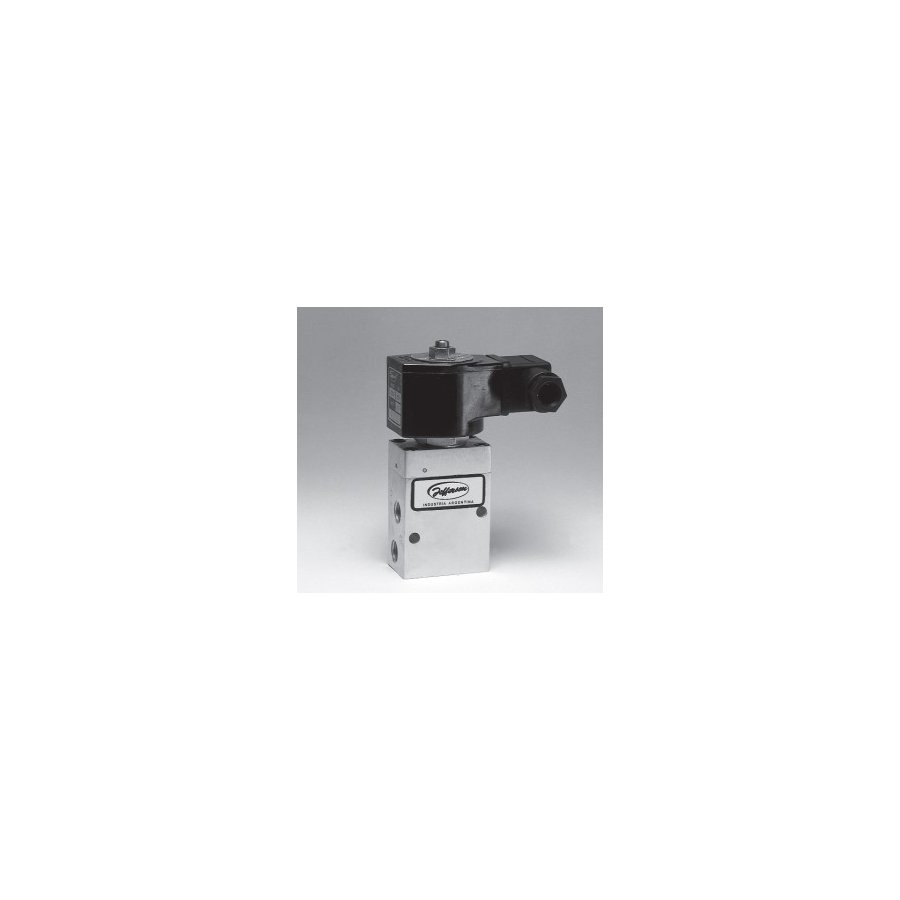

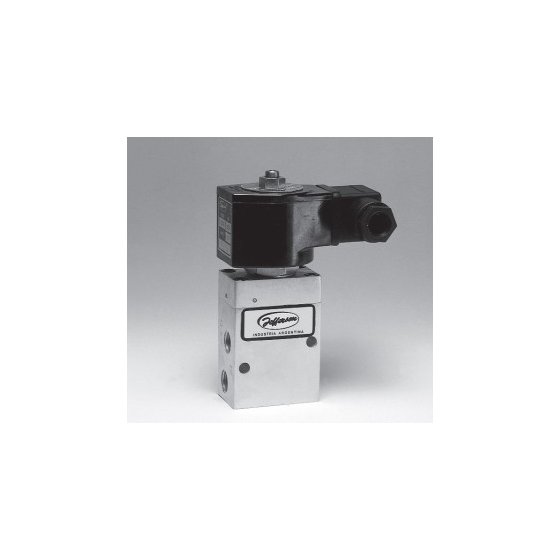

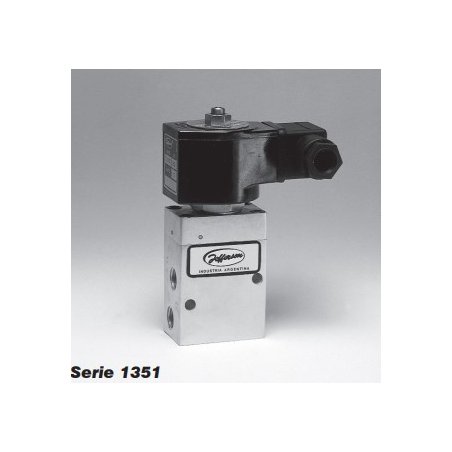

1351LV2T VALVULAS 3 VIAS CONTROL DIRECCIONAL,0.5-10 BAR,internos de Vitón 0-150ªC Conexion 1/4 Orificio 1/4

0 Reseñas(s)
1351LV2T

1351LV2T VALVULAS 3 VIAS CONTROL DIRECCIONAL,0.5-10 BAR,internos de Vitón 0-150ªC Conexion 3/8" Orificio 1/4"CUERPO EN ALUMINIO, DOBLE PILOTO ELECTRONEUMATICO INTERNO O INDEPENDIENTE, BIESTABLE(INDICAR SUFIJO C o I)

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

JEFFERSON
Cotizar

Formas de trabajo





Sufijo

Presión línea principal

Formas de trabajo

Min

Max

bar

psi

bar

psi

Operador eléctrico con piloto interno

A

1

15



10



150

N. C. retorno a resorte

B

0,5

7,5

N. C. retorno neumático

C

0,5

7,5

Biestable

G

1

15

N. A. retorno a resorte

H

0,5

7,5

N. A. retorno neumático

Operador eléctrico con piloto externo

K

0

0

10

150

N. C. retorno a resorte

N

N. A. retorno a resorte

M

Biestable

Operador neumático

D

0

0

10

150

N. C. retorno a resorte

J

N. A. retorno a resorte

F

Biestable

Nota: con piloto independiente u operador neumático la señal del piloto debe ser de 1 bar. y además igual o mayor a la presión de trabajo de la válvula.



ø Conexión

ø

Orificio

Factor

de flujo

Sellos acrilo-nitrilo

Sellos FKM

mm

ins.

Kv

Cv

sin camisa

con camisa

sin camisa

con camisa

Cuerpo de Aluminio



1/4”

7

0,27

0,80

0,94

1351LA1*

1351LTA1*

1351LV1*

1351LVT1*

3/8”

7

0,27

0,96

1,12

1351LA2*

1351LTA2*

1351LV2*

1351LVT2*

1/2”

10

0,39

1,90

2,22

1351LA3*

1351LTA3*

1351LV3*

1351LVT3*

Cuerpo de Latón



1/4”

7

0,27

0,80

0,94

1351BA1*

1351BTA1*

1351BV1*

1351BTV1*

3/8”

7

0,27

0,96

1,12

1351BA2*

1351BTA2*

1351BV2*

1351BTV2*

1/2”

10

0,39

1,90

2,22

1351BA3*

1351BTA3*

1351BV3*

1351BTV3*

Cuerpo de Acero inoxidable AISI 304

1/4”

7

0,27

0,80

0,94



NO

1351SA1*



NO

1351SV1*

3/8”

7

0,27

0,96

1,12

1351SA2*

1351SV2*

1/2”

10

0,39

1,90

2,22

1351SA3*

1351SV3*

(*) Se debe agregar al número de catálogo el sufijo correspondiente a: la tabla de formas de trabajo. ej: 1351LA1A.
