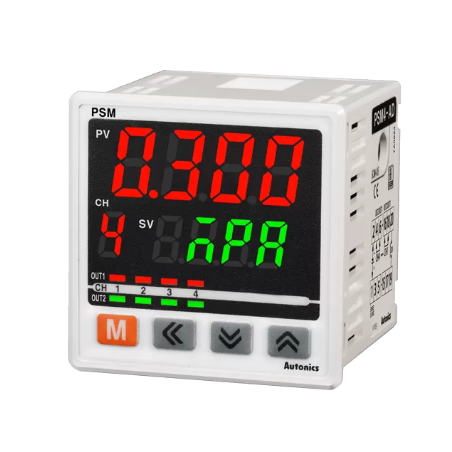

PSM4-AD Indicadores de sensor de presión multicanal

0 Reseñas(s)

Referencia PSM4-AD

Rango de presión del display : Dependiendo del tipo de presión, en la unidad de presión (Vea '▣ Presión nominal y rango máximo de la presión del display')
Fuente de alimentación : 12-24VCC ± 10% (rizado P-P: máximo 10%)
Consumo de alimentación : Máx. 3W
Consumo de corriente : Máx. 100mA (agrega 20mA para comunicación RS485)
Número de canales de entrada : 4
Temperatura del entorno ambiental : De -10 a 50°C, almacenamiento: de -20 a 60°C
Ambiente de la humedad ambiente : 30 a 85%RH, almacenamiento: 30 a 85%RH
Accesorios : Soporte
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Rango de presión del display	Dependiendo del tipo de presión, en la unidad de presión (Vea '▣ Presión nominal y rango máximo de la presión del display')
Fuente de alimentación	12-24VCC ± 10% (rizado P-P: máximo 10%)
Consumo de alimentación	Máx. 3W
Consumo de corriente	Máx. 100mA (agrega 20mA para comunicación RS485)
Número de canales de entrada	4
Método de entrada	DC4-20mA
Potencia para el sensor externo	12-24VCC , 40mA para cada canal (máx. Corriente de 1-4 canales: máx. 100mA, máx. Corriente de 5-8 canales: máx. 100mA)
Salida de control_Histéresis	Min. intervalo de visualización
Salida de control_Error de repetición	±0.1% F.S. ± intervalo del display mín.
Salida de control_Tiempo de respuesta	2.5ms, 100ms, 500ms, 1000ms
Circuitos de protección de la salida de control	Protección contra salida de sobre corriente, circuito de protección contra alimentación de polaridad inversa
Dígito del display	Display PV, display SV: 4-dígitos, display del canal: 1-dígito
Display del método de display	Método LED de 7 segmentos ᆞDisplay PV : rojo o verde ᆞDisplay del canal : verde ᆞDisplay SV: rojo

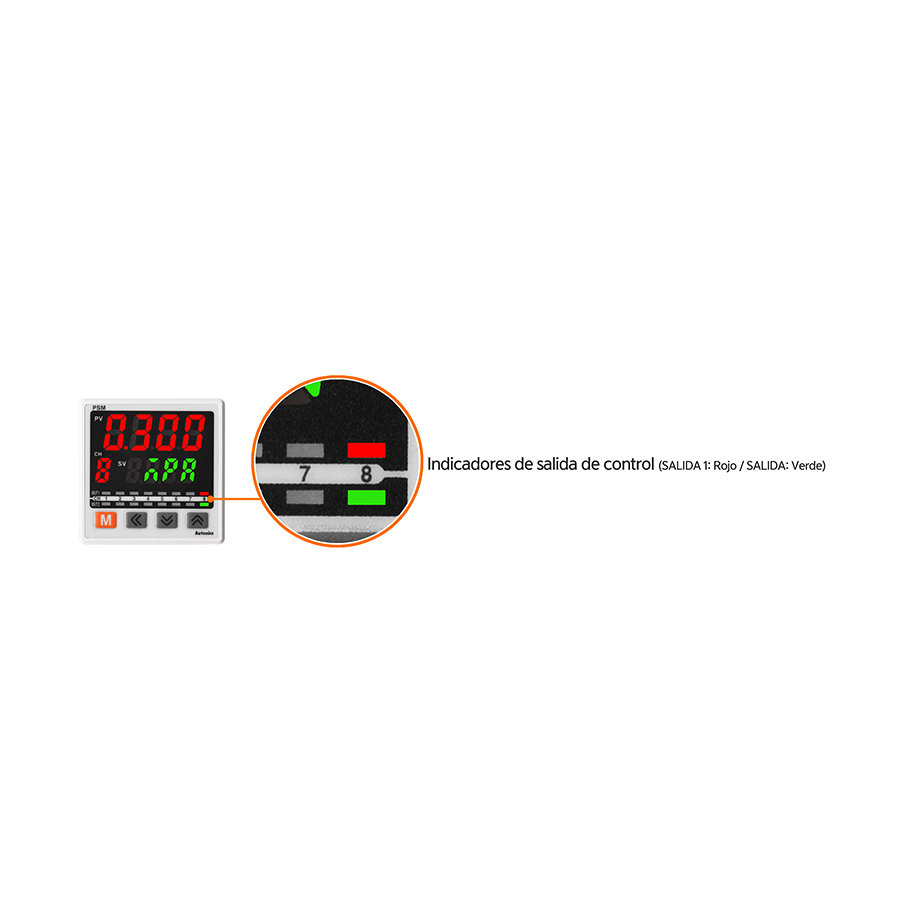

Indicador de salida del método de display	8 (SALIDA 1, SALID2: 4 para cada uno)
Precisión del display	±0.1% ±2-dígitos (a 23 ±5℃)
Salida de control y display de temperatura	0 a 50℃: ±0.2% F.S. ±2-dígitos (basados en 25℃), -10 a 0℃: ±0.3% F.S. ±2-dígitos
Entradas digitales	Entrada digital (1 punto) ᆞEntrada de contacto-[L]: máx. 0.2V ᆞ entrada sin contacto: ON- máx. Voltaje residual de 1.0V, OFF- máx. Corriente de fuga

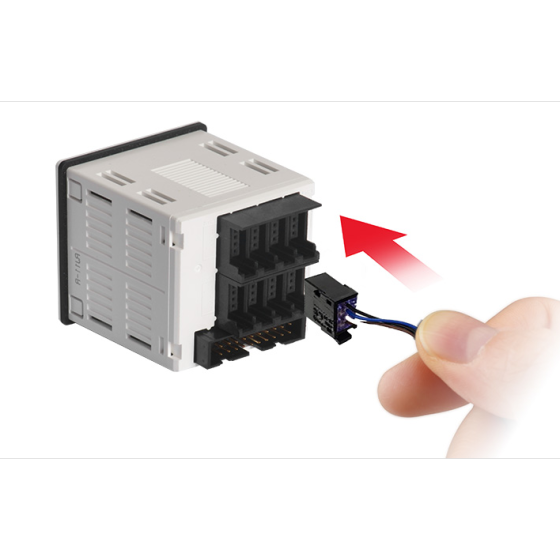

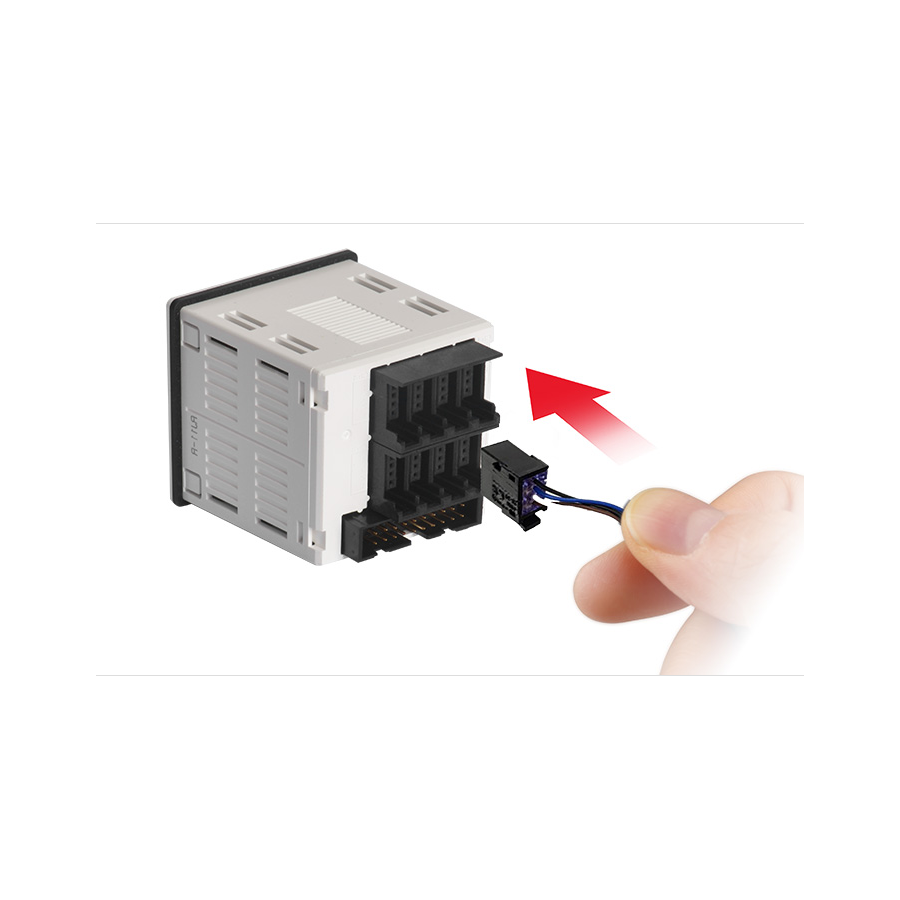

Entrada de conexión	Terminal del conector del sensor (para CNE-P04, se vende por separado)
Salida de conexión	Terminal con conector Hirose de 20-pines (HIF3BA-20D-2.54R, cable plano de 20-hilos, se vende por separado)
Resistencia del aislamiento	100MΩ ó más (500VDC meggers)
Rigidez dieléctrica	1,000VCA 50/60Hz por 1 mín (entre la terminal de alimentación y el cuerpo), 500VCA 50/60Hz for 1 min (entre la terminal de alimentación y la terminal RS485)
Vibración	Amplitud de 1.5mm a frecuencia de 10 a 50Hz por 2 horas, en cada una de las direcciones X, Y, Z
Temperatura del entorno ambiental	De -10 a 50°C, almacenamiento: de -20 a 60°C
Ambiente de la humedad ambiente	30 a 85%RH, almacenamiento: 30 a 85%RH
Accesorios	Soporte
Peso	Aprox.108g(aprox. 65g)

FFTT

Descargar (970.74KB)
