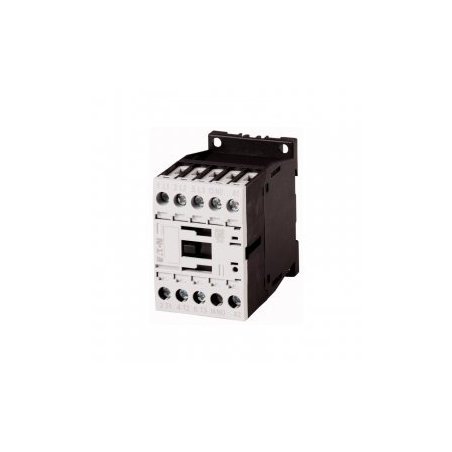

IMAGEN DE REFERENCIA

276827, Contactor, 3p + 1N / O, 5.5kW / 400V / AC3, DILM12-10(110V50HZ 120V60HZ)

0 Reseñas(s)
DILM12-10(110V50HZ 120V60HZ)

DILM12-10(110V50HZ 120V60HZ) Contactor, 3p + 1N / O, 5.5kW / 400V / AC3

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar
Programa de entrega
Gama de productos
     Contactores
Solicitud
     Contactores para motores
Subordenar
     Contactores hasta 170 A, 3 polos
Categoría de utilización
     AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia
NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento
AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching


Notas
     También es adecuado para motores con clase de eficiencia IE3.
Los dispositivos listos para IE3 están identificados por el logotipo en su paquete.
Técnica de conexión
     Terminales de tornillo
Número de polos
     3 polos
Corriente operacional clasificada

AC-3

380 V 400 V
 Yo e UN 12
AC-1

Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz

Abierto

a 40 ° C
 I th = I e UN 22
adjunto
 Yo th UN 18
Corriente térmica convencional de aire libre, 1 polo

abierto
 Yo th UN 50
adjunto
 Yo th UN 45
Max. clasificación para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
 PAG kW 3.5
380 V 400 V
 PAG kW 5.5
660 V 690 V
 PAG kW 6.5
AC-4

220 V 230 V
 PAG kW 2
380 V 400 V
 PAG kW 3
660 V 690 V
 PAG kW 4.4
Contactos

N / O = Normalmente abierto
     1 N / O
Secuencia de contacto

Instrucciones
     Contactos según EN 50 012.
Se puede combinar con un contacto auxiliar
     DILM32-XHI ..
DILA-XHI (V) ..
Voltaje AC / DC
     Operación AC
Conexión a SmartWire-DT
     no
Datos técnicos
General
Estándares
     IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico

AC operado
 Operaciones x 10 6 10
Frecuencia de operación, mecánica

AC operado
 Operaciones / h   9000
Pruebas climáticas
     Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
   DO -25 - +60
Adjunto
   DO - 25 - 40
Almacenamiento
   DO - 40 - 80
Posición de montaje

Resistencia al choque mecánico (IEC / EN 60068-2-27)

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 10
Contactos auxiliares

Sin contacto
   gramo 7
Contacto N / C
   gramo 5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 5.7
Contactos auxiliares

Sin contacto
   gramo 3.4
Contacto N / C
   gramo 3.4
Grado de protección
     IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
     Prueba de dedos y dorso de la mano
Peso

AC operado
   kg 0.24
Terminales del conector de tornillo

Cable principal de capacidad de terminal

Sólido
   mm 2 1 x (0.75 - 4)
2 x (0.75 - 2.5)
Flexible con férula
   mm 2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Sólido o trenzado
   AWG solo 18 - 10, doble 18 - 14
Longitud de pelado
   mm 10
Tornillo de terminal
