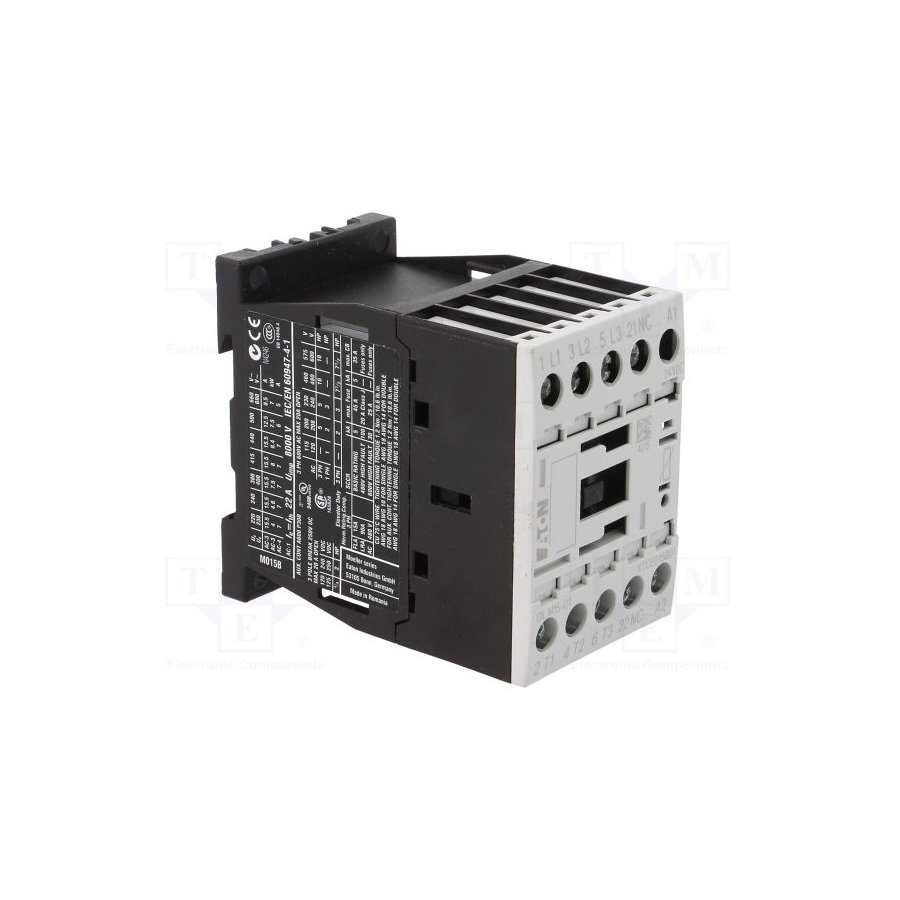

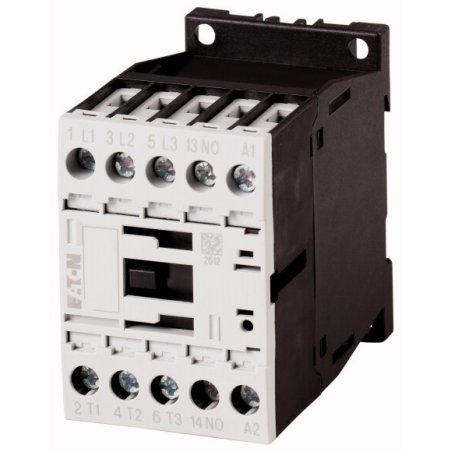

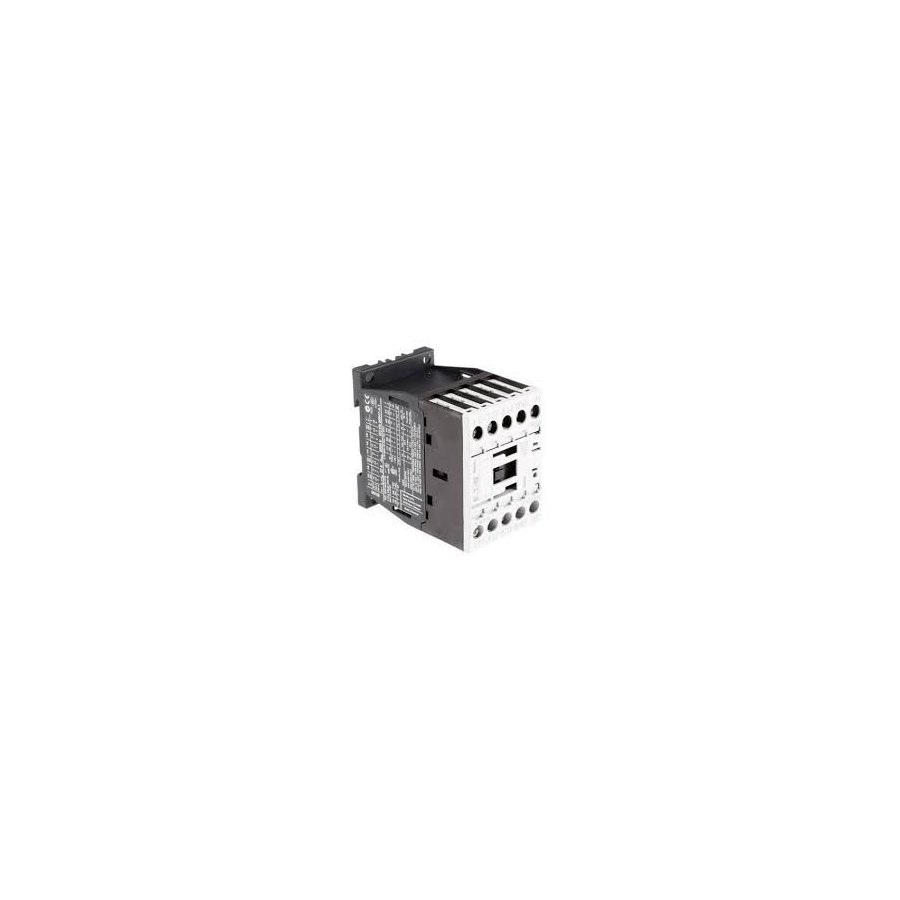

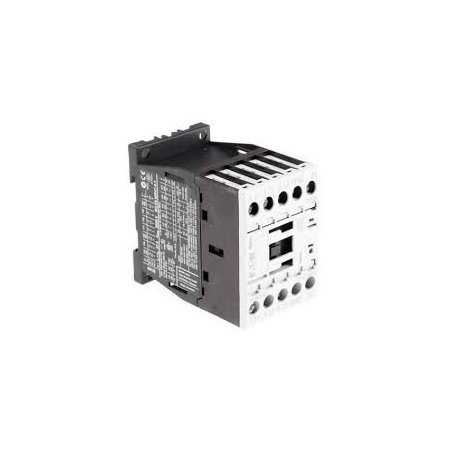

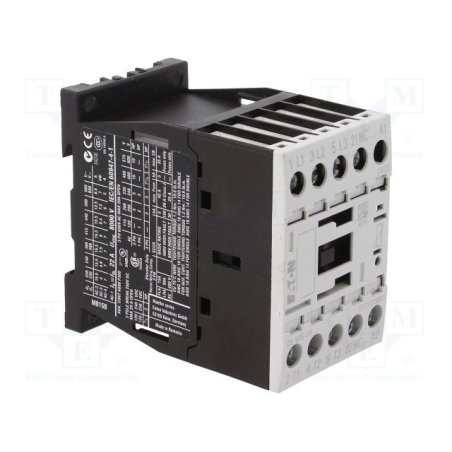

290073 Contactor, 3p + 1N / O, 7.5kW / 400V / AC3 DILM15-10(24VDC)

0 Reseñas(s)
DILM15-10(24VDC)

Contactor, 3p + 1N / O, 7.5kW / 400V / AC3 de 15A BOBINA DE 24VDC

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

290073

EATON MOELLER
Cotizar
Programa dePrograma de entrega
Gama de productos
     Contactores
Solicitud
     Contactores para motores
Subordenar
     Contactores hasta 170 A, 3 polos
Categoría de utilización
     AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia
NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento
AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching
Notas
     No apto para motores con clase de eficiencia IE3.
Técnica de conexión
     Terminales de tornillo
Número de polos
     3 polos
Corriente operacional clasificada

AC-3

380 V 400 V
 Yo e A 15.5
AC-1

Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz

Abierto

a 40 ° C
 I th = I e A 22
adjunto
 Yo th A 18
Corriente térmica convencional de aire libre, 1 polo

abierto
 Yo th A 50
adjunto
 Yo th A 45
Max. clasificación para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
 PAG kW 4
380 V 400 V
 PAG kW 7.5
660 V 690 V
 PAG kW 7
AC-4

220 V 230 V
 PAG kW 2
380 V 400 V
 PAG kW 3
660 V 690 V
 PAG kW 4.4
Contactos

N / O = Normalmente abierto
     1 N / O
Secuencia de contacto

Instrucciones
     Contactos según EN 50 012.
Circuito supresor de varistores integrado.
Se puede combinar con un contacto auxiliar
     DILM32-XHI ..
DILA-XHI (V) ..
Voltaje AC / DC
     Operación DC
Conexión a SmartWire-DT
     sí,
junto con el módulo de contactor DIL-SWD SmartWire DT
Datos técnicos
General
Estándares
     IEC/EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico

DC operado
 Operaciones x 106 10
Frecuencia de operación, mecánica

DC operado
 Operaciones / h   5000
Pruebas climáticas
     Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
   °C -25 - +60
Adjunto
   °C - 25 - 40
Almacenamiento
   °C - 40 - 80
Posición de montaje

Resistencia al choque mecánico (IEC / EN 60068-2-27)

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 10
Contactos auxiliares

Sin contacto
   gramo 7
Contacto N / C
   gramo 5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
   gramo 5.7
Contactos auxiliares

Sin contacto
   gramo 3.4
Contacto N / C
   gramo 3.4
Grado de protección
     IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
     Prueba de dedos y dorso de la mano
Peso

DC operado
   kg 0.296
Terminales del conector de tornillo

Cable principal de capacidad de terminal

Sólido
   mm 2 1 x (0.75 - 4)
2 x (0.75 - 2.5)
Flexible con férula
   mm 2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Sólido o trenzado
   AWG solo 18 - 10, doble 18 - 14
Longitud de pelado
   mm 10
Tornillo de terminal
     M3.5
Par de apriete
   Nuevo Méjico 1.2
Herramienta

Destornillador Pozidriv
   tamaño 2
Destornillador estándar
   mm 0.8 x 5.5
1 x 6
