IMAGEN DE REFERENCIA

1350LV1T VALVULAS 5 VIAS CONTROL DIREC.0.5-10 BAR Internos Buna N 0 - 80ªC Conexion 1/4 Orificio ¼

0 Reseñas(s)
1350LV1T

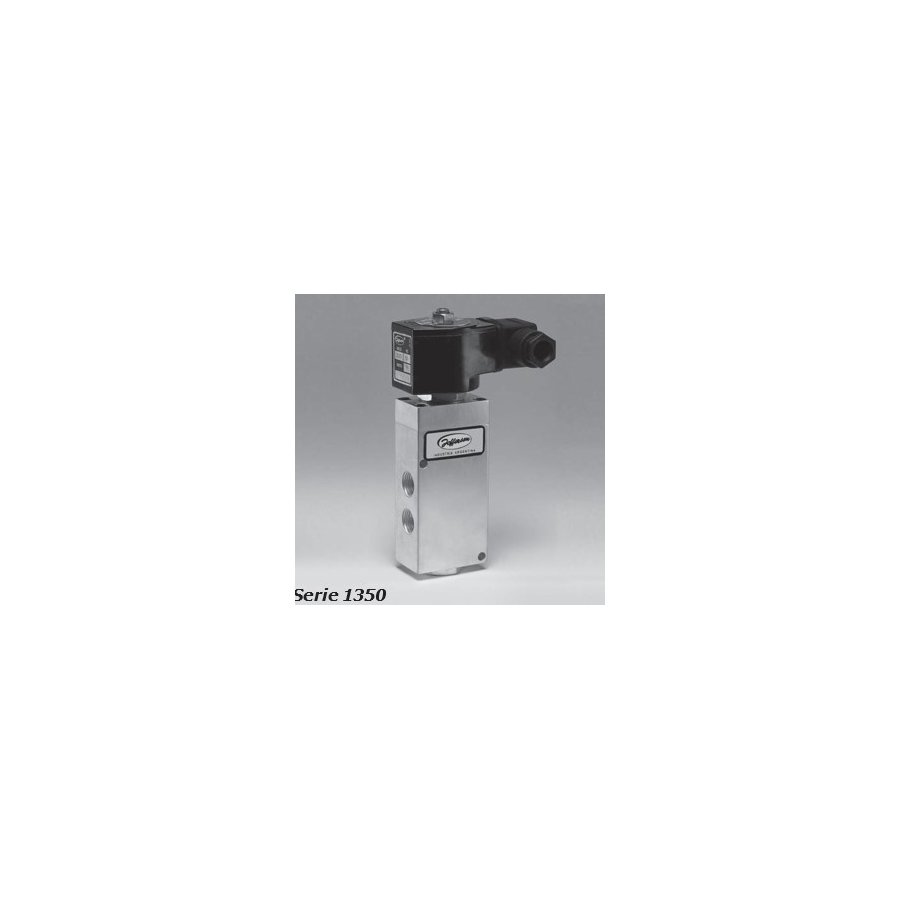

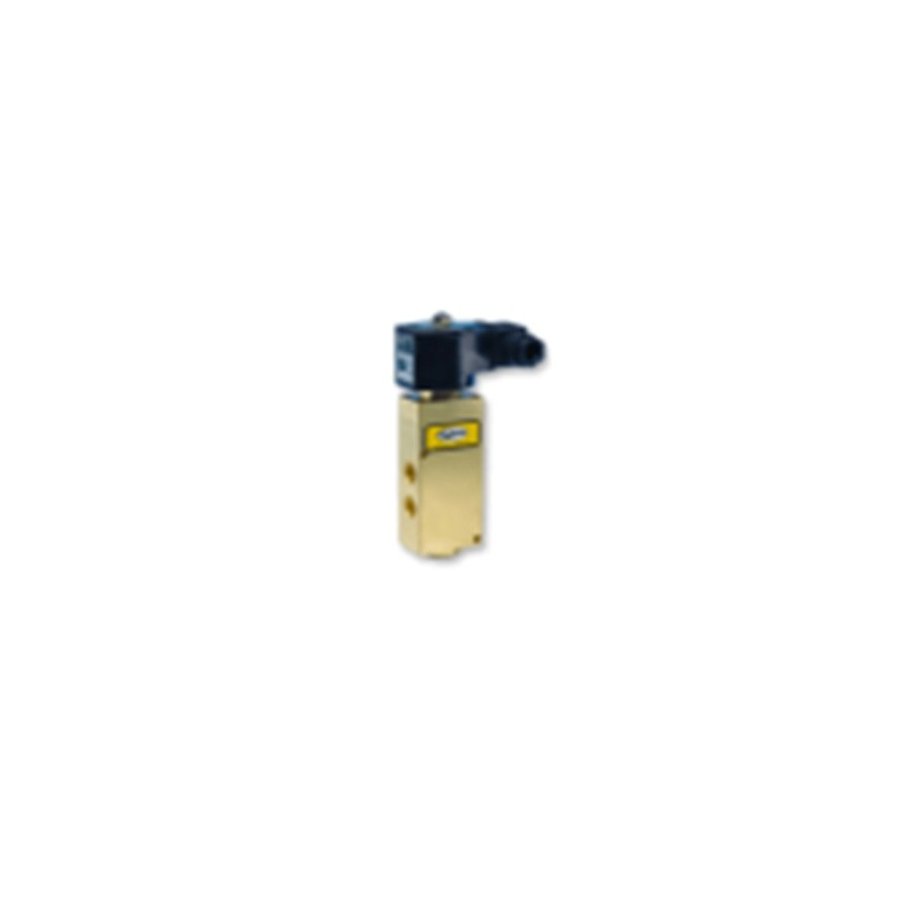

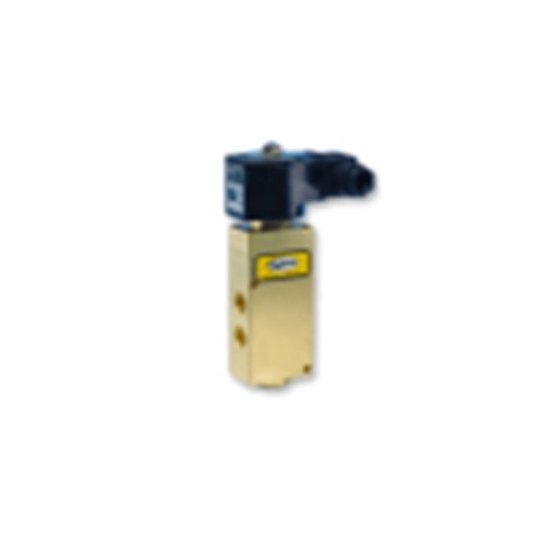

1350LV1T VALVULAS 5 VIAS CONTROL DIRECCIONAL,0.5-10 BAR,internos de Vitón 0-150ªC Conexion 1/4 Orificio 1/4 CUERPO EN ALUMINIO, DOBLE PILOTO ELECTRONEUMATICO INTERNO O INDEPENDIENTE, BIESTABLE (INDICAR SUFIJO C o I).

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

JEFFERSON
Cotizar

Opcionales:

•Indicador luminoso de bobina energizada.

•Bobinas y carcasas a prueba de explosión y/o intemperie.



Sufijo

Presión línea principal

Formas de trabajo

Min

Max

bar

psi

bar

psi

Operador eléctrico con piloto interno

A

1

15

10

150

Retorno a resorte

B

0,5

7,5

Retorno neumático

C

0,5

7,5

Biestable

Operador eléctrico con piloto externo

G

0

0

10

150

Retorno a resorte

I

Biestable

Operador neumático

D

0

0

10

150

Retorno a resorte

F

Biestable

Nota: con piloto independiente u operador neumático la señal del piloto debe ser de 1 bar. y además igual o mayor a la presión de trabajo de la válvula.





ø Conex.

ø Orificio

Factor de

flujo

Sellos de Buna “N”

Sellos de FKM

mm

ins.

Kv

Cv

Sin camisa

Con camisa

Sin camisa

Con camisa

Cuerpo de Aluminio



1/4”

7

0,27

0,80

0,94

1350LA1*

1350LTA1*

1350LV1*

1350LTV1*

3/8”

7

0,27

0,96

1,12

1350LA2*

1350LTA2*

1350LV2*

1350LTV2*

1/2”

10

0,39

1,90

2,22

1350LA3*

1350LTA3*

1350LV3*

1350LTV3*

Cuerpo de Latón



1/4”

7

0,27

0,80

0,94

1350BA1*

1350BTA1*

1350BV1*

1350BTV1*

3/8”

7

0,27

0,96

1,12

1350BA2*

1350BTA2*

1350BV2*

1350BTV2*

1/2”

10

0,39

1,90

2,22

1350BA3*

1350BTA3*

1350BV3*

1350BTV3*

Cuerpo de Acero inoxidable AISI 304

1/4”

7

0,27

0,80

0,94



NO

1350SA1*



NO

1350SV1*

3/8”

7

0,27

0,96

1,12

1350SA2*

1350SV2*

1/2”

10

0,39

1,90

2,22

1350SA3*

1350SV3*

(*) Se debe agregar al número de catálogo el sufijo correspondiente a la: tabla de formas de trabajo. ej:1350LA1A
