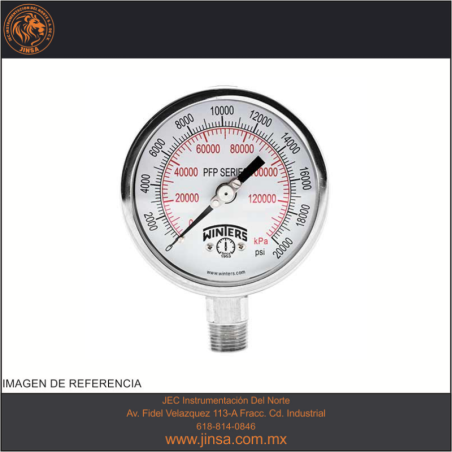

IMAGEN DE REFERENCIA

PFP821 MANOMETRO INOXIDABLE DE PRECION CARATULA DE 2.5" MONTADO CONECCION INFERIOR 1/4" NPT

0 Reseñas(s)
PFP821

MANOMETRO INOXIDABLE DE PRECION CARATULA DE 2.5" MONTADO CONECCION INFERIOR 1/4" NPT CON RANGO DE 0-1 KG/CM2

APLICACIONES:

  • condiciones ambientales y de proceso al aire libre y graves
  • Utilice donde la vibración y pulsación perjudiciales están presentes
  • Equipo hidráulico, lavadoras a presión, equipos de campo de petróleo, bombas, compresores y sistemas de procesos

DESCRIPCIÓN Y CARACTERÍSTICAS:

  • Liquid caja de acero inoxidable lleno protege contra la vibración y pulsación
  • anillo de bayoneta
  • Volver, inferior, o en el panel montado
  • Bajo y topes de sobrecarga
  • enchufe evitable en 2,5” a 4,5” de acero inoxidable y 4,5 "de montaje inferior latón y 4" de acero inoxidable para montaje en medidore
  • ASME B40.100 compatible (EN837-1 disponible)

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WINTERS
Cotizar
nternas de acero inoxidable Internos de latón
Marcar 2,5” (63 mm), 4” (100 mm), 4,5 "(115 mm), 6” (150 mm) de aluminio blanco con marcas de color negro y rojo 4” (100 mm), 4,5 "(115 mm) de aluminio blanco con marcas de color negro y rojo
Caso AISI 304 SS AISI 304 SS
Lente

policarbonato,

Alta BSP de presión (G) y HP: vidrio de seguridad templado

 policarbonato
Anillo AISI 304 SS AISI 304 SS
Enchufe

316L SS

2,5 "(63 mm), 4" (100 mm), 4,5 "(115 mm): soldada socket de una sola pieza

 OT 58 de bronce
Conexión

1/4” NPT o 1/2” estándar NPT

2,5” (63 mm): 1/4” estándar NPT solamente,

Alta presión: 1/2 "BSP (G) o 9/16" (autoclave HP o HP w / glándula)

 1/4” NPT o 1/2” estándar NPT
tubo Bourdon 316L SS, inconsútil drenado Bronce fosforado
Movimiento 304 SS (bajo y de sobrecarga detiene 4 "a 6") OT 59 latón (bajo y de sobrecarga detiene 4 ")
Puntero

2,5” (63 mm): Aluminio, anodizado negro,

4” (100 mm), 4,5 "(115 mm), 6” (150 mm): Aluminio, anodizado negro, micrómetro ajustable

 4” (100 mm), 4,5 "(115 mm): Aluminio, anodizado negro, micrómetro ajustable
Soldadura Laser soldada de tubo para caso Aleación de plata
llenar líquido Glicerina Glicerina
El exceso de presión límite

25% para presiones de hasta 1450 psi (9998 kPa),

15% para presiones de más de 1450 psi (9998 kPa)

25% para presiones de hasta 1450 psi (9998 kPa),

15% para presiones de más de 1450 psi (9998 kPa)
Toma de la junta

2,5” (63 mm), 4 "(100 mm), 4,5" (115 mm): soldada (no junta)

6” (150 mm): Buna N para una sola pieza sello zócalo externo (opción de caucho de silicona)

 4 "(100 mm), 4,5" (115 mm): Buna N para dos piezas de sello socket interno
Tapón de llenado    Buna N (opción de caucho de silicona) Buna N (opción de caucho de silicona)
Lente Anillo junta  Buna N (opción de caucho de silicona)  Buna N (opción de caucho de silicona)
Presión laboral Máximo 75% del valor máximo de la escala Máximo 75% del valor máximo de la escala
Temperatura ambiente

Seco: -40 ° F a 250 ° F (-40 ° C a 120 ° C)

Glicerina llena: -4 ° F a 150 ° F (-20 ° C a 65 ° C)

Seco: -40 ° F a 200 ° F (-40 ° C a 93 ° C)

Glicerina llena: -4 ° F a 150 ° F (-20 ° C a 65 ° C)
Temperatura del proceso -40 ° F a 250 ° F (-40 ° C a 120 ° C) -40 ° F a 200 ° F (-40 ° C a 93 ° C)
Exactitud

2,5” (63 mm): ± 1,5% de la escala completa

4” (100 mm), 4,5 "(115 mm), 6” (150 mm): ± 1% ANSI / ASME grado 1A

 ± 1% ANSI / ASME grado 1A
Grado de protección NEMA 4X / IP66, EN60529-1 (IEC529-1) NEMA 4X / IP66, EN60529-1 (IEC529-1)
