IMAGEN DE REFERENCIA

  • Sobre pedido

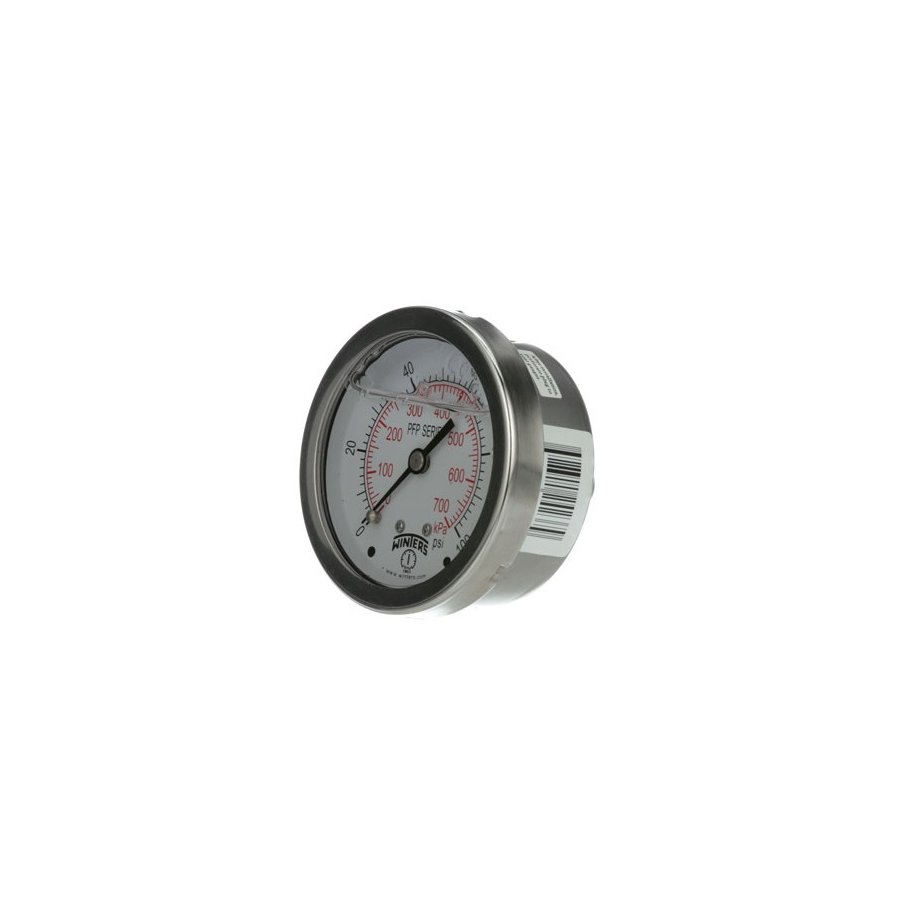

PFP714R1R3-SG Manómetro rango de 0-21 Kg/Cm2

0 Reseñas(s)
PFP714R1R3-SG
  • La caja de acero inoxidable llena de líquido protege contra vibraciones y pulsaciones.
  • anillo de bayoneta
  • Alta precisión
  • Montado en la parte trasera, inferior o en panel
  • Paradas por debajo y por sobrecarga
  • Tapón ventable en medidores de montaje inferior de acero inoxidable de 2,5” a 4,5” y de latón de 4,5” y de montaje posterior de acero inoxidable de 4”
  • Piezas húmedas de acero inoxidable o latón.
  • Tornillo restrictor estándar en escala doble (opcional en escala única)
  • Estuche seco disponible
  • Cumple con ASME B40.100 (EN837-1 disponible)
  • Cumple con RoHS (solo partes internas SS)
  • CRN registrado
  • 5 años de garantía

FICHA TÉCNICA

DIBUJO

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WINTERS
Cotizar

 Partes internas de acero inoxidable                  Partes internas de latón
Marcar Aluminio blanco de 2,5” (63 mm), 4” (100 mm), 4,5” (115 mm), 6” (150 mm) con marcas negras y rojas Aluminio blanco de 4” (100 mm), 4,5” (115 mm) con marcas negras y rojas
Caso Acero inoxidable AISI 304 Acero inoxidable AISI 304
Lente

policarbonato,

Alta presión BSP(G) y HP: Vidrio templado de seguridad

 policarbonato
Anillo Acero inoxidable AISI 304 Acero inoxidable AISI 304
Enchufe

Acero inoxidable 316L, casquillo soldado de una pieza

 OT 58 latón
Conexión

Estándar de 1/4” NPT o 1/2” NPT

2,5” (63 mm): 1/4” NPT estándar únicamente,

Alta presión: 1/2" BSP(G) o 9/16" (autoclave HP o HP con casquillo)

 Estándar de 1/4” NPT o 1/2” NPT
Tubo Bourdon 316L SS, dibujado sin costuras. Bronce fosforado
Movimiento 304 SS (paradas por debajo y por sobrecarga de 4" a 6") OT 59 latón (tope bajo y sobrecarga 4")
Puntero

2,5” (63 mm): Aluminio, negro anodizado,

4” (100 mm), 4,5” (115 mm), 6” (150 mm): Aluminio, anodizado negro, micrómetro ajustable

 4” (100 mm), 4,5” (115 mm): Aluminio, anodizado negro, micrómetro ajustable
Soldadura Casquillo soldado con láser a la carcasa. Aleación de plata
Llenar líquido Glicerina Glicerina
Límite de sobrepresión

25 % para presiones de hasta 1450 psi (9998 kPa),

15 % para presiones superiores a 1450 psi (9998 kPa)

25 % para presiones de hasta 1450 psi (9998 kPa),

15 % para presiones superiores a 1450 psi (9998 kPa)
Junta de enchufe

N / A

 4" (100 mm), 4,5" (115 mm): Buna N para sello de casquillo interno de dos piezas
Tapón de llenado    Buna N (opción de caucho de silicona) Buna N (opción de caucho de silicona)
Junta del anillo de la lente  Buna N (opción de caucho de silicona)  Buna N (opción de caucho de silicona)
Presión laboral Máximo 75% del valor de escala completa Máximo 75% del valor de escala completa
Temperatura ambiente

Seco: -40°F a 250°F (-40°C a 120°C)

Relleno de glicerina: -4°F a 150°F (-20°C a 65°C)

Seco: -40°F a 200°F (-40°C a 93°C)

Relleno de glicerina: -4°F a 150°F (-20°C a 65°C)
Temperatura del proceso -40°F a 250°F (-40°C a 120°C) -40°F a 200°F (-40°C a 93°C)
Exactitud

2,5” (63 mm): ±1,5 % de la escala completa

4” (100 mm), 4,5” (115 mm), 6” (150 mm): ±1% ANSI/ASME Grado 1A

 ±1% ANSI/ASME Grado 1A
Grado de protección NEMA 4X/IP66, EN60529-1 (IEC529-1) NEMA 4X/IP66, EN60529-1 (IEC529-1)
