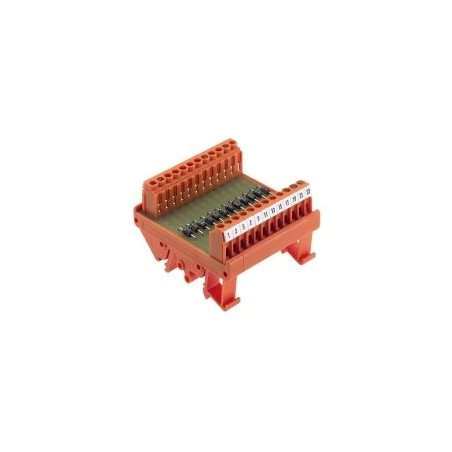

IMAGEN DE REFERENCIA

RSD 12D 1N4007 0181461001 MODULO DE CONEXIÓN DE DIODOS

0 Reseñas(s)
RSD 12D 1N4007 0181461001
Contenido: 1 pzas

INTERFAZ, RSD, DIODO PASANTE, CONEXIÓN BRIDA-TORNILLO, CON UNA LONGITUD DE 65MM Y UNA TENSIÓN NOMINAL DE 230 V.

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo RSD 12 LP/LP
Código 0181461001
Versión Interfaz, RSD, Diodo pasante, Conexión brida-tornillo
GTIN (EAN) 4032248047406
U.E. 1 Pieza

Dimensiones y pesos

Longitud 65 mm
Longitud (pulgadas) 2,559 inch
Anchura 70 mm
Anchura (pulgadas) 2,756 inch
Altura 42 mm
Altura (pulgadas) 1,654 inch
Peso neto 71,48 g

Temperaturas

Temperatura de servicio 0...55 °C
Temperatura de almacenamiento -40...60 °C

Datos de conexión

Tipo de componentes Diodo 1N4007
Configuración Diodo pasante

Especificaciones

Tensión nominal 230 V
Intensidad nominal por conexión 1 A
Componentes Diodo
Valor 1N4007
Pico de tensión máx. recurrente 1.000 V

Aislamiento aplicado (EN50178)

Conformidad DIN EN 50178
Tensión de aislamiento nominal 230 V
Categoría de sobretensión II
Grado de polución 2
Tensión de impulso(1,2/50µs) 2 kV
Prueba de rigidez dieléctrica 0,35 kVAC

Conexión de campo

Tipo de conexión Conexión brida-tornillo
Sección de embornado, mín. 0,13 mm²
Sección de embornado, máx. 6 mm²
Rígido, mín. H05(07) V-U 0,5 mm²
Rígido, máx. H05(07) V-U 6 mm²
Flexible, mín. H05(07) V-K 0,5 mm²
Flexible, máx. H05(07) V-K 4 mm²
Sección para puntera, max. 2,5 mm²
Sección para puntera con collar de plástico, min. 0,5 mm²
Terminales con aislamiento de plástico, máx. 2,5 mm²
Sección de conductor mín., AWG AWG 26
Sección de conductor máx., AWG AWG 12
Par de apriete, mín. 0,5 Nm
Par de apriete, máx. 0,6 Nm
Longitud de desaislado 6 mm
