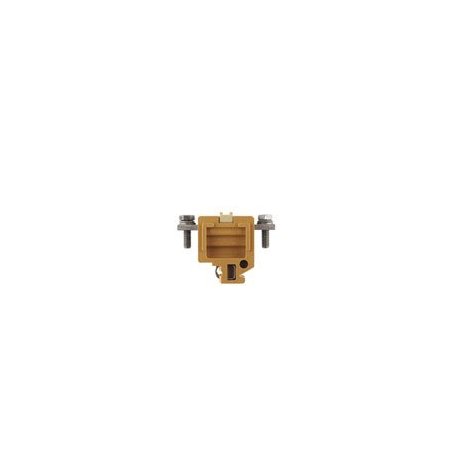

IMAGEN DE REFERENCIA

SAKG 28 II/GW 0185020000 CLEMA OJAL DE POTENCIA

0 Reseñas(s)
SAKG 28 II/GW 0185020000
Contenido: 10 pzas

CLEMA O BORNE DE PASO, CON UNA  SECCIÓN NOMINAL DE 35 MM, CONEXIÓN BRIDA-TORNILLO UNA CONEXIÓN LATERAL . ANCHURA DE 28 MM. PARA UNA TEMPERATURA MÍNIMA DE -60°C Y UNA MÁXIMA DE 130°C. COLOR OCRE. BORNE DE ESPARRAGO ABIERTO POR UN EXTREMO.

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo SAKG 28 II/GW
Código 0185020000
Versión Serie SAK, Borne de paso, Sección nominal: 35 mm², Conexión brida-tornillo
GTIN (EAN) 4008190022822
U.E. 10 Pieza

Dimensiones y pesos

Anchura 28 mm
Anchura (pulgadas) 1,102 inch
Altura 70 mm
Altura (pulgadas) 2,756 inch
Profundidad 51,4 mm
Profundidad (pulgadas) 2,024 inch
Peso neto 92,1 g

Temperaturas

Temperatura permanete de trabajo, min. -60 °C
Temperatura permanete de trabajo, max. 130 °C

Conductor embornable (conexión nominal)

Dirección de conexión lateral
Número de conexiones 1
Par de apriete, max. 6 Nm
Par de apriete, min. 3 Nm
Sección de conexión del conductor AWG, min. AWG 6
Sección de conexión del conductor AWG, máx. AWG 1
Sección de embornado, conexión nominal, max. 50 mm²
Sección de embornado, conexión nominal, min. 6 mm²
Tipo de conexión Conexión brida-tornillo
Tornillo de apriete M 6

Datos del material

Material KrG
Color Ocre
Grado inflamabilidad según UL 94 V-0, 5VA

Datos nominales

Sección nominal 35 mm²
Tensión nominal 1.000 V
Intensidad nominal 125 A
Corriente en conductor máximo 150 A
Normas IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x 0,26 mΩ
Sobretensión de choque nominal 8 kV

Datos nominales según CSA

Corriente Gr C (CSA) 110 A
Núm. de certificación (CSA) 12400-199
Sección máx. del conductor (CSA) 1 AWG
Sección mín. del conductor (CSA) 6 AWG
Tensión Gr C (CSA) 600 V

Otros datos técnicos

Lados abiertos abierto
Número de bornes iguales 1
Tipo de montaje enclavado
Versión a prueba de explosivos No

Valores característicos del sistema

Versión Borne de espárrago
Tapa final obligatoria Sí
Número de potenciales 1
Número de pisos 1
Número de puntos de embornado por piso 2
Número de potenciales por piso 1
Pisos internos puenteados No
Conexión PE No
Carril TS 32
Función N No
Función PE No
Función PEN No

Información de producto

Texto indicativo de datos técnicos Conexión de conductor con terminales según DIN 46234 y DIN 46235 de 6 - 50 mm²
