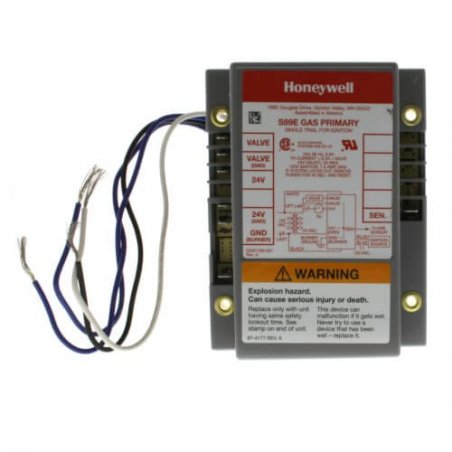

Caracteristicas

• Controla la secuencia de encendido y la operación de control de gas en sistemas de encendido por chispa directa.
• Controlar por separado el generador de chispa de 120 Vca que proporciona un potencial de alto voltaje para la ignición del quemador principal.
• Bloqueo después de una prueba de encendido si el quemador principal no se enciende.
• Reinicio del termostato después del bloqueo. Use electrodos separados para el encendido por chispa y la detección de llama.
• Use cualquier control de gas de combinación de 24 Vca diseñado para aplicaciones de chispa directa y clasificado a 2.0 A o menos.

Presupuesto

• Descripción: Proporcionar control electrónico de los sistemas de encendido por chispa directa utilizados en hornos de gas, calderas y otros aparatos de calefacción.
• Tipo de sistema de encendido: encendido por chispa directa
• Secuencia de encendido: prueba única para el encendido del quemador principal (luego se apaga y se bloquea)
• Control de gas típico: VR8205, VR8305
• Tipo de Gas: Natural o LP
• Fuente de encendido: Generador de chispas de alto voltaje externo (alimentado a 120 VCA)
• Pruebas de encendido para bloqueo: 1
• Dimensiones: 5 1/4 pulg. De alto x 4 1/16 pulg. De ancho x 1 15/16 pulg. De largo
• Calificaciones eléctricas: 24 Vca
• Frecuencia: 60 Hz
• Temperatura ambiente máxima: -40 F a +175 F
• Fallo de llama Tiempo de reencendido: 0,8 seg.
• Carga máxima de la válvula a 24 Vca (amperios): 2A
