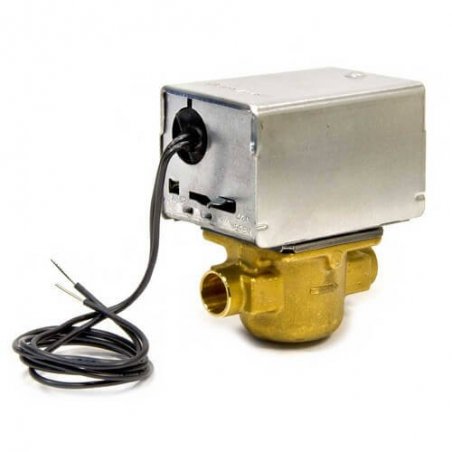

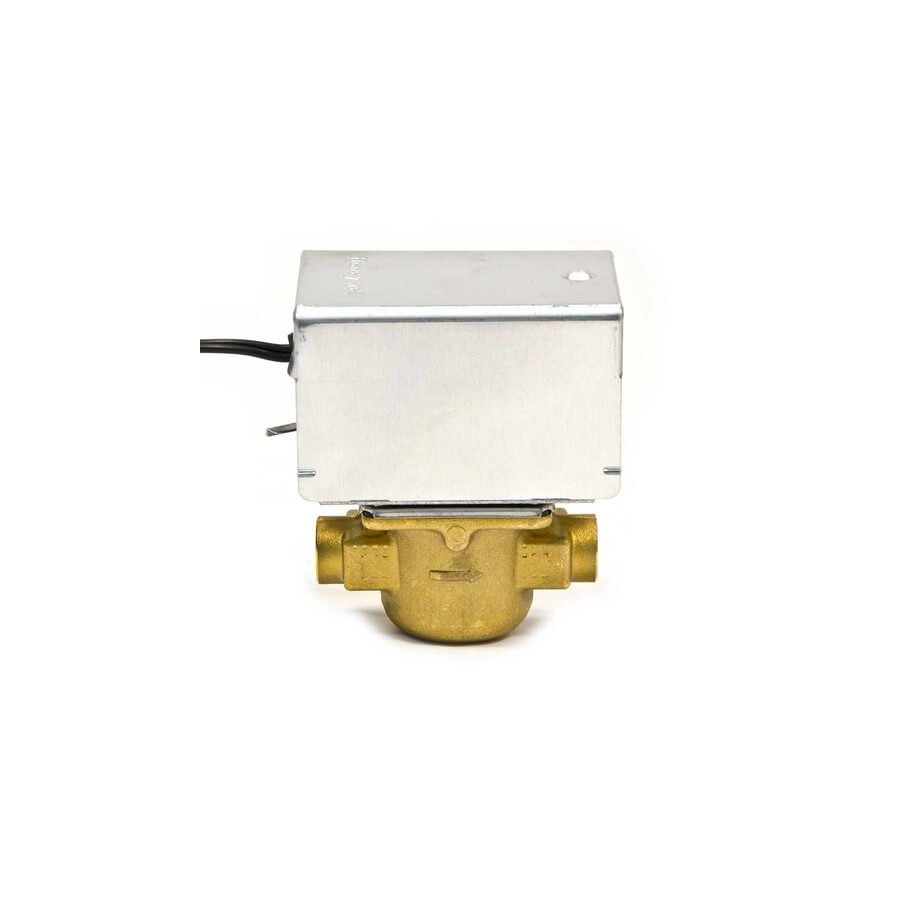

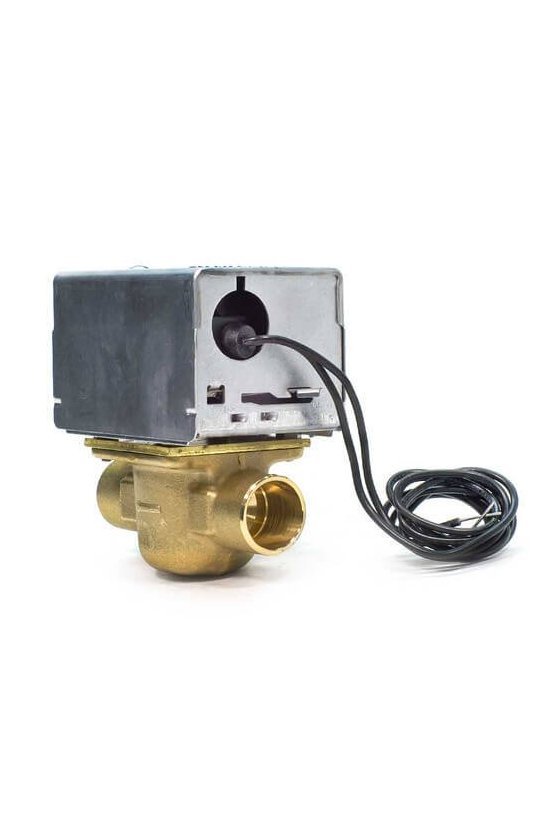

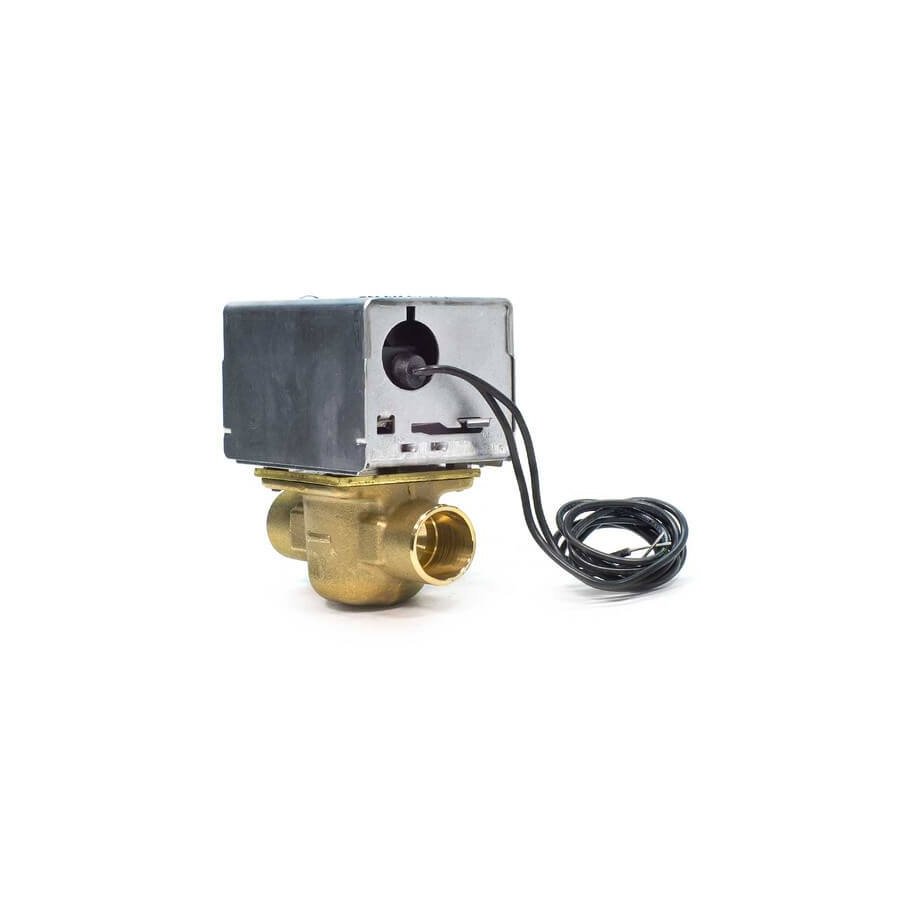

V4043E1003 Válvula motorizada 1/2 IN para vapor

0 Reseñas(s)

Referencia V4043E1003

Las válvulas de voltaje de línea de encendido y apagado consisten en un motor de actuador y un conjunto de válvula para controlar el flujo de vapor de baja presión.

MANUAL DE INSTALACIÓN

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Visión general

Las válvulas de voltaje de línea de encendido y apagado consisten en un motor de actuador y un conjunto de válvula para controlar el flujo de vapor de baja presión.

Caracteristicas

Apertura manual (en todos los modelos, excepto las válvulas de apertura directa, normalmente abiertas) para el funcionamiento de la válvula en caso de fallo de alimentación; La válvula vuelve a la posición automática cuando se restaura la energía.
Todos los modelos pueden instalarse sin desmontar la válvula.
Construcción compacta para una fácil instalación.
El cabezal de potencia completo se puede quitar o reemplazar sin romper las conexiones de la línea de plomería o drenar el sistema.
El motor se puede reemplazar sin quitar el cuerpo de la válvula o drenar el sistema.
Adecuado para aplicaciones de calefacción.

Especificaciones del producto

Solicitud: Control de vapor (baja presión)
Dimensiones (en.): 4 pulg. De alto x 3 1/2 pulg. De ancho x 2 3/8 pulg. De profundidad
Dimensiones (mm): 102 mm de alto x 89 mm de ancho x 60 mm de profundidad
Comentarios: Para aplicaciones de vapor a baja presión (15 psi).
Frecuencia: 60 Hz
Aprobaciones, Underwriters Laboratories Inc.: Listado por UL: Archivo MH11826
Rango de humedad de operación (% RH): 5 a 95% de humedad relativa, sin condensación.
voltaje: 120 Vac; Consumo de energía - 9.6 VA
Sincronización: Abierto nominal - 15 seg.
Rango de temperatura ambiente (F): 125 F maximo
Rango de temperatura ambiente (C): 52 c maximo
Rango de presión (psi): Vapor - 15 psi
Rango de presión (kPa): Vapor - 103 kPa
Tipo de conección: Sudor
Patrón de cuerpo: De dos vías, recta
Tamaño de la tubería (pulgadas): 1/2 pulg.
Tamaño de la tubería (DN): DN15
Consumo de corriente: 0.08A
Temperatura del fluido (C): 5 C a 116 C
Temperatura del fluido (F): 40 F a 240 F
Clasificaciones de presión diferencial máxima (cierre) (psi): 20 psi
Clasificaciones de presión diferencial máxima (cierre) (kPa): 138 kPa
Conexiones eléctricas (in.): 18 in. Lleva
Conexiones eléctricas (mm): Cables de 457 mm
Capacidad (Cv): 3.5 cv
Capacidad (Kv): 3 Kv
Acción de la válvula: Primavera vuelve a cerrar
Tipo de valvula: Válvula de zona
Materiales (Cuerpo): Latón
Materiales (Asiento): Latón
Materiales (Tallo): Acero inoxidable
Actuacion: Dos posiciones
Posición desenergizada: Normalmente cerrado
Clasificación de presión estática (psi): 125 psi
Clasificación de presión estática (kPa): 862 kPa
Materiales (Enchufe / Bola / Disco): Pelota de goma de EPDM
Materiales (Embalaje): Caucho de EPDM
Abridor manual: Sí
