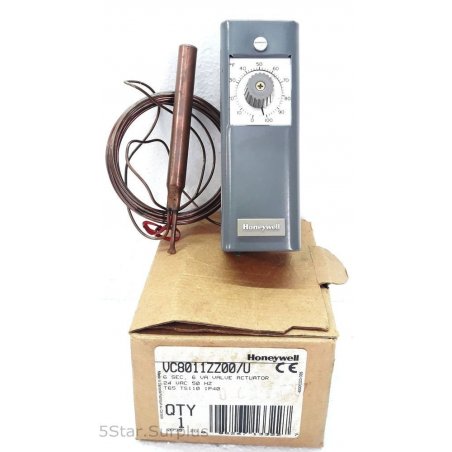

IMAGEN DE REFERENCIA

VC8011ZZ00 actuador de bajo voltaje de dos posiciones para válvulas de la serie vc

VC8011ZZ00

Actuador de bajo voltaje de dos posiciones para válvulas de la serie VC

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Control de calefacción y refrigeración central, sistemas de fan coil, radiadores y convectores. Dependiendo del modelo, puede controlarse mediante un interruptor SPST o SPDT de bajo voltaje, una señal de 24 Vac modulada por ancho de pulso o un controlador de modulación de entrada flotante.

Caracteristicas


  • Usar con válvulas de dos o tres vías.
  • Actuador con doble aislamiento.
  • Cable de cinco pies con clasificación plenum.
  • Reemplazo rápido y fácil de piezas móviles.
  • La instalación del cabezal del actuador no requiere drenar el sistema.
  • Seguro electrónico seleccionable / conmutable a prueba de fallos normalmente abierto o normalmente cerrado.
  • Disponible con cuerpos de válvula con cartuchos de 2 vías de la serie 1000 y de 3 vías de la serie 6000 para nueva construcción.
  • Todas las combinaciones de actuador y válvula de la serie VC proporcionan un cierre de 60 psi.


Especificaciones del producto

Solicitud
Climatización
Dimensiones (pulg.)
2.8 pulgadas de alto x 3.7 pulgadas de ancho x 2.7 pulgadas de profundidad
Dimensiones (mm)
70 mm de alto x 94 mm de ancho x 68 mm de profundidad
Incluye
Adaptador de conducto flexible de 3/8 pulg. Cuerpo de la válvula
Usado con
Válvula serie VC
Peso (lb)
0,75 lb
Peso (kg)
0,34 kg
Materiales
Carcasa de plástico
Montaje
Acoplamiento directo
Frecuencia
50 Hz
Aprobaciones, Underwriters Laboratories Inc.
UL reconocido, archivo # MH11826
Aprobaciones, Asociación Canadiense de Normas
Certificado CSA: LR1322-367
Conexiones eléctricas
Cable con clasificación plenum
Rango de humedad de funcionamiento (% HR)
5 a 95% HR, sin condensación
Tensión de alimentación
24 Vac
El consumo de energía
Conducción: 6 VA
Rango de temperatura de envío y almacenamiento (F)
-40 F a +150 F
Rango de temperatura de envío y almacenamiento (C)
-40 C a +65 C
Aprobaciones, CE
89/336 / ECC, 73/23 / CEE
Rango de temperatura ambiente (F)
32 F a 150 F
Rango de temperatura ambiente (C)
0 C a 65 C
Clasificación de protección ambiental, eléctrica o de ingreso
IP40, doble aislamiento
Interruptor auxiliar interno
0 0
Temperatura del fluido (C)
95 C
Temperatura del fluido (F)
203 F
Tipo de actuador
Válvula
Señal de control
SPST; Dos posiciones
Modo a prueba de fallos
Permanece en su lugar
Golpe (pulg.)
0.4 pulg.
Carrera (mm)
10 mm
Cable
Alivio de tensión moldeado
Tiempo, nominal
Conducción a 60 Hz - 6 segundos
Clasificaciones de presión diferencial máxima (cierre) (psi)
60 psid
Clasificaciones de presión diferencial máxima (cierre) (kPa)
400 kPa
Tipo de adaptador de eje
Autoalineamiento
Manual de operación
Palanca
Conexiones eléctricas (pulg.)
39 pulg.
Conexiones Eléctricas (mm)
1 m

FICHA TÉCNICA
