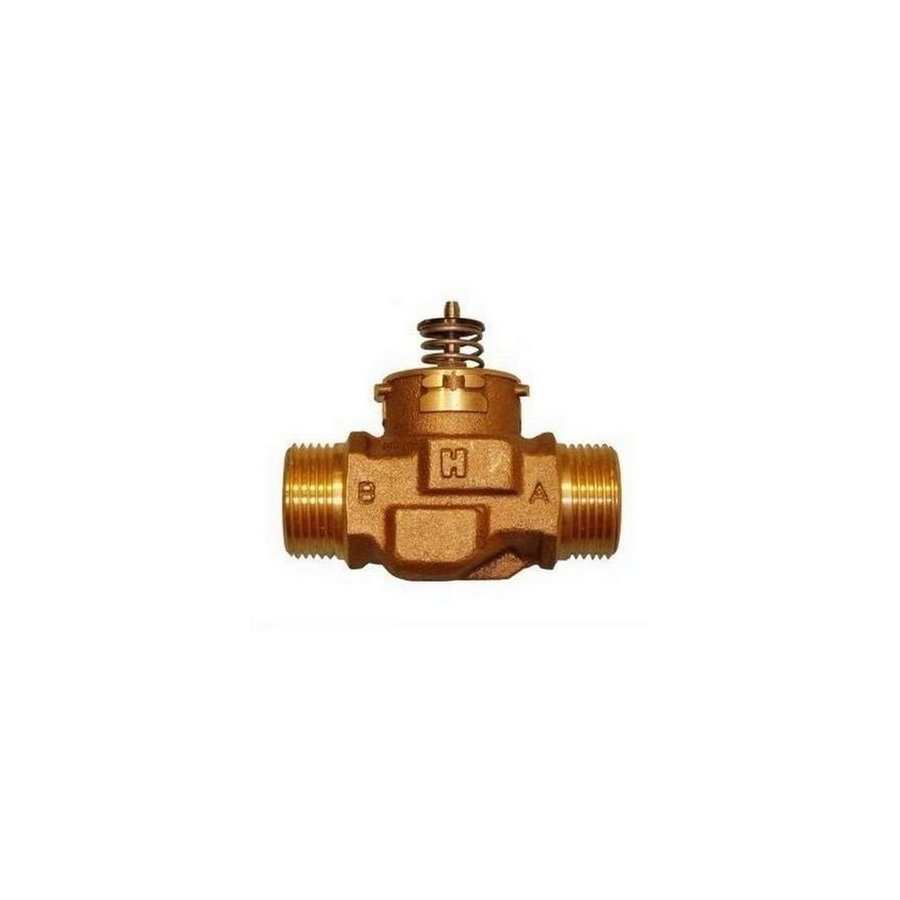

IMAGEN DE REFERENCIA

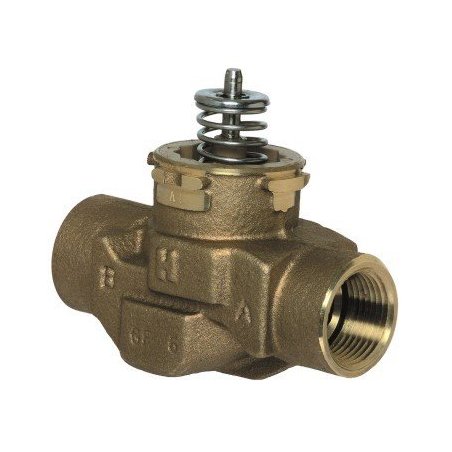

VCZAR1000/E Válvula de 2 vías 1 en fNPT VC, flujo rápido

VCZAR1000/E

Las válvulas de jaula de cartucho de dos vías están diseñadas para aplicaciones hidrónicas en un ambiente interior normal para controlar el flujo de solución de glicol de agua caliente / enfriada hasta una concentración del 60%. Estas válvulas están diseñadas para el control de la zona de los sistemas de calefacción / refrigeración.

FICHA TÉCNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Las válvulas de jaula de cartucho de dos vías están diseñadas para aplicaciones hidrónicas en un ambiente interior normal para controlar el flujo de solución de glicol de agua caliente / enfriada hasta una concentración del 60%. Estas válvulas están diseñadas para el control de la zona de los sistemas de calefacción / refrigeración.

Caracteristicas

  • Características de flujo de apertura rápida, lineal e igual porcentaje disponibles
  • Instalacion bidireccional
  • Válvulas de la serie 3000 para aplicaciones flotantes y moduladoras a prueba de fallas.
  • Válvulas de la serie 1000 para control de dos posiciones
  • Alta calificación de cierre independiente de Cv
  • Disponible con una variedad de accesorios de tubería norteamericanos e internacionales
  • No se requieren herramientas para la instalación o extracción del actuador
  • La extracción del actuador no requiere sistema de drenaje
  • El servicio es por reemplazo del cartucho, no del cuerpo de la válvula
  • El reemplazo del cartucho reconstruye la válvula a una condición nueva de fábrica

Especificaciones del producto

Presión máxima de operación segura (psi)
300 psi
Presión de funcionamiento máxima segura (kPa)
2068 kPa (20 Bar)
Incluye
Llave de instalación de cartucho
Usado con
Actuadores VC, Tipo On-Off
Comentarios
Cartucho de apertura rápida para uso con un controlador SPDT o SPST de bajo voltaje de línea
Aprobaciones, Canadian Standards Association
CSA Certified
Sincronización
Cuando se usa con el actuador de la serie VC: modelos con./desc. Con 6 segundos; Flotante y modulante con 2 min.
Rango de temperatura ambiente (F)
32 F a 150 F
Rango de temperatura ambiente (C)
0 C a 65 C
Tipo de conección
Mujer NPT
Patrón de cuerpo
De dos vías, recta
Tamaño de la tubería (pulgadas)
1 en.
Tamaño de la tubería (DN)
DN25
Temperatura del fluido (C)
1 C a 95 C
Temperatura del fluido (F)
34 F a 203 F
Clasificaciones de presión diferencial máxima (cierre) (psi)
60 psi
Clasificaciones de presión diferencial máxima (cierre) (kPa)
414 kPa (4 bar)
Capacidad (Cv)
7.0 cv
Capacidad (Kv)
6,5 kvs
Acción de la válvula
Stem hasta cerrar un puerto
Tipo de valvula
Válvula de la jaula del cartucho
Fluido controlado
Agua fría o caliente con hasta un 60% de glicol.
Materiales (Cuerpo)
Bronce
Materiales (Asiento)
Sellos de junta tórica de EPDM en el pistón Noryl
Materiales (Tallo)
Acero inoxidable
Materiales (Cartucho)
Ryton ™, plástico de ingeniería Noryl ™
Característica de flujo
Apertura rápida
Actuacion
Debe comprarse por separado
Viaje del vástago (en.)
0.4 pulg.
Recorrido del vástago (mm)
10 mm
Materiales (Embalaje)
Caucho de EPDM
