MLV12-54-G/32/82g/124 Sensor óptico de barrera por reflexión 115798

Referencia MLV12-54-G/32/82g/124

Sensor óptico de barrera por reflexión para la detección de objetos transparentes, diseño pequeño, rango de detección de 5,6 m, luz roja, modo claro/oscuro activado, salida PNP, salida de señal débil, aprendizaje externo, conector M12, Serie de sensores en una carcasa estándar de uso extendido, Registro fiable de objetos reflectados y vidrio transparente , Conmutador TEACH-IN para ajuste de etapas de identificación de contrastes

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Descripción del producto
Sensor óptico de barrera por reflexión para la detección de objetos transparentes, diseño pequeño, rango de detección de 5,6 m, luz roja, modo claro/oscuro activado, salida PNP, salida de señal débil, aprendizaje externo, conector M12

Datos generales
Distancia útil operativa		0 ... 4,2 m
Distancia del reflector		0 ... 4,2 m
Distancia útil límite		5,6 m
Objeto de referencia		Reflector H85-2
Emisor de luz		LED
Tipo de luz		Luz alterna, roja , 660 nm
Polfiltro		si
Diámetro del haz de luz		aprox. 110 mm en rango de detección 4,2 m
Angulo de apertura		1,5 °
Límite de luz extraña
	Luz continua	40000 Lux
	Luz cambiante	5000 Lux
Datos característicos de seguridad funcional
MTTF_d		1000 a
Duración de servicio (T_M)		20 a
Factor de cobertura de diagnóstico (DC)		0 %
Elementos de indicación y manejo
Indicación de trabajo		LED verde, parpadeo en cortocircuito
Indicación de la función		2 LEDs amarillos para estado de conmutación, reserva de función, funciónTEACH-IN y detección de contrastes
Elementos de mando		Conmutador giratorio para claro/oscuro, conmutador mecánico de 5 pasos para el ajuste de etapas de identificación de contrastes
Etapas de identificación de contrastes		10 % - botellas PET limpias, llenos de agua 18 % - botellas de vidrio transparente 40 % - vidrio de color o materiales opacas ajustable vía tecla TEACH-IN o conductor externo
Datos eléctricos
Tensión de trabajo		10 ... 30 V CC
Rizado		máx. 10 %
Corriente en vacío		máx. 55 mA
Entrada
Entrada de función		Ext. Entrada Teach-in (ET)
Salida
Salida de preavería		1 salida de función de reserva PNP (alarma), prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto
Tipo de conmutación		conmutación claro/oscuro, seleccionable
Señal de salida		1 salida PNP, prot. ctra. cortocircuito, prot. ctra. inversión de polaridad, colector abierto
Tensión de conmutación		máx. 30 V CC
Corriente de conmutación		máx. 0,2 A
Caída de tensión		≤ 2,5 V CC
Frecuencia de conmutación		1000 Hz
Tiempo de respuesta		0,5 ms
Conformidad
Norma del producto		EN 60947-5-2
Conformidad con Normas y Directivas
Conformidad con la normativa
	Resistencia a choque e impacto	IEC / EN 60068, semisinusoidal, 40 g por dirección X, Y y Z
	Resistencia a la vibración	IEC / EN 60068-2-6, sinusoidal, 10 - 150 Hz, 5 g por dirección X, Y y Z
Autorizaciones y Certificados
Clase de protección		II, Tensión de medición ≤ 300 V CA en grado de ensuciamiento 1-2 según IEC 60664-1
Autorización UL		cULus
Autorización CCC		Los productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación.
Condiciones ambientales
Temperatura ambiente		-40 ... 60 °C (-40 ... 140 °F)
Temperatura de almacenaje		-40 ... 75 °C (-40 ... 167 °F)

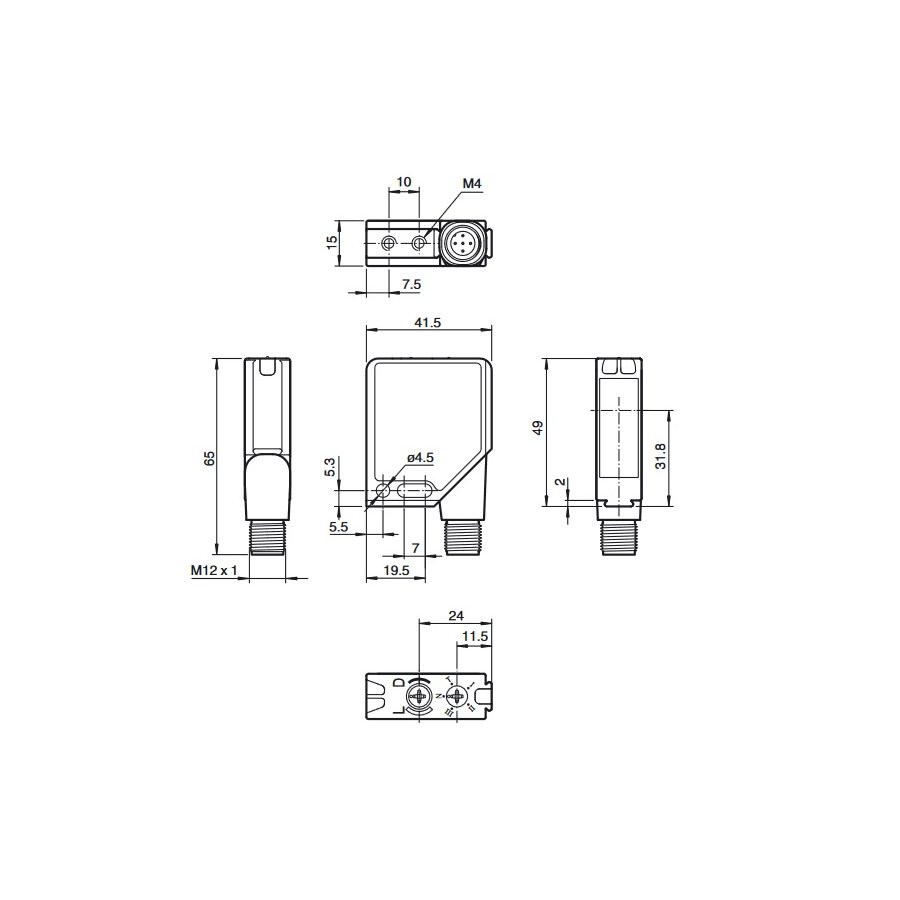

Datos mecánicos
Anchura de la carcasa		41,5 mm
Altura de la carcasa		49 mm
Profundidad de la carcasa		15 mm
Grado de protección		IP67
Conexión		conector metálico M12, 5 polos, orientable en 90°
Material
	Carcasa	Marco: fundición inyectada de cinc, niquelado Partes laterales: plástico PC, reforzado con fibra de vidrio
	Salida de luz	Luneta de plástico
Masa		60 g
