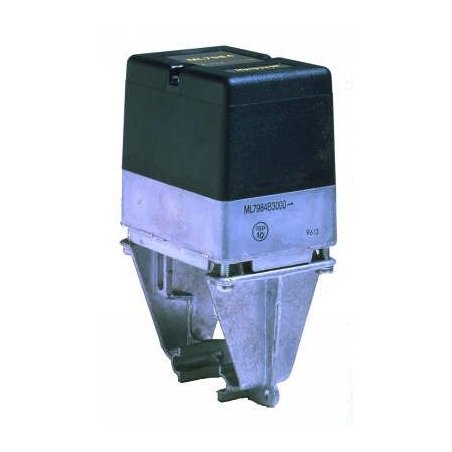

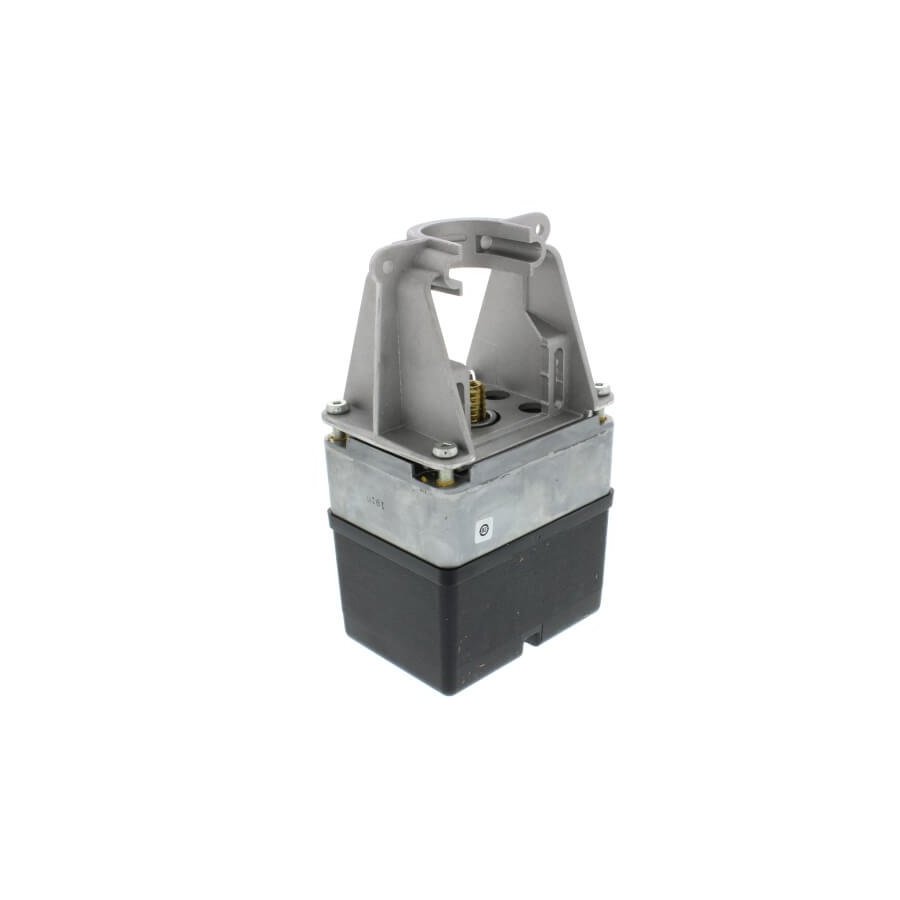

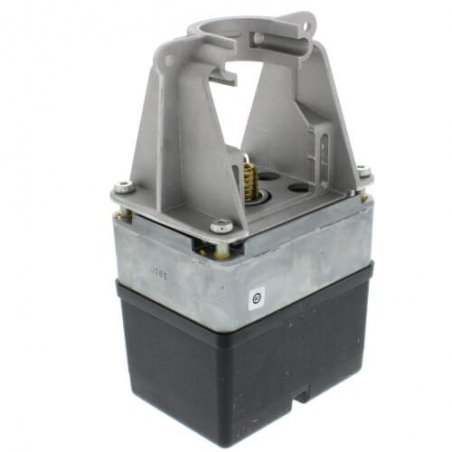

ML7984A4009 actuador de válvula de acoplamiento directo sin retorno por resorte con una fuerza nominal de 160 lbf

0 Reseñas(s)

Referencia ML7984A4009

Actuador de válvula de acoplamiento directo sin retorno por resorte con una fuerza nominal de 160 lbf

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Caracteristicas

Permite el uso de una fuente de alimentación de transformador común para múltiples actuadores y controladores
Válvula de válvula motorizada autónoma
La articulación se ajusta automáticamente a la carrera de la válvula de 1/2 a 1 pulg. (12 a 25 mm)
Montaje multiposición
Fuerte fuerza de cierre del asiento de la válvula 160 lbf (710 N)
Tamaño compacto para una fácil instalación en áreas confinadas.
Un dispositivo para la aplicación de fuente de alimentación de 24 V CA o 28 V CC
La detección electrónica de corriente proporciona protección interna y fuerza de cierre total positiva
Módulo de realimentación de posición / conmutador auxiliar de posición de campo disponible (solo cableado de control de 5 hilos)
Los modelos ML6984 son compatibles con los sistemas de control de 3 hilos.

Especificaciones del producto

Solicitud: Climatización
Dimensiones (pulg.): 6 13/16 pulg. De alto x 4 pulg. De ancho x 3 3/16 pulg. De profundidad
Dimensiones (mm): 173 mm de alto x 102 mm de ancho x 82 mm de profundidad
Incluye: Terminales de tornillo
Usado con: V5011 / 13, VGF21 y VGF22 de hasta 3 pulgadas; V5045 w / 272629A
Peso (lb): 2,2 libras
Peso (kg): 1 kilogramo
Materiales: Cubierta de plástico estabilizado a los rayos UV, base de aluminio y yugo
Comentarios: Interruptor de acción directa / inversa
Tipo de artículo: Producto
Montaje: Se atornilla al vástago de válvula roscado 1 / 4-28 UNF
Frecuencia: 50 Hz; 60 Hz
Conexiones eléctricas: Terminales de tornillo
Rango de humedad de funcionamiento (% HR): 15 a 95% de HR a 104 F (40 C)
Tensión de alimentación: 28 Vcc; 24 Vac
El consumo de energía: Conducir - 6 VA, Sostener - 12 VA
Rango de temperatura de envío y almacenamiento (F): -40 F a +150 F
Rango de temperatura de envío y almacenamiento (C): -40 C a + 65 C
Rango de temperatura ambiente (F): 32 F a 130 F
Rango de temperatura ambiente (C): 0 C a 55 C
Cambiar calificaciones: 24 Vac
Clasificación de protección ambiental, eléctrica o de ingreso: NEMA 3R, IP54 (montado en posición vertical), NEMA 3R
Interruptor auxiliar interno: 0 0
Tipo de actuador: Válvula
Señal de control: 2 a 10 Vcc; SuperMod; Potenciómetro de 135 ohmios; 4 a 20 mA
Modo a prueba de fallos: Permanece en su lugar
Clasificación de par (lb-in.): 160 lbf
Clasificación de par (Nm): 710 N
Interruptores: SPDT con 272630D
Interruptores auxiliares externos disponibles: 272630D
Golpe (pulg.): 1/2 a 1 pulg.
Carrera (mm): 13 a 25 mm
Cable: Orificio de 7/8 pulg. Para conducto de 1/2 pulg.
Tiempo, nominal: Conducción a 60 Hz-- 63 a 3/4 en carrera
Retroalimentación: Retroalimentación de posición disponible con 272630D; 2-10 Vcc
Manual de operación: Ninguna
Impedancia de entrada: Voltaje - 20 Kohm, Corriente - 237ohm
