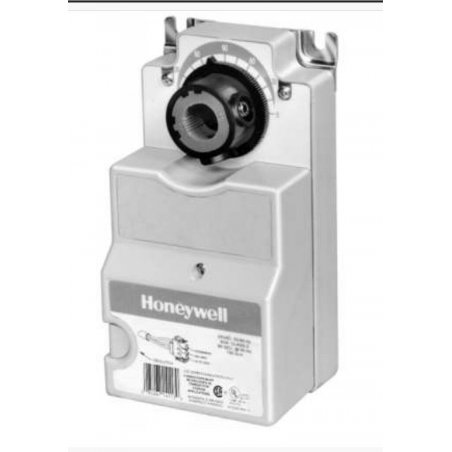

ML9194A1009 actuador honeywell serie 90 - 300 lb-in

0 Reseñas(s)
ML9194A1009

Actuador Honeywell Serie 90 - 300 lb-in

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

HONEYWELL AIRE ACONDICIONADO
Cotizar

Caracteristicas

  • Montar en 1 / 2- a 3/4-in. ejes redondos o cuadrados o montajes de 1 pulg. ejes redondos con el apropiado 1 pulg. insertar
  • 300 lb-pulg. (34 Nm) par
  • El acoplamiento magnético elimina las paradas mecánicas o los ajustes del interruptor de límite al limitar el par de parada, que depende de la temperatura; El par de pérdida nominal a temperatura ambiente de 68F (20C) es 410 lb-in.
  • La carrera de noventa y cinco grados comprime juntas de goma / neopreno en 90 amortiguadores de baja fuga
  • La función de desembrague permite el ajuste manual
  • La sincronización síncrona de 165 segundos elimina la indicación de posición de retroalimentación en aplicaciones de control de temperatura de circuito cerrado
  • Compatibilidad de montaje de punto único y tres puntos

Especificaciones del producto

Solicitud
Climatización
Dimensiones (pulg.)
8.46 en alto x 4.01 en ancho x 3.15 en profundidad
Dimensiones (mm)
215 mm de alto x 102 mm de ancho x 80 mm de profundidad
Incluye
Soporte de montaje, inserto de cubo para eje cuadrado / redondo de 1.06 pulg.
Peso (lb)
5.4 lb
Peso (kg)
2,45 kg
Materiales
Carcasa de plástico con clasificación plenum
Comentarios
Conexión de conducto integral de 1/2 pulg.
Montaje
Acoplamiento directo
Frecuencia
50 Hz; 60 Hz
Aprobaciones, Underwriters Laboratories Inc.
UL873, clasificación plenum
Conexiones eléctricas
Cable codificado por color de 20 AWG
Rango de humedad de funcionamiento (% HR)
5 a 95% HR, sin condensación
Tensión de alimentación
24 Vac ± 20%
El consumo de energía
Conducción: 5 VA
Rango de temperatura de envío y almacenamiento (F)
-30 F a +150 F
Rango de temperatura de envío y almacenamiento (C)
-35 C a +65 C
Aprobaciones, Canadian Underwriters Laboratories Inc.
cUL C22.2 No. 24-93
Rango de temperatura ambiente (F)
-40 F a +140 F
Rango de temperatura ambiente (C)
-40 C a +60 C
Clasificación de protección ambiental, eléctrica o de ingreso
NEMA 1
Interruptor auxiliar interno
0 0
Nivel de ruido máximo
Conducción (dB (A) @ 1m) - 45
Carrera
95 ± 3 grados
Dimensiones del eje (pulg.)
1/2 a 1 pulg. Redondo o 1/2 a 3/4 pulg. Cuadrado
Tipo de actuador
Apagador
Señal de control
Honeywell Series 90
Modo a prueba de fallos
No retorno de primavera
Clasificación de par (lb-in.)
300 lb-pulg.
Clasificación de par (Nm)
34 Nm
Clasificaciones de par adicionales (lb-in.)
Parada máxima: 495 lb-in.
Clasificaciones de par adicionales (Nm)
Parada máxima: 56 Nm
Interruptores auxiliares externos disponibles
No
Rotación para abrir
Por cableado
Tiempo, nominal
Conducción a 60 Hz-- 165 seg ± 3
Tipo de adaptador de eje
Tamaño fijo Hub, dos tornillos de fijación
Manual de operación
Mecanismo de desembrague
Dimensiones del eje (mm)
13 a 25 mm redondo o 13 a 19 mm cuadrado
Conexiones eléctricas (pulg.)
36 pulg.
Conexiones Eléctricas (mm)
0.9 m

FICHA TÉCNICA
