Especificaciones del producto

Solicitud

Climatización

Dimensiones (pulg.)

9.72 en alto x 3.94 en ancho x 2.95 en profundidad

Dimensiones (mm)

247 mm de alto x 100 mm de ancho x 75 mm de profundidad

Incluye

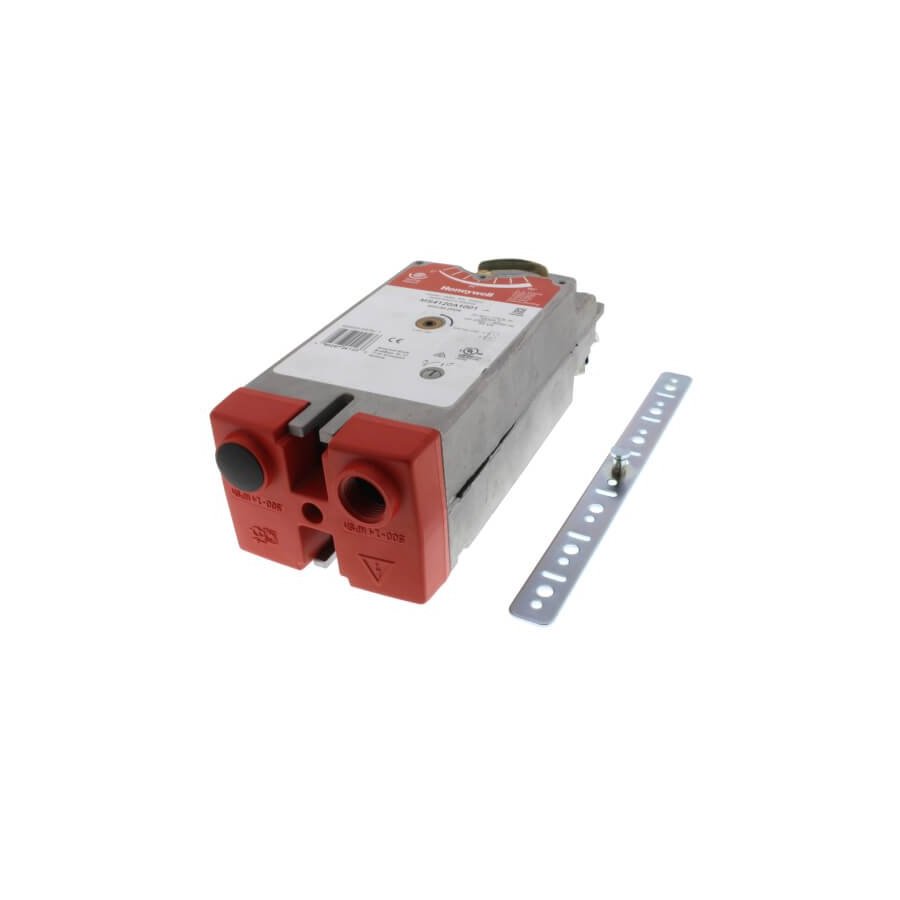

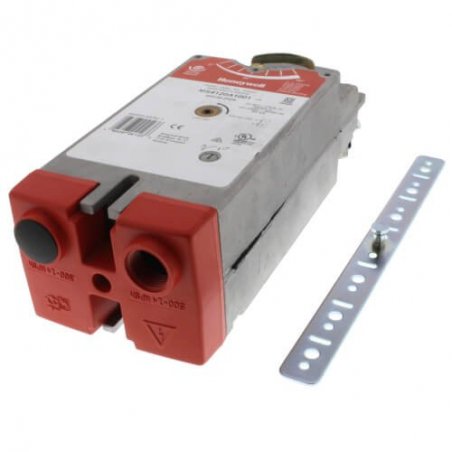

Soporte de montaje, adaptador de eje autocentrante, manivela de 3 mm

Peso (lb)

6 libras

Peso (kg)

2,72 kg

Materiales

Carcasa de aluminio, cubierta de acceso de plástico con clasificación Plenum

Comentarios

Conexión de conducto NPSM integral de 1/2 pulg.

Tipo de artículo

Producto

Montaje

Acoplamiento directo

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

UL873, clasificación plenum

Conexiones eléctricas

Regleta de bornes de tornillo incluida (22 a 14 AWG)

Rango de humedad de funcionamiento (% HR)

5 a 95% HR, sin condensación

Tensión de alimentación

24 Vac ± 20%

El consumo de energía

Conducir - 16 VA, Sostener - 5 VA

Rango de temperatura de envío y almacenamiento (F)

-40 F a +158 F

Rango de temperatura de envío y almacenamiento (C)

-40 C a +70 C

Aprobaciones, CE

89/336 / ECC, 73/23 / CEE

Aprobaciones, Canadian Underwriters Laboratories Inc.

cUL C22.2 No. 24-93

Rango de temperatura ambiente (F)

-40 F a +140 F

Rango de temperatura ambiente (C)

-40 C a +60 C

Cambiar calificaciones

250 Vac, 5 A res

Aprobaciones, C-Tick

N314

Clasificación de protección ambiental, eléctrica o de ingreso

NEMA 2

Interruptor auxiliar interno

2

Nivel de ruido máximo

Conducción (dB (A) @ 1m) - 40; Mantenimiento (dB (A) @ 1m) - 20 (sin ruido audible)

Carrera

95 ± 3 grados

Dimensiones del eje (pulg.)

3/8 a 1.06 pulg. Redondo o 3/8 a 11/16 pulg. Cuadrado

Tipo de actuador

Válvula; Apagador

Señal de control

SPDT; Flotante; (0) 2-10 Vcc (4-20 mA con resistencia de 500 ohmios); Encendido apagado

Modo a prueba de fallos

Retorno de primavera

Clasificación de par (lb-in.)

175 lb-pulg.

Clasificación de par (Nm)

20 Nm

Resorte Torque / Fuerza (lb-in., Lbf)

175 lb-pulg.

Par / fuerza de retorno por resorte (Nm, N)

20 Nm

Clasificaciones de par adicionales (lb-in.)

Parada máxima: 300 lb-in.

Clasificaciones de par adicionales (Nm)

Parada máxima: 34 Nm

Interruptores auxiliares externos disponibles

Sí, SW2-US

Rotación para abrir

Por interruptor

Ajuste de carrera rotacional

Incrementos mecánicamente limitados de 5 grados

Tiempo, nominal

Conducción a 60 Hz - 90 segundos

Tiempo de retorno de primavera

Máximo: 20 segundos

Retroalimentación

2-10 Vdc (salida máxima: ± 1.0 mA)

Tipo de adaptador de eje

Sujeción autocentrante

Manual de operación

Manivela manual

Dimensiones del eje (mm)

10 a 27 mm redondo o 10 a 18 mm cuadrado

Dirección de retorno de primavera

Por orientación

Impedancia de entrada

Min. 95 kOhm
