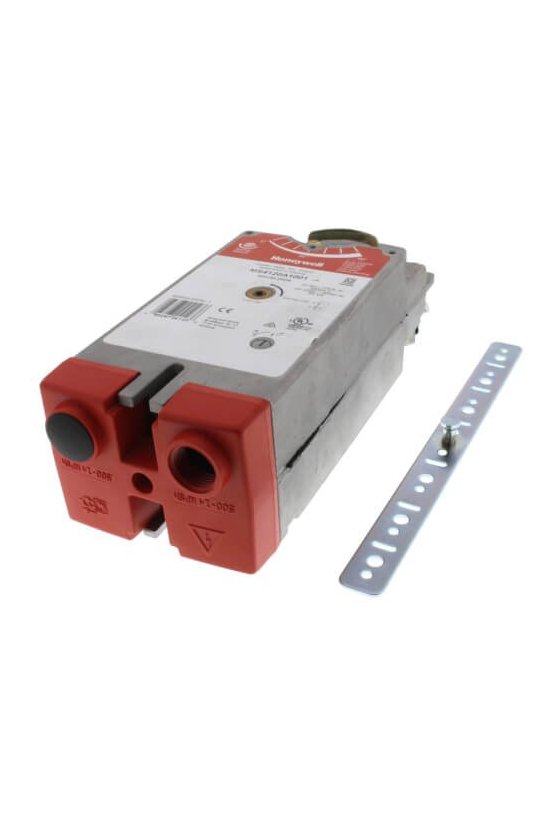

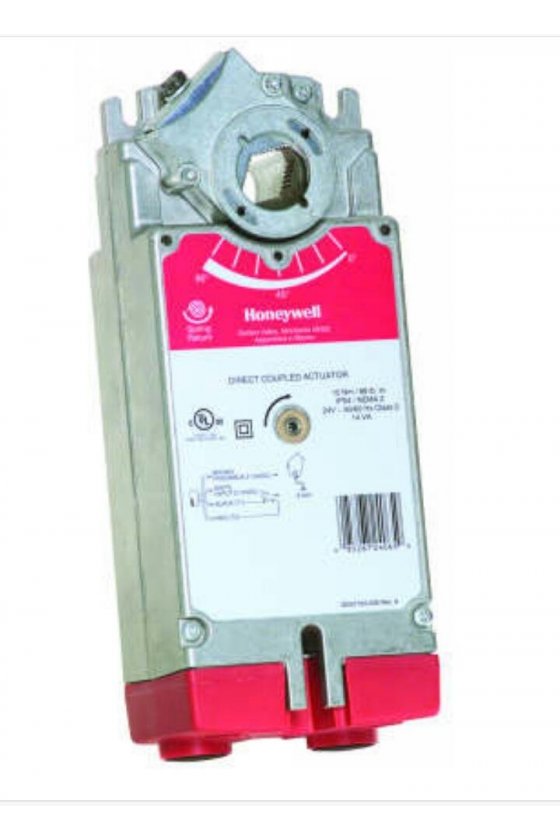

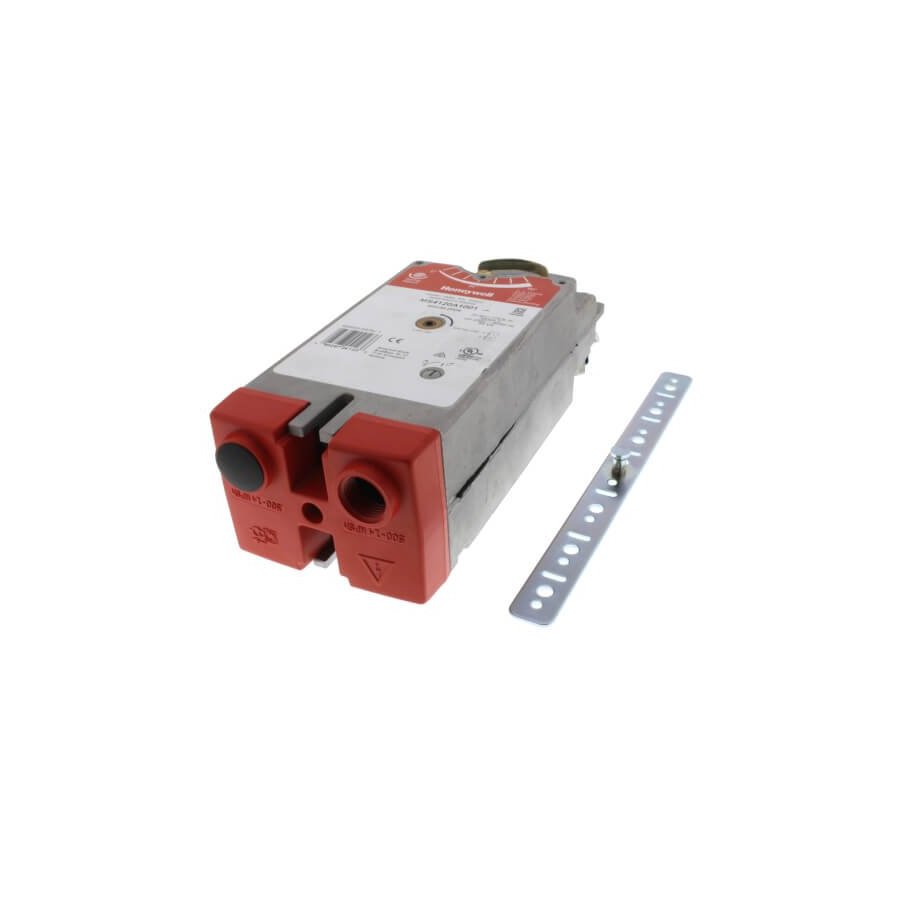

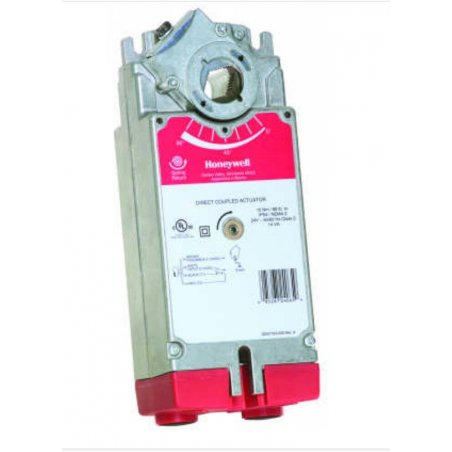

MS8120A1007 actuador de acoplamiento directo honeywell de dos posiciones o spst, 175 lb-pulg., 20 nm

MS8120A1007

Actuador de acoplamiento directo Honeywell de dos posiciones o SPST, 175 lb-pulg., 20 Nm

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Especificaciones del producto

Solicitud
Climatización
Dimensiones (pulg.)
9.72 en alto x 3.94 en ancho x 2.95 en profundidad
Dimensiones (mm)
247 mm de alto x 100 mm de ancho x 75 mm de profundidad
Incluye
Soporte de montaje, adaptador de eje autocentrante, manivela de 3 mm
Peso (lb)
6 libras
Peso (kg)
2,72 kg
Materiales
Carcasa de aluminio, cubierta de acceso de plástico con clasificación Plenum
Comentarios
Conexión de conducto NPSM integral de 1/2 pulg.
Tipo de artículo
Producto
Montaje
Acoplamiento directo
Frecuencia
50 Hz; 60 Hz
Aprobaciones, Underwriters Laboratories Inc.
UL873, clasificación plenum
Conexiones eléctricas
Regleta de bornes de tornillo incluida (22 a 14 AWG)
Rango de humedad de funcionamiento (% HR)
5 a 95% HR, sin condensación
Tensión de alimentación
24 Vac ± 20%
El consumo de energía
Conducir-- 40 VA, Sostener-- 8 VA
Rango de temperatura de envío y almacenamiento (F)
-40 F a +158 F
Rango de temperatura de envío y almacenamiento (C)
-40 C a +70 C
Aprobaciones, CE
89/336 / ECC, 73/23 / CEE
Aprobaciones, Canadian Underwriters Laboratories Inc.
cUL C22.2 No. 24-93
Rango de temperatura ambiente (F)
-40 F a +140 F
Rango de temperatura ambiente (C)
-40 C a +60 C
Aprobaciones, C-Tick
N314
Clasificación de protección ambiental, eléctrica o de ingreso
NEMA 2
Interruptor auxiliar interno
0 0
Nivel de ruido máximo
Conducción (dB (A) @ 1m) - 40; Mantenimiento (dB (A) @ 1m) - 20 (sin ruido audible)
Carrera
95 ± 3 grados
Dimensiones del eje (pulg.)
3/8 a 1.06 pulg. Redondo o 3/8 a 11/16 pulg. Cuadrado
Tipo de actuador
Válvula; Apagador
Señal de control
Dos posiciones; SPST
Modo a prueba de fallos
Retorno de primavera
Clasificación de par (lb-in.)
175 lb-pulg.
Clasificación de par (Nm)
20 Nm
Resorte Torque / Fuerza (lb-in., Lbf)
175 lb-pulg.
Par / fuerza de retorno por resorte (Nm, N)
20 Nm
Clasificaciones de par adicionales (lb-in.)
Parada máxima: 300 lb-in.
Clasificaciones de par adicionales (Nm)
Parada máxima: 34 Nm
Interruptores auxiliares externos disponibles
Sí, SW2-US
Ajuste de carrera rotacional
Incrementos mecánicamente limitados de 5 grados
Tiempo, nominal
Conducción a 60 Hz - 45 segundos
Tiempo de retorno de primavera
Máximo: 20 segundos
Tipo de adaptador de eje
Sujeción autocentrante
Manual de operación
Manivela manual
Dimensiones del eje (mm)
10 a 27 mm redondo o 10 a 18 mm cuadrado
Dirección de retorno de primavera
Por orientación
