Caracteristicas

• Disponible con una o dos entradas de temperatura y hasta cuatro etapas de salida de relé SPDT o salidas de modulación (serie electrónica 90, 4-20 mA o 0-18 Vdc).
• Las aplicaciones típicas incluyen: -control de encendido / apagado de ventiladores, motores y calentadores. -Control proporcional y flotante de actuadores de válvulas y amortiguadores. -Restablecimiento exterior de sistemas de calefacción y refrigeración.
• Precisión de control electrónico.
• Sensor lineal de temperatura de platino. La pantalla LCD indica el modo y el estado de salida; El interruptor de puente proporciona la selección de campo de la pantalla F o C.
• El teclado permite una selección precisa de la temperatura; Programación fácil con un solo dedo.
• Teledetección de hasta 1000 pies (304 m).
• Amplio rango de ajuste de temperatura.
• Diferencial ajustable y rango de aceleración.
• Etapas de calentamiento y enfriamiento programables independientemente.

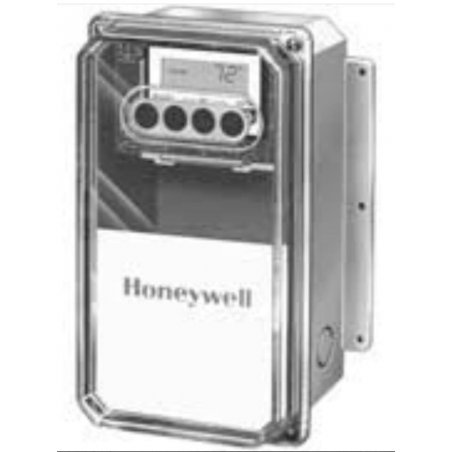

• Disponible con caja NEMA 4X.
• El kit opcional de montaje en panel No. 203531A permite el montaje en un panel eléctrico.
• Guía de aplicación disponible, formulario no. 63-1197, ofrece respuestas a preguntas comunes de aplicación.

Especificaciones del producto

Solicitud

Control de encendido / apagado para aplicaciones donde se requiere precisión electrónica y detección remota

Dimensiones (pulg.)

9 pulgadas de alto x 6 pulgadas de ancho x 3 1/2 pulgadas de profundidad

Dimensiones (mm)

229 mm de alto x 153 mm de ancho x 89 mm de profundidad

Comentarios

Caja NEMA 4X

Tipo de artículo

Producto

Frecuencia

50 Hz; 60 Hz

Aprobaciones, Underwriters Laboratories Inc.

Expediente E4436, vol. 19, sec. 1, guía XAPX

Aprobaciones, Asociación Canadiense de Normas

Certificado: Archivo No. LR95329

Calificaciones de contacto

120 Vac-- 9.8 AFL, 58.8 ALR, 125 VA Servicio piloto; 240 Vac - 4.9 AFL, 29.4 ALR, 125 VA Servicio piloto

voltaje

24 Vca o 120/240 Vca

Rango de temperatura de consigna (C)

-40 C a +105 C

Rango de temperatura de consigna (F)

-40 F a +220 F

Rango de temperatura de funcionamiento (F)

-40 F a +125 F

Rango de temperatura de funcionamiento (C)

-40 C a +52 C

Salida

relé

Salidas de relé

4 SPDT

Calificaciones de contacto de relé

24 Vac - 10.0A resistiva

Entradas de sensor

2

Elemento sensor

Sensor de platino

Sensores incluidos

198212CA

Distancia máxima al sensor (pies)

hasta 1000 pies

Distancia máxima al sensor (m)

hasta 304 m

Tamaño del bulbo (pulg.)

3/8 pulg. De diámetro x 2 5/8 pulg. De largo

Tamaño del bulbo (mm)

9,5 mm de diámetro x 67 mm de largo

Precisión (F)

± 1 F a 77 F

Precisión (C)

± 0.5 C a 25 C

Temperatura diferencial (F)

1 F a 35 F

Temperatura diferencial (C)

0.6 C a 19 C
