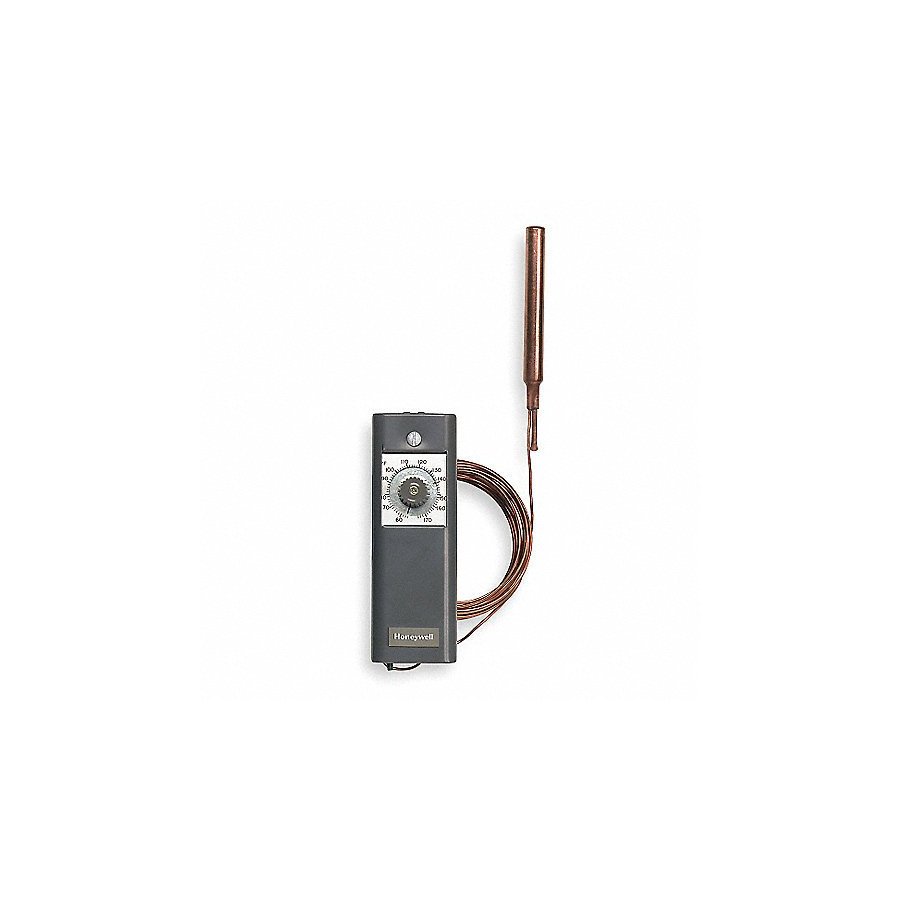

Caracteristicas

• Los modelos de respuesta rápida (para montaje en conducto) tienen un elemento sensor en espiral que proporciona una respuesta al menos cuatro veces más rápida que los modelos estándar.
• La temperatura ambiente compensa la carcasa y el tubo.
• El tubo capilar del elemento sensor permite el montaje remoto del elemento sensor.
• El punto de ajuste puede leerse y ajustarse a través de la cubierta.
• El dial de estrangulamiento dentro de la caja ajusta el rango de estrangulamiento proporcional.

Especificaciones del producto

Solicitud

Proporcione un control de modulación de la temperatura del agua o del aire en conductos o tanques, el punto de ajuste se reinicia automáticamente a medida que cambia la temperatura exterior

Dimensiones (pulg.)

5 5/8 pulg. De alto x 2 pulg. De ancho x 2 1/4 pulg. De profundidad

Dimensiones (mm)

143 mm de alto x 51 mm de ancho x 57 mm de profundidad

Incluye

107324A Portalámparas para conductos

Tipo de artículo

Producto

Frecuencia

50 Hz; 60 Hz

voltaje

24 Vac a 30 Vac

Rango de temperatura de consigna (C)

13 C a 79 C

Rango de temperatura de consigna (F)

55 F a 175 F

Rango de temperatura de funcionamiento (F)

200 F máximo

Rango de temperatura de funcionamiento (C)

93 C máximo

Salida

término análogo

Salida analógica

Un potenciómetro de 135 ohmios

Entradas de sensor

1

Elemento sensor

Bombilla de cobre

Longitud capilar (pies)

5 pies

Longitud capilar (m)

1.5m

Tamaño del bulbo (pulg.)

1/2 pulg. De diámetro x 3 9/16 pulg. De largo

Tamaño del bulbo (mm)

13 mm de diámetro x 90 mm de largo

Rango de estrangulamiento (F)

3.5 F a 36 F

Rango de regulación (C)

1.9 C a 20 C

Color

gris
