IMAGEN DE REFERENCIA

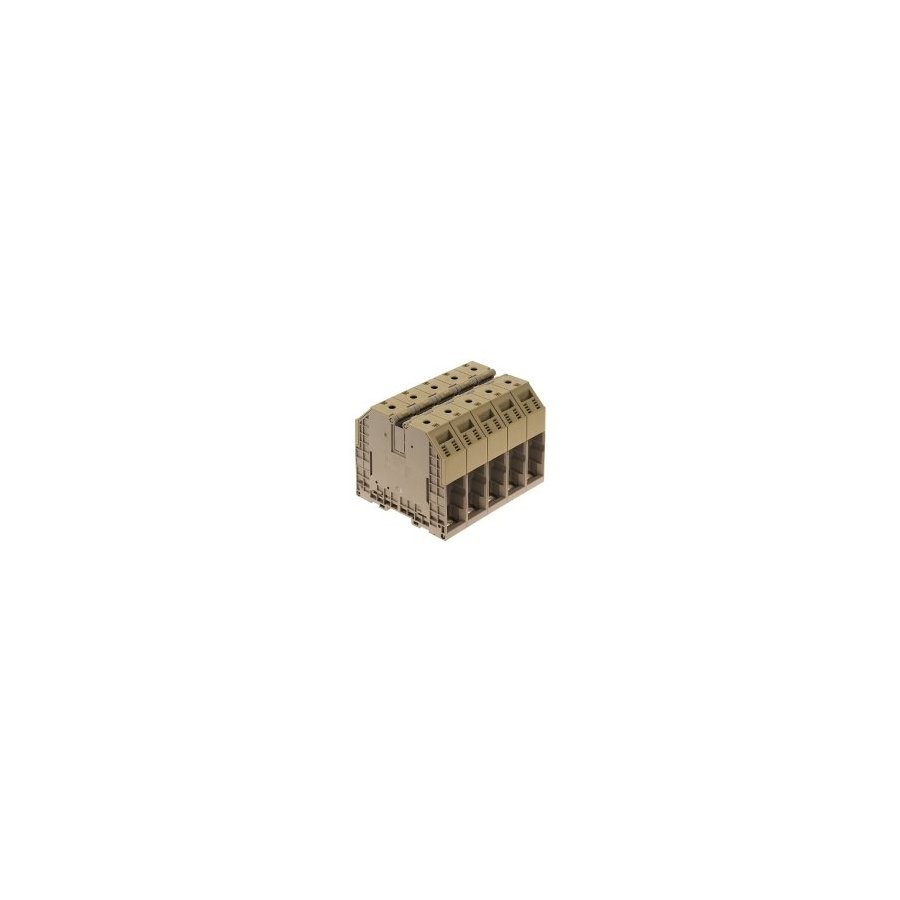

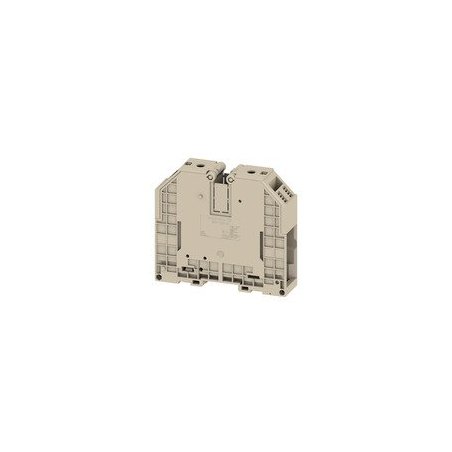

1024500000 Borne de paso, Conexión brida-tornillo, 120 mm², 1000 V, 269 A, Beige oscuro, WDU 120/150

0 Reseñas(s)
WDU 120/150
Contenido: 10 pzas

Tipo WDU 120/150
Código 1024500000
Versión Borne de paso, Conexión brida-tornillo, 120 mm², 1000 V, 269 A, Beige oscuro
GTIN (EAN) 4008190164768
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo WDU 120/150
Código 1024500000
Versión Borne de paso, Conexión brida-tornillo, 120 mm², 1000 V, 269 A, Beige oscuro
GTIN (EAN) 4008190164768

Dimensiones y pesos

Anchura 32 mm
Anchura (pulgadas) 1,26 inch
Altura 132 mm
Altura (pulgadas) 5,197 inch
Profundidad 117 mm
Profundidad (pulgadas) 4,606 inch
Profundidad incl. carril DIN 125,5 mm
Peso 540 g
Peso neto 508,825 g

Temperaturas

Gama de temperaturas de servicio Rango de temperatura de funcionamiento, véase Certificado de prueba de tipo CE/Certificado de Conformidad IECEx
Temperatura de almacenamiento, max. 40 °C
Temperatura de almacenamiento, min. 10 °C
Temperatura de almacenamiento 10 °C...40 °C
Temperatura permanete de trabajo, min. -60 °C
Temperatura permanete de trabajo, max. 130 °C

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX) DEMKO14ATEX1338U
Núm. de certificación (IECEX) IECEXULD14.0005U
Tensión máx. (ATEX) 1100 V
Corriente (ATEX) 265 A
Sección máx. del conductor (ATEX) 150 mm²
Tensión máx. (IECEx) 1100 V
Corriente (IECEX) 265 A
Sección máx. del conductor (IECEX) 150 mm²
Gama de temperaturas de servicio Rango de temperatura de funcionamiento, véase Certificado de prueba de tipo CE/Certificado de Conformidad IECEx
Caracterización EN 60079-7 Ex eb II C Gb
Etiqueta Ex 2014/34/UE

Datos nominales

Sección nominal 120 mm²
Tensión nominal 1.000 V
Intensidad nominal 269 A
Corriente en conductor máximo 309 A
Normas IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x 0,12 mΩ
Pérdida de potencia según la norma IEC 60947-7-x 8,61 W
Sobretensión de choque nominal 8 kV
Grado de polución 3

Datos nominales según CSA

Corriente Gr C (CSA) 285 A
Núm. de certificación (CSA) 12400-241
Sección máx. del conductor (CSA) 250 AWG
Sección mín. del conductor (CSA) 2 AWG
Tensión Gr C (CSA) 600 V
