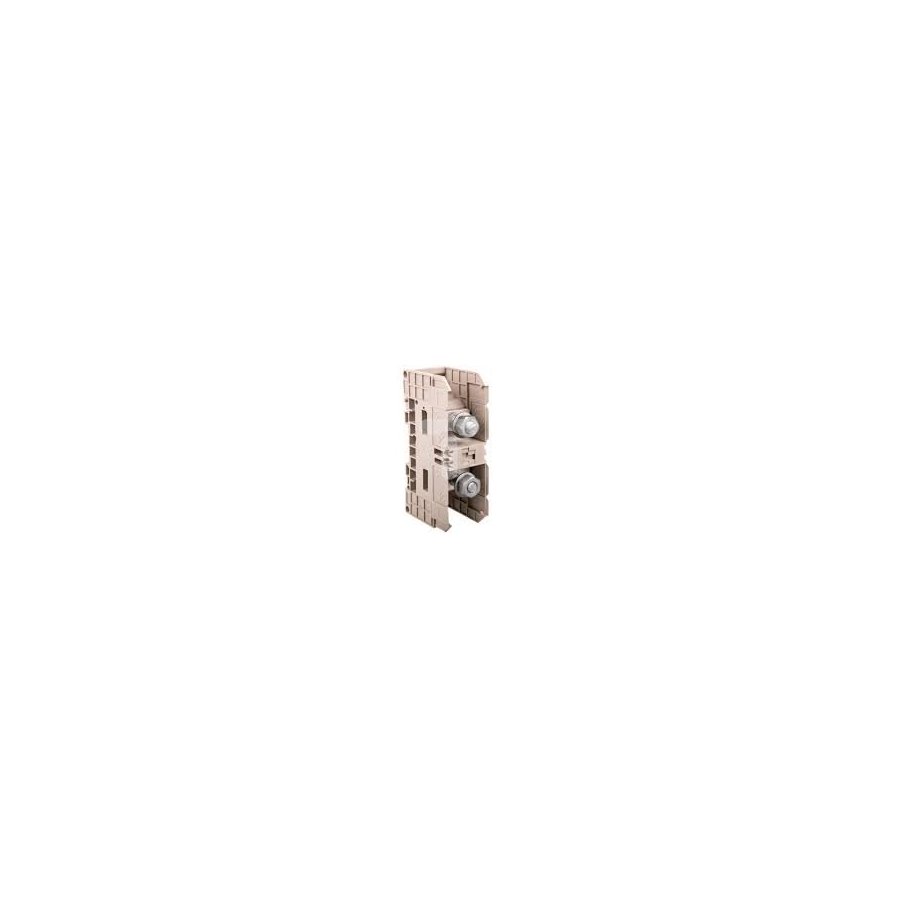

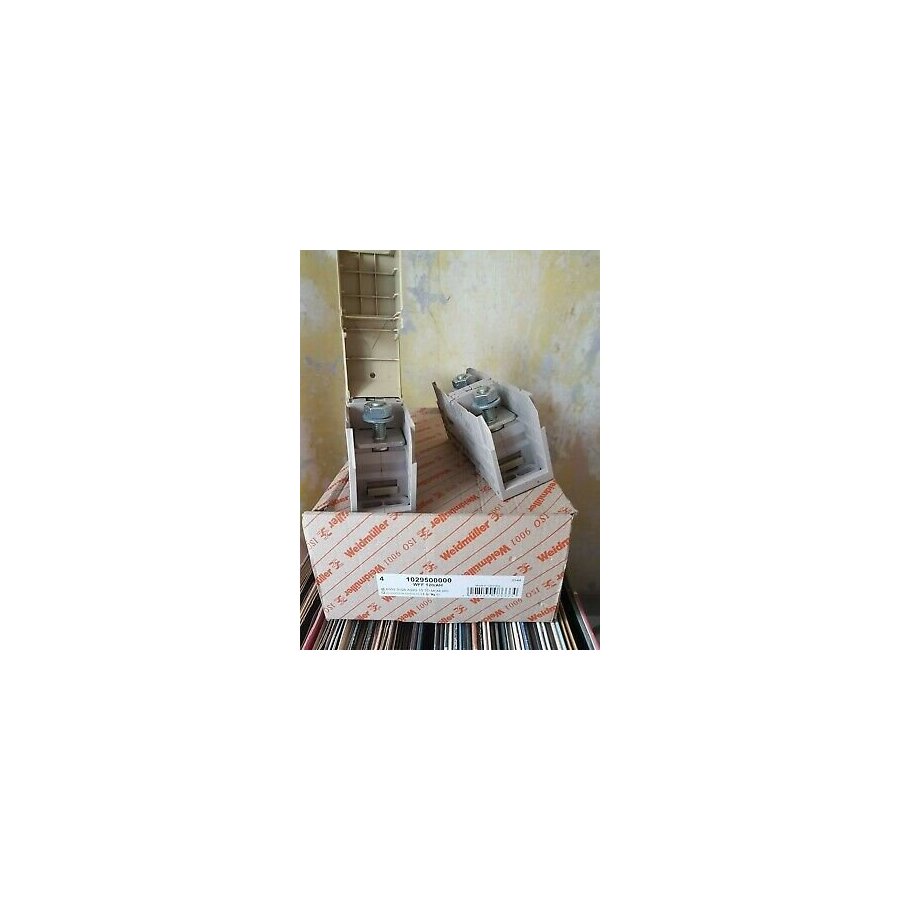

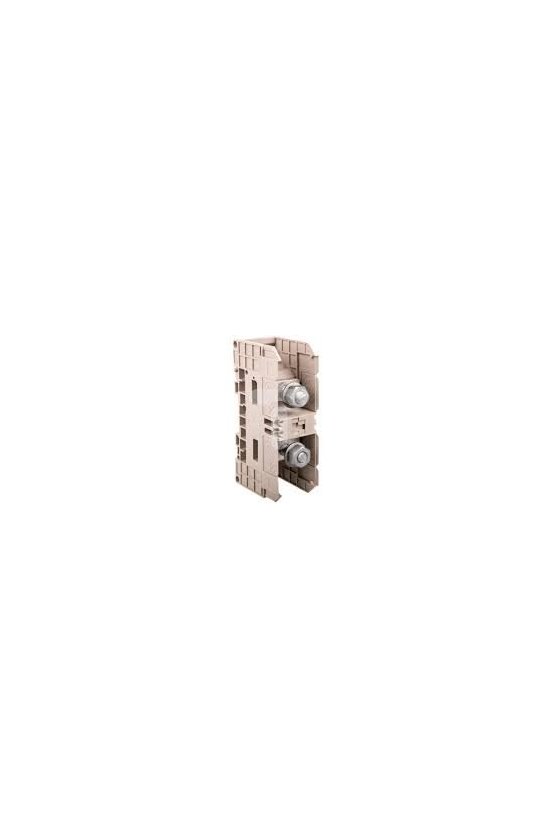

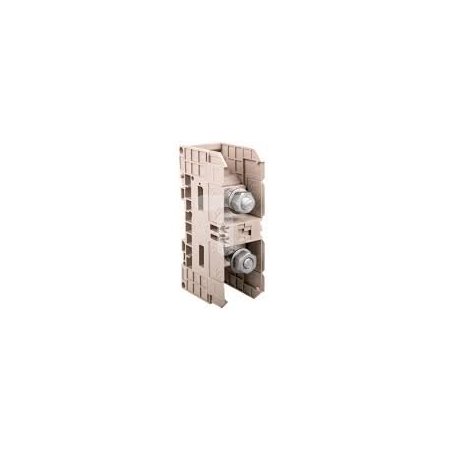

IMAGEN DE REFERENCIA

1029500000 Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago, WFF 120/AH

WFF 120/AH
Contenido: 4 pzas

Tipo WFF 120/AH
Código 1029500000
Versión Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago
GTIN (EAN) 4008190086664

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Datos generales para pedido

Tipo WFF 120/AH
Código 1029500000
Versión Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago
GTIN (EAN) 4008190086664

Dimensiones y pesos

Anchura 42 mm
Anchura (pulgadas) 1,654 inch
Altura 229,5 mm
Altura (pulgadas) 9,035 inch
Profundidad 88,5 mm
Profundidad (pulgadas) 3,484 inch
Profundidad incl. carril DIN 88,5 mm
Peso 302,5 g
Peso neto 278,45 g

Temperaturas

Gama de temperaturas de servicio For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Temperatura de almacenamiento, max. 40 °C
Temperatura de almacenamiento, min. 10 °C
Temperatura de almacenamiento 10 °C...40 °C
Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 120 °C

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX) KEMA98ATEX1684U
Núm. de certificación (IECEX) IECEXKEM07.0053U
Tensión máx. (ATEX) 1100 V
Corriente (ATEX) 167 A
Sección máx. del conductor (ATEX) 70 mm²
Tensión máx. (IECEx) 1100 V
Corriente (IECEX) 167 A
Sección máx. del conductor (IECEX) 70 mm²
Gama de temperaturas de servicio For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Caracterización EN 60079-7 Ex eb II C Gb
Etiqueta Ex 2014/34/UE II 2 G D

Datos nominales

Sección nominal 120 mm²
Tensión nominal 1.000 V
Intensidad nominal 269 A
Corriente en conductor máximo 309 A
Normas IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x 0,12 mΩ
Pérdida de potencia según la norma IEC 60947-7-x 8,61 W
Sobretensión de choque nominal 6 kV
Grado de polución 3

Datos nominales según CSA

Corriente Gr C (CSA) 310 A
Núm. de certificación (CSA) 200039-1244019
Sección máx. del conductor (CSA) 250 kcmil
Sección mín. del conductor (CSA) 10 AWG
Tensión Gr C (CSA) 600 V
