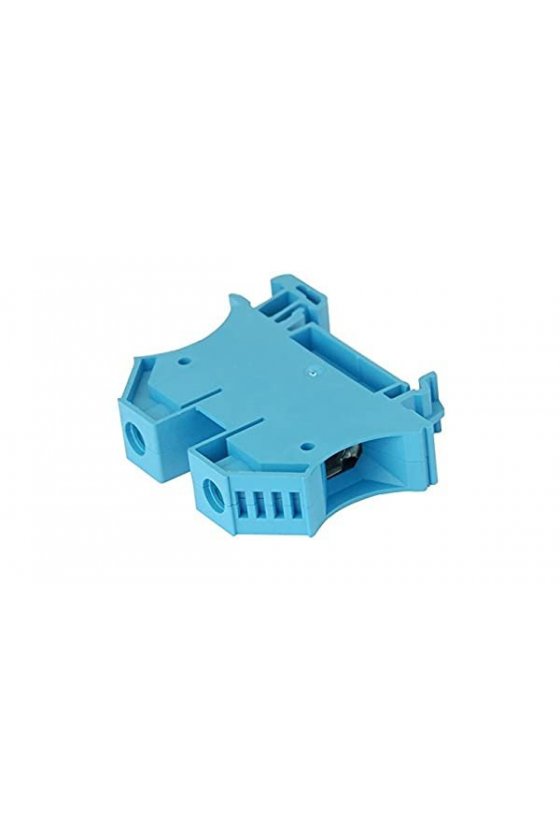

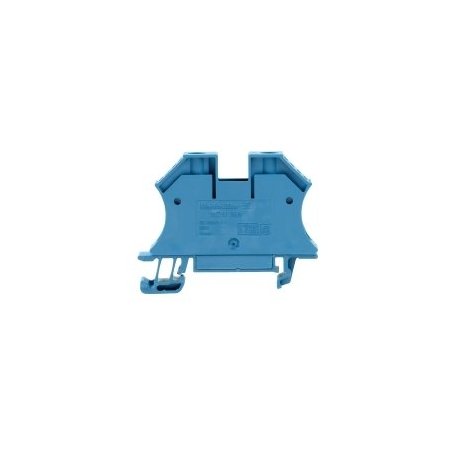

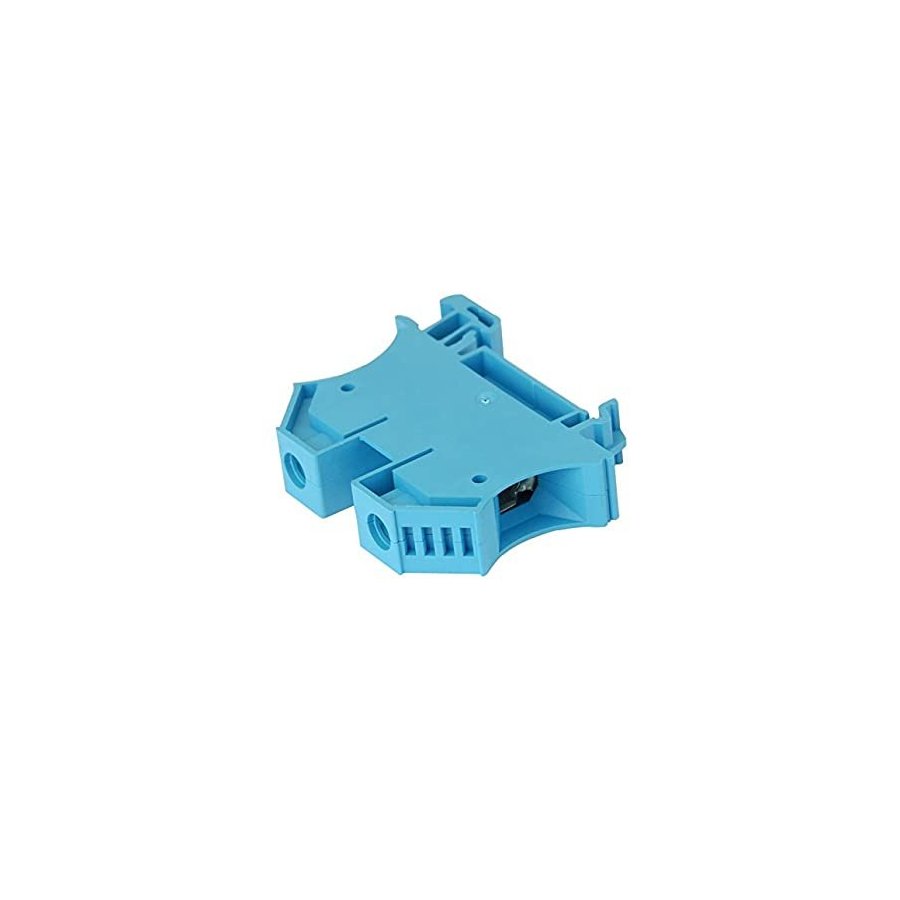

IMAGEN DE REFERENCIA

1036180000 Borne de paso, Conexión brida-tornillo, 16 mm², 690 V, 76 A, azul, WDU 16N BL

0 Reseñas(s)
WDU 16N BL
Contenido: 50 pzas

Tipo WDU 16N BL
Código 1036180000
Versión Borne de paso, Conexión brida-tornillo, 16 mm², 690 V, 76 A, azul
GTIN (EAN) 4008190273224

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido


Tipo WDU 16N BL
Código 1036180000
Versión Borne de paso, Conexión brida-tornillo, 16 mm², 690 V, 76 A, azul
GTIN (EAN) 4008190273224

Dimensiones y pesos

Anchura 12 mm
Anchura (pulgadas) 0,472 inch
Altura 60 mm
Altura (pulgadas) 2,362 inch
Profundidad 46,5 mm
Profundidad (pulgadas) 1,831 inch
Profundidad incl. carril DIN 47 mm
Peso 24,85 g
Peso neto 24,08 g

Temperaturas

Temperatura de almacenamiento, max. 40 °C
Temperatura de almacenamiento, min. 10 °C
Temperatura de almacenamiento 10 °C...40 °C
Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 120 °C

Datos nominales

Sección nominal 16 mm²
Tensión nominal 690 V
Intensidad nominal 76 A
Corriente en conductor máximo 101 A
Normas IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x 0,42 mΩ
Pérdida de potencia según la norma IEC 60947-7-x 2,43 W
Sobretensión de choque nominal 8 kV
Grado de polución 3

Datos nominales según CSA

Corriente Gr C (CSA) 70 A
Corriente Gr D (CSA) 5 A
Núm. de certificación (CSA) 200039-1057876
Sección máx. del conductor (CSA) 6 AWG
Sección mín. del conductor (CSA) 14 AWG
Tensión Gr C (CSA) 300 V
Tensión Gr D (CSA) 600 V
