IMAGEN DE REFERENCIA

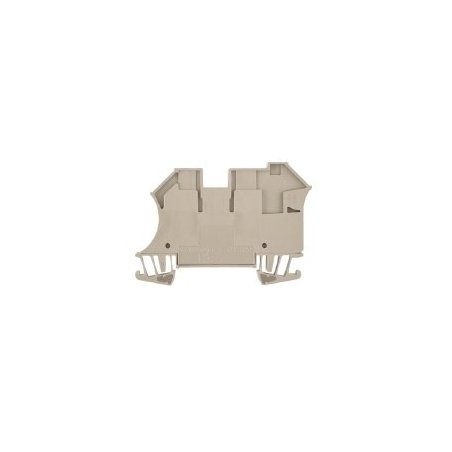

1042400000 Borne de paso, Conexión brida-tornillo, 10 mm², 800 V, 57 A, Beige oscuro, WDU 10/ZR

0 Reseñas(s)
WDU 10/ZR
Contenido: 50 pzas

Tipo WDU 10/ZR
Código 1042400000
Versión Borne de paso, Conexión brida-tornillo, 10 mm², 800 V, 57 A, Beige oscuro
GTIN (EAN) 4032248285655
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo WDU 10/ZR
Código 1042400000
Versión Borne de paso, Conexión brida-tornillo, 10 mm², 800 V, 57 A, Beige oscuro
GTIN (EAN) 4032248285655

Dimensiones y pesos

Anchura 9,9 mm
Anchura (pulgadas) 0,39 inch
Altura 70 mm
Altura (pulgadas) 2,756 inch
Profundidad 49 mm
Profundidad (pulgadas) 1,929 inch
Profundidad incl. carril DIN 49,5 mm
Peso neto

Temperaturas

Temperatura de almacenamiento, max. 40 °C
Temperatura de almacenamiento, min. 10 °C
Temperatura de almacenamiento 10 °C...40 °C
Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 120 °C

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX) DEMKO15ATEX1346U
Núm. de certificación (IECEX) IECEXULD15.0003U
Tensión máx. (ATEX) 550 V
Corriente (ATEX) 30 A
Sección máx. del conductor (ATEX) 6 mm²
Tensión máx. (IECEx) 550 V
Corriente (IECEX) 30 A
Sección máx. del conductor (IECEX) 6 mm²
Gama de temperaturas de servicio Rango de temperatura de funcionamiento, véase Certificado de prueba de tipo CE/Certificado de Conformidad IECEx
Caracterización EN 60079-7 Ex eb II C Gb
Etiqueta Ex 2014/34/UE II 2 G D

Datos nominales

Sección nominal 10 mm²
Tensión nominal 800 V
Intensidad nominal 57 A
Corriente en conductor máximo 76 A
Normas IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x 0,56 mΩ
Pérdida de potencia según la norma IEC 60947-7-x 1,82 W
Sobretensión de choque nominal 8 kV
Categoría de sobretensión III
Grado de polución 3

Datos nominales según CSA

Corriente Gr C (CSA) 30 A
Corriente Gr D (CSA) 5 A
Núm. de certificación (CSA) 200039-1057876
Sección máx. del conductor (CSA) 10 AWG
Sección mín. del conductor (CSA) 26 AWG
Tensión Gr C (CSA) 300 V
Tensión Gr D (CSA) 600 V

Otros datos técnicos

Lados abiertos cerrado
Número de bornes iguales 1
Tipo de montaje enclavado
Versión a prueba de explosivos No
