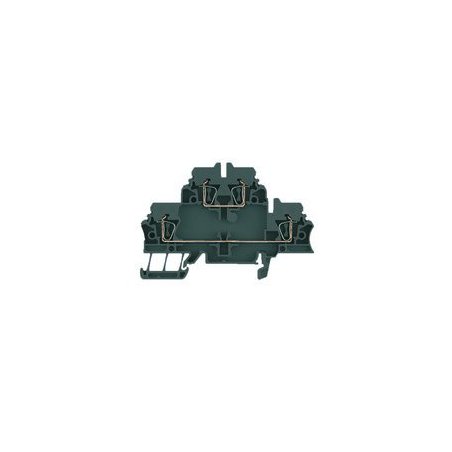

IMAGEN DE REFERENCIA

  • Sobre pedido

1058690000 Borne de paso, Bornes de doble piso, Conexión directa, 2.5 mm², 500 V, 20 A, negro, ZDK 2.5 SW

0 Reseñas(s)
ZDK 2.5 SW
Contenido: 50 pzas

Tipo ZDK 2.5 SW
Código 1058690000
Versión Borne de paso, Bornes de doble piso, Conexión directa, 2.5 mm², 500 V, 20 A, negro
GTIN (EAN) 4050118210842
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido


Tipo ZDK 2.5 SW
Código 1058690000
Versión Borne de paso, Bornes de doble piso, Conexión directa, 2.5 mm², 500 V, 20 A, negro
GTIN (EAN) 4050118210842

Dimensiones y pesos

Anchura 5,1 mm
Anchura (pulgadas) 0,201 inch
Altura 79,5 mm
Altura (pulgadas) 3,13 inch
Profundidad 53 mm
Profundidad (pulgadas) 2,087 inch
Profundidad incl. carril DIN 54 mm
Peso neto 10,66 g

Temperaturas

Temperatura de almacenamiento, max. 40 °C
Temperatura de almacenamiento, min. 10 °C
Temperatura de almacenamiento 10 °C...40 °C
Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 120 °C

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX) DEMKO16ATEX1729U
Núm. de certificación (IECEX) IECEXULD16.0025U
Tensión máx. (ATEX) 440 V
Corriente (ATEX) 20 A
Sección máx. del conductor (ATEX) 2.5 mm²
Tensión máx. (IECEx) 440 V
Corriente (IECEX) 20 A
Sección máx. del conductor (IECEX) 2.5 mm²
Caracterización EN 60079-7 Ex eb II C Gb
Etiqueta Ex 2014/34/UE II 2 G D

Conductor embornable (conexión nominal)

Calibre según 60 947-1 A2
Dimens. caña destornillador 0,6 x 3,5 mm
Dirección de conexión arriba
Longitud de desaislado 10 mm
Número de conexiones 4
Sección de conexión del conductor AWG, min. AWG 24
Sección de conexión del conductor AWG, máx. AWG 14
Sección de conexión del conductor, flexible, max. 2,5 mm²
Sección de conexión del conductor, flexible, min. 0,5 mm²
Sección de embornado, máx. 2,5 mm²
Sección de embornado, mín. 0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. 2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. 0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. 2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. 0,5 mm²
Sección transversal de conductor, núcleo rígido, máx. 2,5 mm²
Sección transversal de conductor, núcleo rígido, mín. 0,5 mm²
Tipo de conexión Conexión directa

Datos nominales

Sección nominal 2,5 mm²
Tensión nominal 500 V
Intensidad nominal 20 A
Corriente en conductor máximo 20 A
Normas IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x 1,33 mΩ
Pérdida de potencia según la norma IEC 60947-7-x 0,77 W
Sobretensión de choque nominal 6 kV
Grado de polución 3

Otros datos técnicos

Lados abiertos derecha
Número de bornes iguales 1
Tipo de montaje enclavado
Versión a prueba de explosivos RAL 7001
