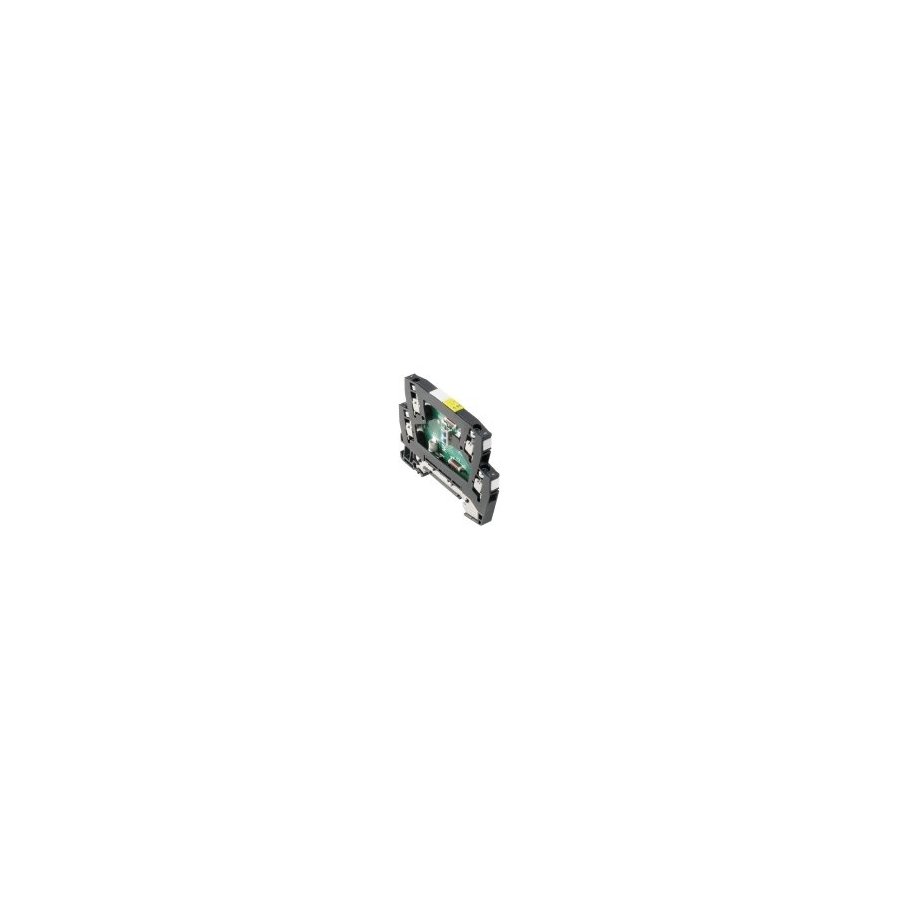

IMAGEN DE REFERENCIA

1063720000 Protector de sobretensión Instrumentación, Medición, Control, 12 V, 500 mA, IEC 61643-21, VSSC4 CL 12VDC 0.5A

VSSC4 CL 12VDC 0.5A
Contenido: 1 pzas

Tipo VSSC4 CL 12VDC 0.5A
Código 1063720000
Versión Protector de sobretensión Instrumentación, Medición, Control, 12 V, 500 mA, IEC 61643-21, HART-compatible
GTIN (EAN) 4032248829071
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Datos generales para pedido

Tipo VSSC4 CL 12VDC 0.5A
Código 1063720000
Versión Protector de sobretensión Instrumentación, Medición, Control, 12 V, 500 mA, IEC 61643-21, HART-compatible
GTIN (EAN) 4032248829071

Dimensiones y pesos

Anchura 6,2 mm
Anchura (pulgadas) 0,244 inch
Altura 76 mm
Altura (pulgadas) 2,992 inch
Profundidad 58,5 mm
Profundidad (pulgadas) 2,303 inch
Peso neto 26,6 g

Probabilidad de avería

λges 19
MTTF 6.008 Años
PFH en 1*10-9 1/h 1,95
SFF 89,74 %
SIL PAPER SIL Paper
SIL según IEC 61508 2

Datos nominales IEC / EN

Tensión nominal (DC) 12 V
Tipo de tensión DC
Tensión continua máxima, Uc (DC) 15 V
Corriente descarga máxima (8/20 µs) 10 kA
Corriente de fuga In (8/20µs) conductor-PE 2.5 kA
Corriente descarga nominal Imáx (8/20µs) conductor-PE 5 kA
Corriente de fuga In (8/20µs) conductor-conductor 2.5 kA
Corriente descarga nominal Imáx (8/20µs) conductor-conductor 5 kA
Corriente de choque del rayo Iimp (10/350 µs) 0,5 kA
Corriente de choque del rayo Iimp (10/350 µs) Conductor-PE 0,5 kA
Fusible 0,5 A
Normas IEC 61643-21, HART-compatible
Nivel de protección UP (típ.) < 1000 V
Atenuación por inserción 791,76 kHz
Capacidad de retroceso del impulso ≤ 20 ms
Características de transmisión de la señal (-3 dB) 750 KHz
Clase de requisitos según IEC 61643-21 C2, C3, D1
Corriente nominal IN 500 mA
Modo de caída de sobrecarga Modus 2
Número de polos 1
Resistencia a la corriente de choque C2 2.5 kA 8/20 µs 5 kV 1.2/50 µs
Resistencia a la corriente de choque C3 50 A 10/1000 μs
Resistencia a la corriente de choque D1 0,5 kA 10/350 μs
Resistencia de paso 1,8 Ω 10 %

Datos generales

Carril TS 35
Color negro
Diseño Borne
Función de separación No
Grado inflamabilidad según UL 94 V-0
Indicación óptica de funcionamiento No
Segmento Medición - Control - Regulación
Tipo de protección IP20
Versión Protector de sobretensión, IMC

Protección de datos CSA

Capacidad interna, máx. CI 1 nF
Corriente de entrada, máx. II 500 mA
Grupo de gas C IIB
Grupo de gas D IIA
Grupos de gas A, B IIC
Inductancia interna máx. LI 0 µH
Tensión de entrada, máx. Ui 15 V
