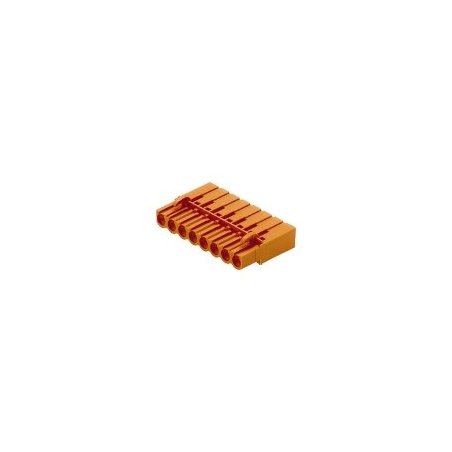

1100600000 Conector para placa, enchufe hembra, 5.08 mm, Conexión crimpada, BLC 5.08/18/180R OR BX

BLC 5.08/18/180R OR BX
Contenido: 20 pzas

Tipo BLC 5.08/18/180R OR BX
Código 1100600000
Versión Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 18, 180°, Conexión crimpada, Sección de embornado, máx. : 2.5 mm², Caja
GTIN (EAN) 4032248875351
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Datos generales para pedido

Tipo BLC 5.08/18/180R OR BX
Código 1100600000
Versión Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 18, 180°, Conexión crimpada, Sección de embornado, máx. : 2.5 mm², Caja
GTIN (EAN) 4032248875351

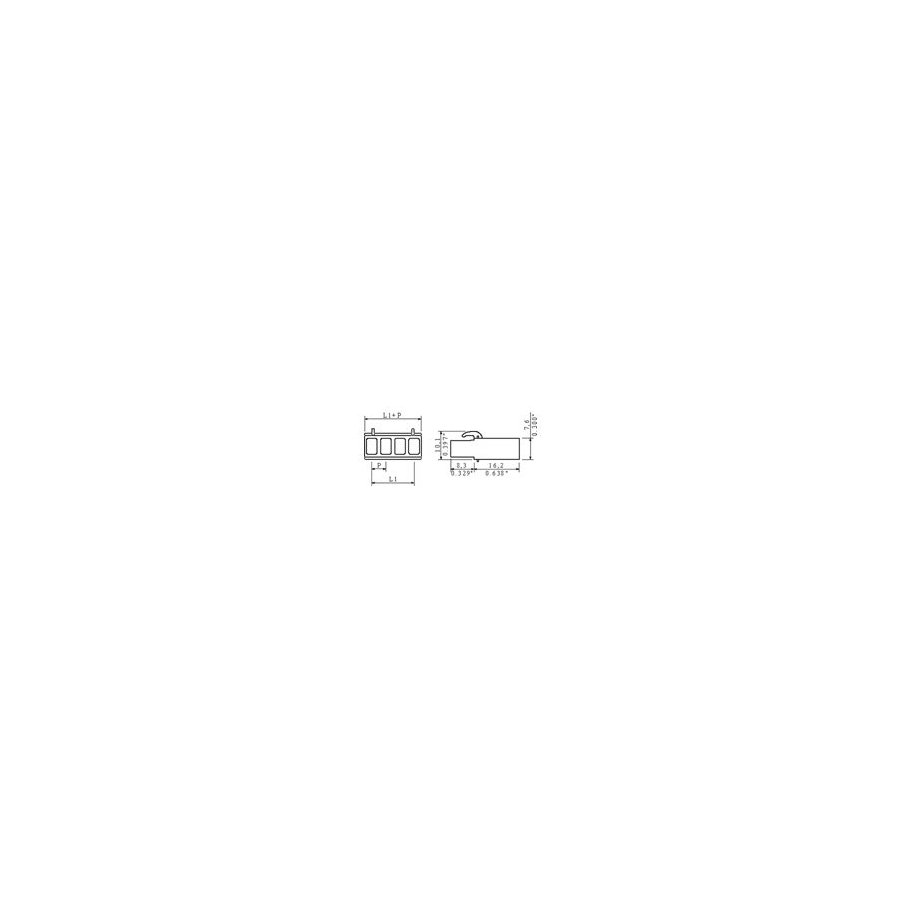

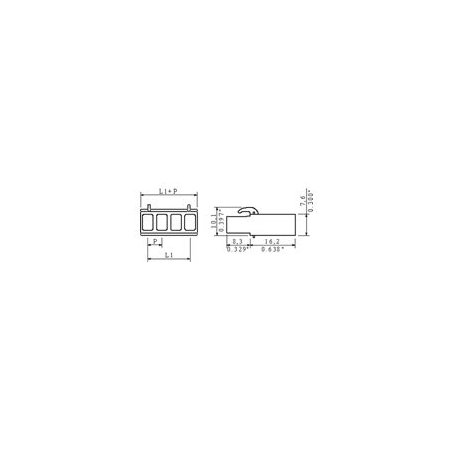

Dimensiones y pesos

Anchura 91,44
Anchura (pulgadas) 3,6 inch
Altura 10,1 mm
Altura (pulgadas) 0,398 inch
Profundidad 24,5 mm
Profundidad (pulgadas) 0,965 inch
Peso neto 11,63 g

Parámetros del sistema

Familia del producto OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión Conexión de campo
Técnica de conexión de conductores Conexión crimpada
Paso en mm (P) 5,08 mm
Paso en pulgadas (P) 0,2 inch
Dirección de salida de conductor 180°
Número de polos 18
L1 en mm 86,36 mm
Número de series 1
Número de filas de polos
Sección nominal 2,5 mm²
Protección contra contacto según DIN VDE 57106 protección de dedos
Resistencia de paso ≤ 5mΩ
Codificable
Longitud de desaislado 5 mm
Ciclos de enchufado 25
Fuerza de inserción/polo, máx. 8,5 N
Fuerza de extracción/polo, máx. 6,5 N

Conductores aptos para conexión

Sección de embornado, mín. 0,22 mm²
Sección de embornado, máx. 2,5 mm²
Sección de conexión del conductor AWG, min. AWG 24
Sección de conexión del conductor AWG, máx. AWG 14
Flexible, mín. H05(07) V-K 0,5 mm²
Flexible, máx. H05(07) V-K 2,5 mm²
Texto de referencia El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P), La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
Sección de embornado máx. 2,5 mm²

Datos nominales conformes a IEC

testado según la norma IEC 60664-1, IEC 61984

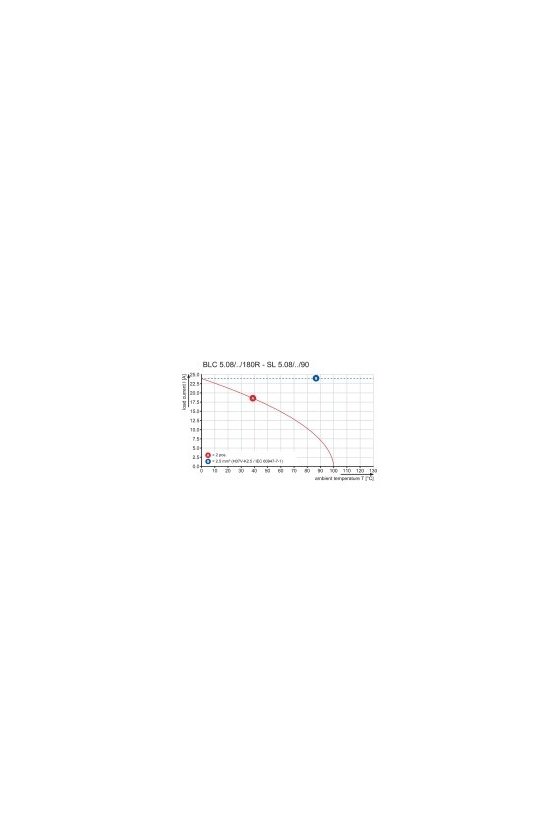

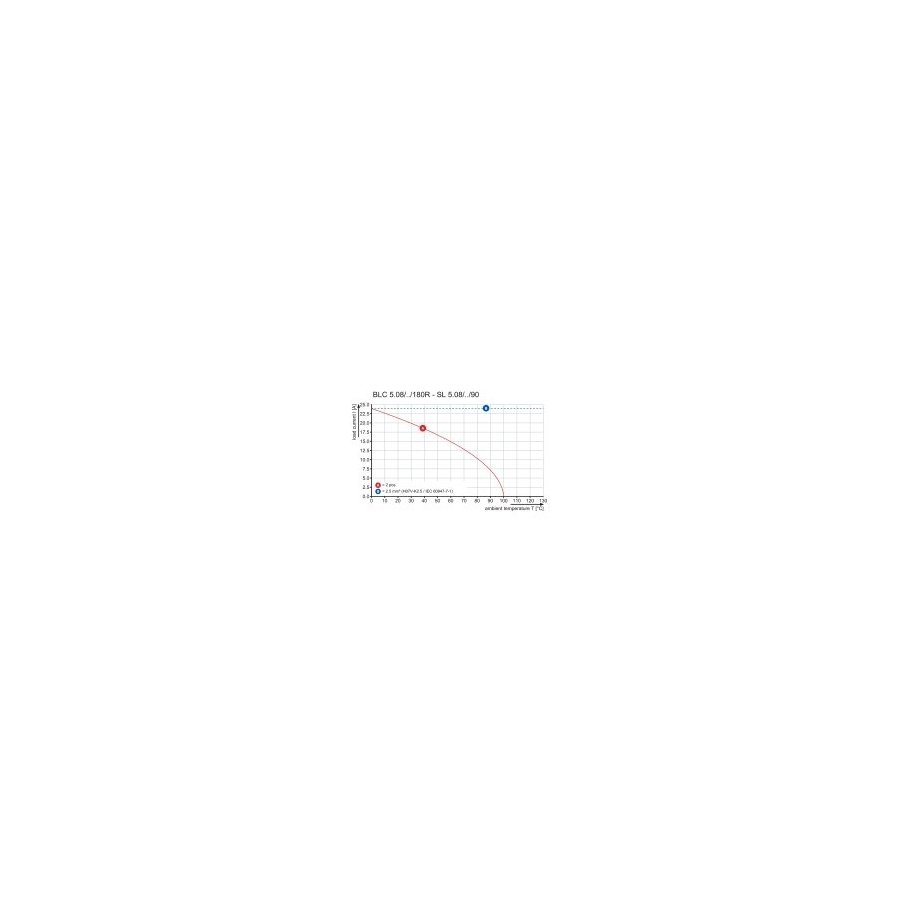

Corriente nominal, número de polos mín. (Tu=20 °C) 21 A
Corriente nominal, número de polos máx. (Tu=20 °C) 14,5 A
Corriente nominal, número de polos mín. (Tu=40 °C) 18 A
Corriente nominal, número de polos máx. (Tu=40 °C) 12,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2 400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2 320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3 250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2 4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2 4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 4 kV
Resistencia a corrientes de corta duración 3 x 1s mit 120 A

Embalaje

Embalaje Caja
Longitud de VPE 50 mm
Anchura VPE 96 mm
Altura de VPE 175 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
Estándar borrador DIN VDE 0627, sección 6.2.2 / 09.91, DIN IEC 512, apartado 7, sección 5 / 05.94
Prueba durabilidad
Evaluación superado
