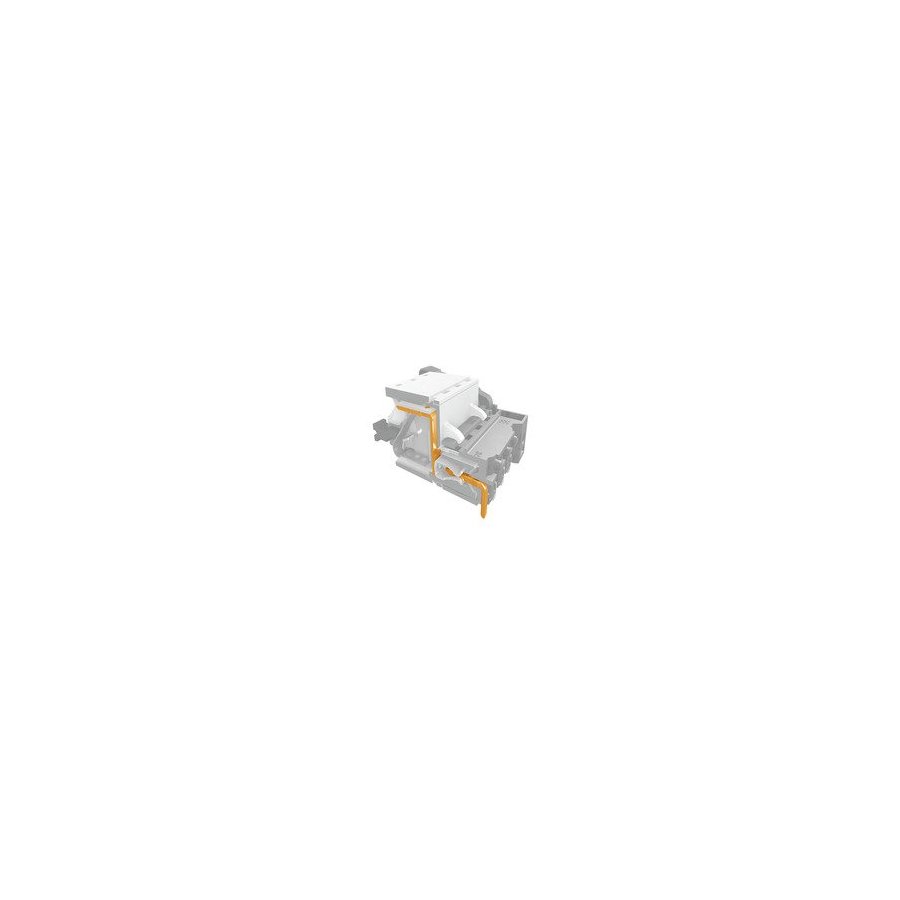

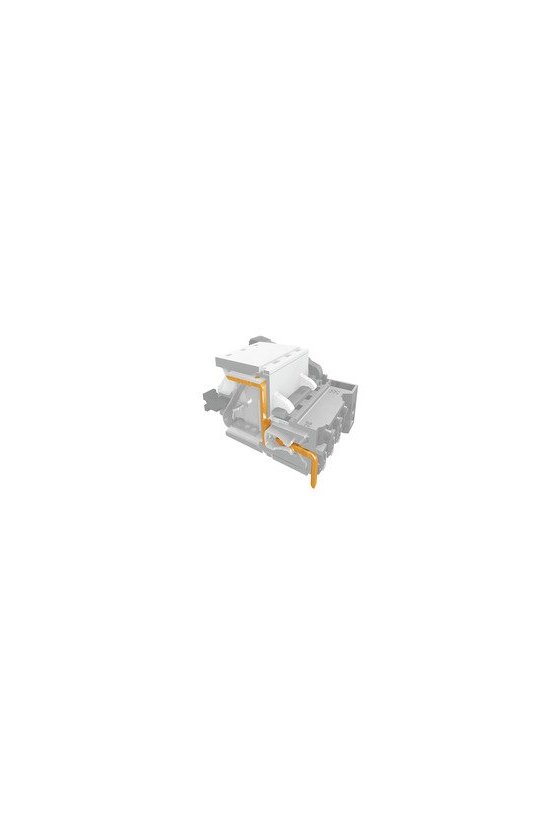

IMAGEN DE REFERENCIA

1147430000 Conector para placa c.i., Conector macho, estañado, naranja, Caja, SL 5.08HC/06/180B 3.2SN OR BX

SL 5.08HC/06/180B 3.2SN OR BX
Contenido: 50 pzas

Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo SL 5.08HC/06/180B 3.2SN OR BX
Código 1147430000
Versión Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN) 4032248933280
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Datos generales para pedido

Tipo SL 5.08HC/06/180B 3.2SN OR BX
Código 1147430000
Versión Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN) 4032248933280

Dimensiones y pesos

Anchura 32,24
Anchura (pulgadas) 1,269 inch
Altura 15,2 mm
Altura (pulgadas) 0,598 inch
Altura construcción baja 12 mm
Profundidad 8,5 mm
Profundidad (pulgadas) 0,335 inch
Peso neto 2,44 g

Especificaciones del sistema

Familia del producto OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión Conexión de tarjetas
Montaje sobre placas c.i. Conexión por soldadura THT
Paso en mm (P) 5,08 mm
Paso en pulgadas (P) 0,2 inch
Angulo de salida 180°
Número de polos 6
Número de terminales de soldadura por polo
Longitud del terminal de soldadura (l) 3,2 mm
Tolerancia de longitud del pin de soldadura +0,1 / -0,3 mm
Tolerancia de posición del terminal de soldadura ± 0,1 mm
Dimensiones del pin de soldadura d = 1,2 mm, octogonal
Dimensiones del pin de soldadura = d tolerancia 0 / -0,03 mm
Diámetro de la perforación (D) 1,3 mm
Tolerancia de diámetro de la perforación (D) + 0,1 mm
L1 en mm 25,4 mm
L1 en pulgadas 1 inch
Número de series 1
Número de filas de polos
Resistencia de paso ≤ 5mΩ
Codificable
Ciclos de enchufado 25
Fuerza de inserción/polo, máx. 10 N
Fuerza de extracción/polo, máx. 7,5 N

Embalaje

Embalaje Caja
Longitud de VPE 40 mm
Anchura VPE 70 mm
Altura de VPE 165 mm
