1149900000 Conector para placa, Conector macho, soldadura THT, SL 5.08HC/17/180B 3.2SN BK BX

0 Reseñas(s)

Referencia SL 5.08HC/17/180B 3.2SN BK BX

Contenido: 20 pzas

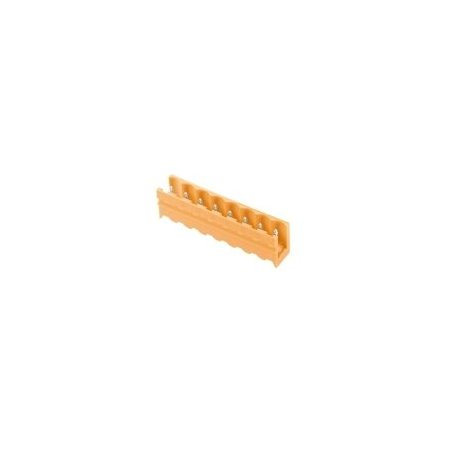

Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 8, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	SL 5.08HC/17/180B 3.2SN BK BX
Código	1149900000
Versión	Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 17, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
GTIN (EAN)	4032248935307

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	SL 5.08HC/17/180B 3.2SN BK BX
Código	1149900000
Versión	Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 17, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
GTIN (EAN)	4032248935307

Dimensiones y pesos

Anchura	88,12
Anchura (pulgadas)	3,469 inch
Altura	15,2 mm
Altura (pulgadas)	0,598 inch
Altura construcción baja	12 mm
Profundidad	8,5 mm
Profundidad (pulgadas)	0,335 inch
Peso neto	6,9 g

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	5,08 mm
Paso en pulgadas (P)	0,2 inch
Angulo de salida	180°
Número de polos	6
Número de terminales de soldadura por polo	1
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,3 mm
Tolerancia de posición del terminal de soldadura	± 0,1 mm
Dimensiones del pin de soldadura	d = 1,2 mm, octogonal
Dimensiones del pin de soldadura = d tolerancia	0 / -0,03 mm
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	25,4 mm
L1 en pulgadas	1 inch
Número de series	1
Número de filas de polos	1
Resistencia de paso	≤ 5mΩ
Codificable	Sí
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	10 N
Fuerza de extracción/polo, máx.	7,5 N

Embalaje

Embalaje	Caja
Longitud de VPE	40 mm
Anchura VPE	70 mm
Altura de VPE	165 mm

FICHA TÉCNICA

Descargar (1.65MB)
