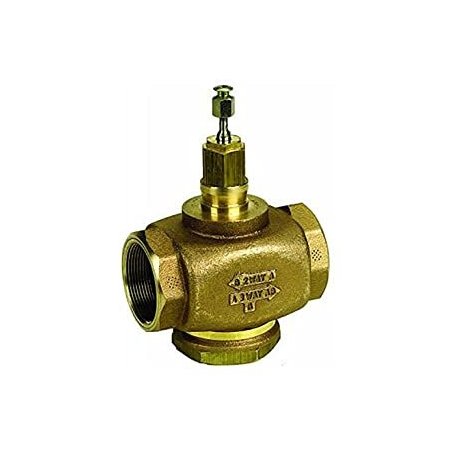

Caracteristicas

• Los tamaños varían de 1/2 a 2 pulgadas.
• Acción directa e inversa
• Modelos de vapor a alta presión con molduras de acero inoxidable
• Embalaje autoajustable con resorte.
• El vástago de acero inoxidable evita la corrosión.
• Los diseños de las válvulas proporcionan características de flujo con un porcentaje igual para un control estrecho del agua, y características lineales del flujo para un control estrecho del vapor o agua enfriada.

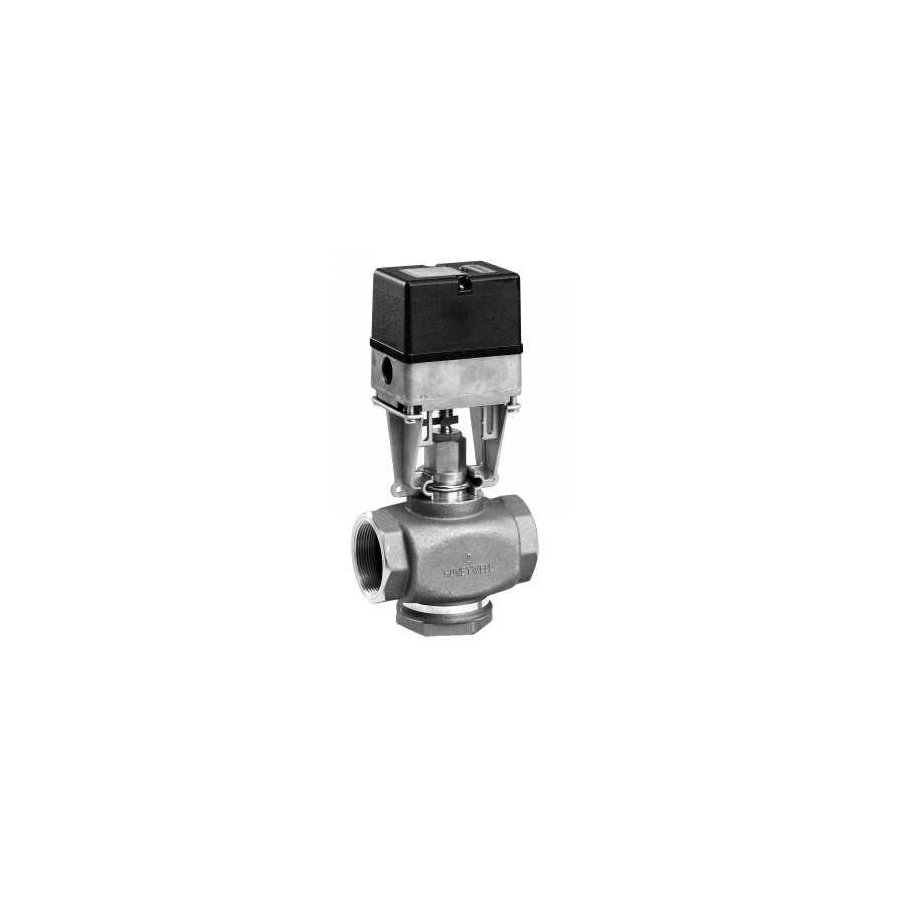

• Las válvulas utilizan montaje directo, actuadores de válvulas lineales eléctricos o neumáticos; Enlace Q5001 con Motor Modutrol; o enlaces Q5020 / Q5022A con actuadores rotativos de acoplamiento directo para operar la válvula.
• No apto para gases combustibles.

Especificaciones del producto

Dimensiones (in.)

6 5/8 in. alto x 3 1/4 in. de ancho x 1 9/16 in.

Dimensiones (mm)

168 mm de alto x 82 mm de ancho x 39 mm de profundidad

Presión máxima de funcionamiento seguro (psi)

100 psi/337 F vapor

Presión máxima de funcionamiento seguro (kPa)

690 kPa/169C vapor

Utilizado con

Q5001/Modutrol IV Motor; MP953; Q5020/DCA; ML6984/ML7984; ML6420,21A,25; ML7420/ML7421A/ML7425

Rango de temperatura ambiente (F)

36 F a 248 F de agua; 340 F vapor

Rango de temperatura ambiente (C)

2 C a 120 C de agua; 171 C de vapor

Tipo de conexión

NPT femenino

Patrón de cuerpo

Bidireccional

Tamaño de la tubería (pulgadas)

3/4 de in.

Tamaño de tubería (DN)

DN20

Tamaño del capó (in. )

1-3/8 in.

Clasificaciones máximas de presión diferencial (cierre) (psi)

240 psi; Para el servicio de agua silenciosa--20 psid

Clasificaciones máximas de presión diferencial (cierre) (kPa)

1655 kPa; Para el servicio de agua silenciosa--138 kPa

Capacidad (Cv)

7.3 Cv

Capacidad (Kv)

6.3 kvs

Acción de la válvula

Tallo hacia abajo para cerrar

Tipo de válvula

Válvula de globo

Fluido controlado

Agua fría o caliente con hasta 50% de glicol o vapor. No para uso con combustibles.

Materiales (Cuerpo)

Latón Rojo

Materiales (asiento)

Acero Inoxidable

Materiales (Stem)

Acero Inoxidable

Materiales (cartucho)

Acero Inoxidable

Característica de flujo

Lineal

Actuación

Debe comprarse por separado

Clasificación de presión estática (psi)

Cumple con ansi 150 estándar

Clasificación de presión estática (kPa)

Cumple con ansi 150 estándar

Calificación ANSI/ASME

150

Viaje del tallo (in.)

3/4 de in.

Recorrido del tallo (mm)

20 mm

Tamaño del capó (mm)

35 mm

Materiales (Plug/Ball/Disc)

Acero Inoxidable

Materiales (embalaje)

Teflón

Fuga

Asiento: 0,05% de Cv

Aprobaciones, Número CRN

0C0861.9087YTN/0C0861.114
