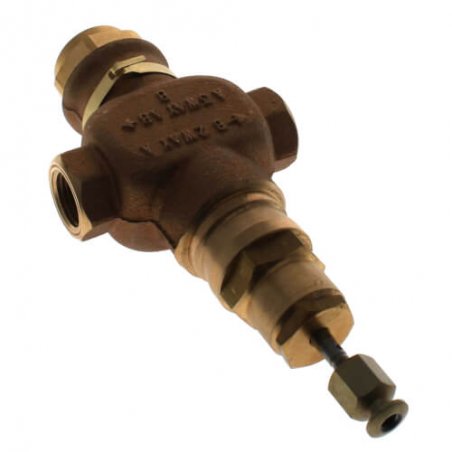

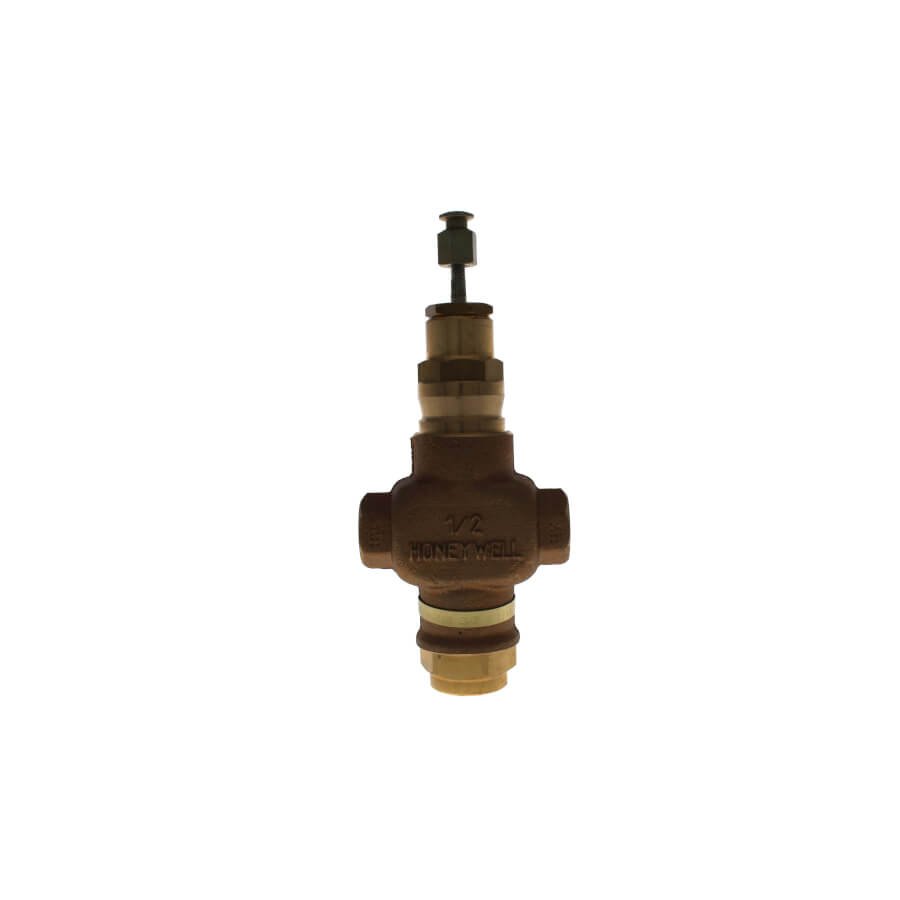

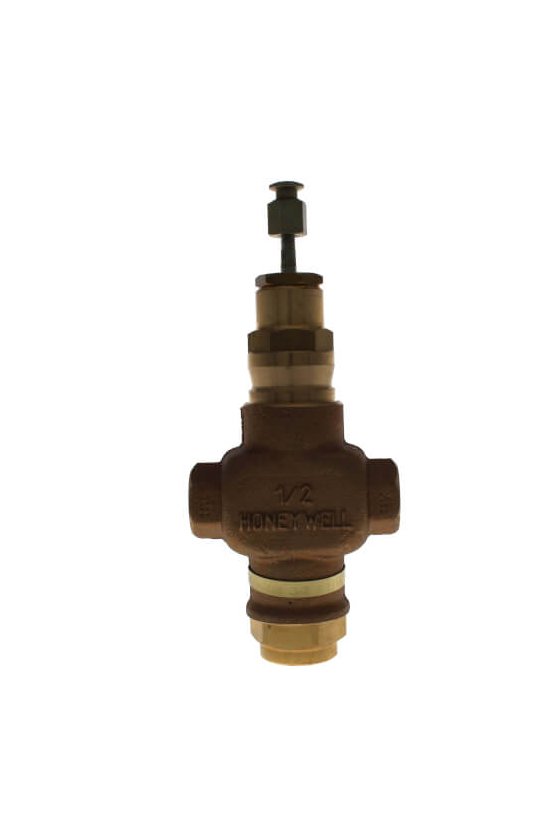

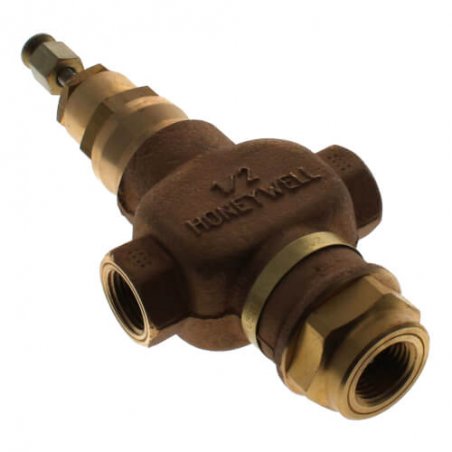

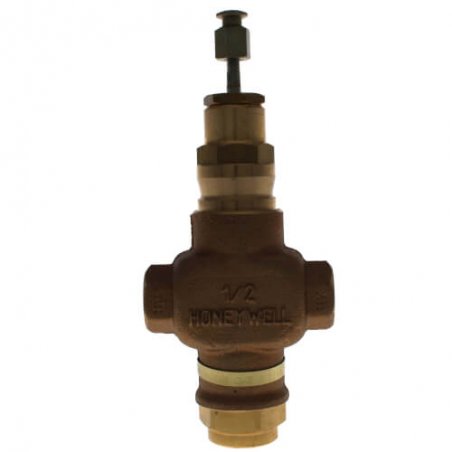

V5013N1030 Válvula Mezcladora De Tres Vías
La V5013N es una válvula de globo roscada de tres vías que controla el agua caliente, el agua fría y las soluciones de glicol (concentración de hasta el 50 por ciento) en aplicaciones HVAC de calefacción o refrigeración. Las válvulas se utilizan para mezclar el servicio para dirigir el flujo desde una o dos entradas a una salida común en sistemas de control de modulación o de dos posiciones.
DESCRIPCION DEL PRODUCTO
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
Visión general
La V5013N es una válvula de globo roscada de tres vías que controla el agua caliente, el agua fría y las soluciones de glicol (hasta un 50 por ciento de concentración), en aplicaciones de calefacción o refrigeración de HVAC. Las válvulas dirigen el flujo de una o dos entradas a una salida común.
Funciones
- Cuerpo de latón rojo con conexiones roscadas NPT.
- Tallo de acero inoxidable y tapón de latón.
- Baja capacidad de fuga de asiento, < 0,05%.
- Embalaje autoajustado con resorte.
- 50:1 rangeability por VDI/VDE 2173.
- Flujo total constante a lo largo de un recorrido total del vástago.
- Posicionamiento preciso para garantizar un control de temperatura de última generación.
- Los tamaños varían de 1/2 pulgada a 2 pulgadas.
- Las válvulas utilizan actuadores de válvulas eléctricas o neumáticas de montaje directo; Q5001 enlace con Modutrol Motor; o enlaces Q5020/Q5022 con actuadores acoplados directos para operar la válvula.
- Reempaquete y reconstruya los kits disponibles para el mantenimiento de campo.
- No apto para gases combustibles.
Especificaciones del producto
- Dimensiones (in.)
- 8 5/16 in. alto x 3 1/4 in. de ancho x 1 9/16 in.
- Dimensiones (mm)
- 210 mm de alto x 82 mm de ancho x 39 mm de profundidad
- Presión máxima de funcionamiento seguro (psi)
- 217 psi a 248 F
- Presión máxima de funcionamiento seguro (kPa)
- 1500 kPa a 120 C
- Utilizado con
- Q5001/Modutrol IV Motor; Q5020/DCA; ML6984/ML7984; ML6420,21A,25; ML7420/ML7421A/ML7425
- Rango de temperatura ambiente (F)
- 36 F a 248 F de agua
- Rango de temperatura ambiente (C)
- 2 C a 120 C de agua
- Tipo de conexión
- NPT femenino
- Patrón de cuerpo
- Mezcla de tres vías, portabilidad A-B-AB
- Tamaño de la tubería (pulgadas)
- 1/2 in.
- Tamaño de tubería (DN)
- DN15
- Tamaño del capó (in. )
- 1-3/8 in.
- Clasificaciones máximas de presión diferencial (cierre) (psi)
- 240 psi; Para el servicio de agua silenciosa--20 psid
- Clasificaciones máximas de presión diferencial (cierre) (kPa)
- 1655 kPa; Para el servicio de agua silenciosa--138 kPa
- Capacidad (Cv)
- 2.9 Cv
- Capacidad (Kv)
- 2.5 kvs
- Acción de la válvula
- Mezcla
- Tipo de válvula
- Válvula de globo
- Fluido controlado
- Agua fría o caliente con hasta 50% de glicol. No para uso con combustibles.
- Materiales (Cuerpo)
- Latón Rojo
- Materiales (asiento)
- Acero inoxidable reemplazable (superior), latón reemplazable (inferior)
- Materiales (Stem)
- Acero Inoxidable
- Característica de flujo
- Porcentaje Igual (A-AB); Lineal (B-AB)
- Actuación
- Debe comprarse por separado
- Clasificación de presión estática (psi)
- Cumple con ansi 150 estándar
- Clasificación de presión estática (kPa)
- Cumple con ansi 150 estándar
- Calificación ANSI/ASME
- 150
- Viaje del tallo (in.)
- 3/4 de in.
- Recorrido del tallo (mm)
- 20 mm
- Tamaño del capó (mm)
- 35 mm
- Materiales (Plug/Ball/Disc)
- Latón
- Materiales (embalaje)
- Teflón/EPDM
- Fuga
- 0.05% de Cv
- Aprobaciones, Número CRN
- 0C0861.9087YTN/0C0861.123
