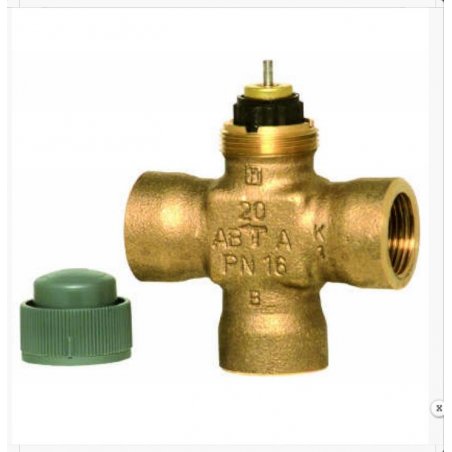

IMAGEN DE REFERENCIA

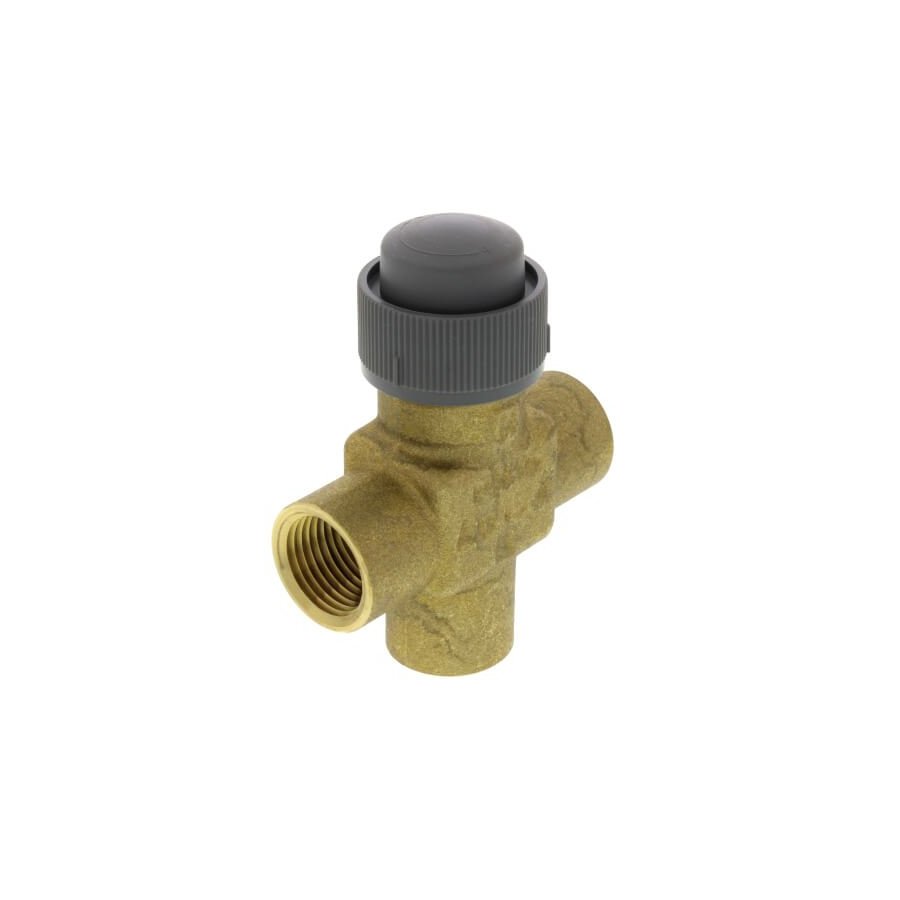

V5863A2046 1/2 en válvula npt de 3 vías

V5863A2046

1/2 en válvula NPT de 3 vías

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Las válvulas de globo de cartucho de tres vías controlan el agua caliente y/o fría para unidades terminales VAV, unidades de bobina de ventilador, pequeños recalentadores y reenfriadores en sistemas de control de temperatura eléctricos/electrónicos.

Funciones

  • La carrera larga permite un mayor rango de control.
  • El asiento de válvula suave proporciona una baja tasa de fugas.
  • Las plaquitas para válvulas de 1/2 y 3/4 "4" se pueden cambiar sin válvula de drenaje cuando se utilizan con una herramienta de reemplazo de plaquitas.
  • Cuerpo de latón y vástago de acero inoxidable.
  • La cubierta de plástico roscado/mango manual permite el funcionamiento manual.
  • Fácilmente instalado en áreas donde el espacio es limitado.

Especificaciones del producto

Dimensiones (in.)
3 11/32 in. alto x 3/4 in. de ancho x 3 in. profundo
Dimensiones (mm)
84 mm de alto x 19 mm de ancho x 76 mm de profundidad
Presión máxima de funcionamiento seguro (psi)
235 psi
Presión máxima de funcionamiento seguro (kPa)
1620 kPa
Utilizado con
M6410A1029; M6435A1004; M7410F1000; M7435F1001; MP958
Rango de temperatura ambiente (F)
36 F a 230 F
Rango de temperatura ambiente (C)
2 C a 110 C
Tipo de conexión
NPT femenino
Patrón de cuerpo
Triple
Tamaño de la tubería (pulgadas)
1/2 in.
Tamaño de tubería (DN)
DN15
Clasificaciones máximas de presión diferencial (cierre) (psi)
34 psi
Clasificaciones máximas de presión diferencial (cierre) (kPa)
234 kPa
Capacidad (Cv)
1.9 Cv
Capacidad (Kv)
1.6 kvs
Acción de la válvula
Tallo hasta el cierre
Tipo de válvula
Válvula de globo de cartucho
Fluido controlado
Agua fría o caliente con hasta 50% de glicol. No para uso con vapor o combustibles.
Materiales (Cuerpo)
Latón
Materiales (asiento)
Latón
Materiales (Stem)
Acero Inoxidable
Materiales (cartucho)
Latón
Característica de flujo
Porcentaje Igual
Actuación
Debe comprarse por separado
Viaje del tallo (in.)
1/4 de in.
Recorrido del tallo (mm)
6,4 mm
Materiales (Plug/Ball/Disc)
Latón
Fuga
ANSI Clase IV (0,01% del cv máximo)

FICHA TÉCNICA
