IMAGEN DE REFERENCIA

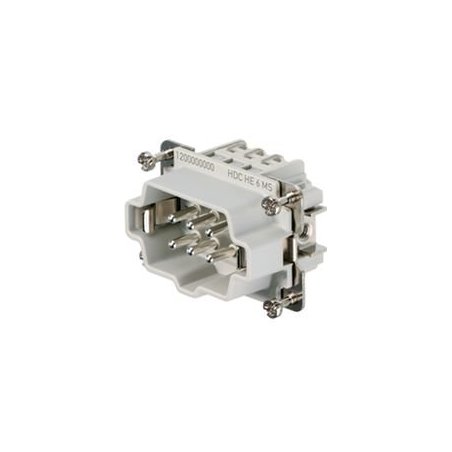

1200000000 Conector, Macho, 500 V, 24 A, Número de polos: 6, Conexión brida-tornillo, Grupo: 3, HDC HE 6 MS

HDC HE 6 MS
Contenido: 1 pzas

HDC - Conector, Macho, 500 V, 24 A, Número de polos: 6, Conexión brida-tornillo, Grupo: 3

Tipo HDC HE 6 MS
Código 1200000000
Versión HDC - Conector, Macho, 500 V, 24 A, Número de polos: 6, Conexión brida-tornillo, Grupo: 3
GTIN (EAN) 4008190067564

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Datos generales para pedido

Tipo HDC HE 6 MS
Código 1200000000
Versión HDC - Conector, Macho, 500 V, 24 A, Número de polos: 6, Conexión brida-tornillo, Grupo: 3
GTIN (EAN) 4008190067564

Dimensiones y pesos

Anchura 34
Anchura (pulgadas) 1,339 inch
Altura 35,7 mm
Altura (pulgadas) 1,406 inch
Profundidad 51 mm
Profundidad (pulgadas) 2,008 inch
Peso neto 50 g

Datos de conexión PE

Dimens. caña destornillador de estrella gr. PH1
Dimens. caña destornillador pala plana (conexión PE) SD 0,8 x 4,0
Longitud de desaislado, PE en un lado 10 mm
Par de apriete mín. PE en un lado 1,2 Nm
Par de apriete, máx. PE en un lado 1,5 Nm
Sección de conexión del conductor AWG (PE), máx. AWG 12
Sección de conexión del conductor AWG (PE), mín. AWG 20
Sección de conexión del conductor, flexible, max. 2,5 mm²
Sección de conexión del conductor, flexible, min. 0,5 mm²
Sección de conexión del conductor, rígido, max. 2,5 mm²
Sección de conexión del conductor, rígido, min. 0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. 2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. 0,5 mm²
Sección nominal 4 mm²
Tipo de conexión PE Conexión brida-tornillo
Tornillo de fijación M 4

Versión

Dimens. caña destornillador gr. PH1
Dimens. caña destornillador pala plana (conexión brida-tornillo) SD 0,6 x 3,5
Grupo 3
Longitud de desaislado, conexión nominal 9 mm
Material aleación de cobre
Par de apriete máx. contacto principal 0,55 Nm
Par de apriete mín. contacto principal 0,5 Nm
Resistencia de paso ≤ 2mΩ
Sección de conexión del conductor AWG, min. AWG 20
Sección de conexión del conductor AWG, máx. AWG 14
Sección de conexión del conductor, flexible, max. 2,5 mm²
Sección de conexión del conductor, flexible, min. 0,5 mm²
Sección de conexión del conductor, max. 2,5 mm²
Sección de conexión del conductor, min. 0,5 mm²
Sección de conexión del conductor, rígido, max. 2,5 mm²
Sección de conexión del conductor, rígido, min. 0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. 2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. 0,5 mm²
Superficie Plata pasivado
Tipo de conexión Conexión brida-tornillo
Tornillo de apriete M 3
