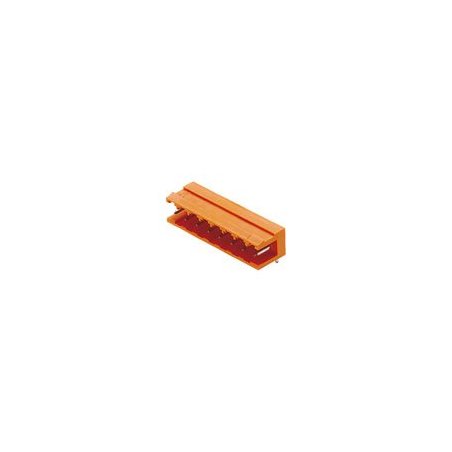

1238660000 onector para placa c.i., Conector macho, abierto lateralmente, estañado, naranja, Caja, SLA 08/90 3.2SN OR BX

0 Reseñas(s)

Referencia SLA 08/90 3.2SN OR BX

Contenido: 50 pzas

Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	SLA 08/90 3.2SN OR BX
Código	1238660000
Versión	Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190022853

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	SLA 08/90 3.2SN OR BX
Código	1238660000
Versión	Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190022853

Dimensiones y pesos

Anchura	40,64
Anchura (pulgadas)	1,6 inch
Altura	12,6 mm
Altura (pulgadas)	0,496 inch
Altura construcción baja	9,4 mm
Profundidad	12 mm
Profundidad (pulgadas)	0,472 inch
Peso neto	3,9 g

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie BLA/SLA 5.08
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	5,08 mm
Paso en pulgadas (P)	0,2 inch
Angulo de salida	90°
Número de polos	8
Número de terminales de soldadura por polo	1
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de posición del terminal de soldadura	± 0,1 mm
Dimensiones del pin de soldadura	d = 1,2 mm, octogonal
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	35,56 mm
L1 en pulgadas	1,4 inch
Número de series	1
Número de filas de polos	1
Protección contra contacto según DIN VDE 57106	Protección frente a contactos con el dorso de la mano
Resistencia de paso	5,50 mΩ
Codificable	Sí
Ciclos de enchufado	25
Fuerza de extracción/polo, máx.

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)	12,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)	16 A
Corriente nominal, número de polos máx. (Tu=40 °C)	11 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 100 A

FICHA TÉCNICA

Descargar (911.65KB)
