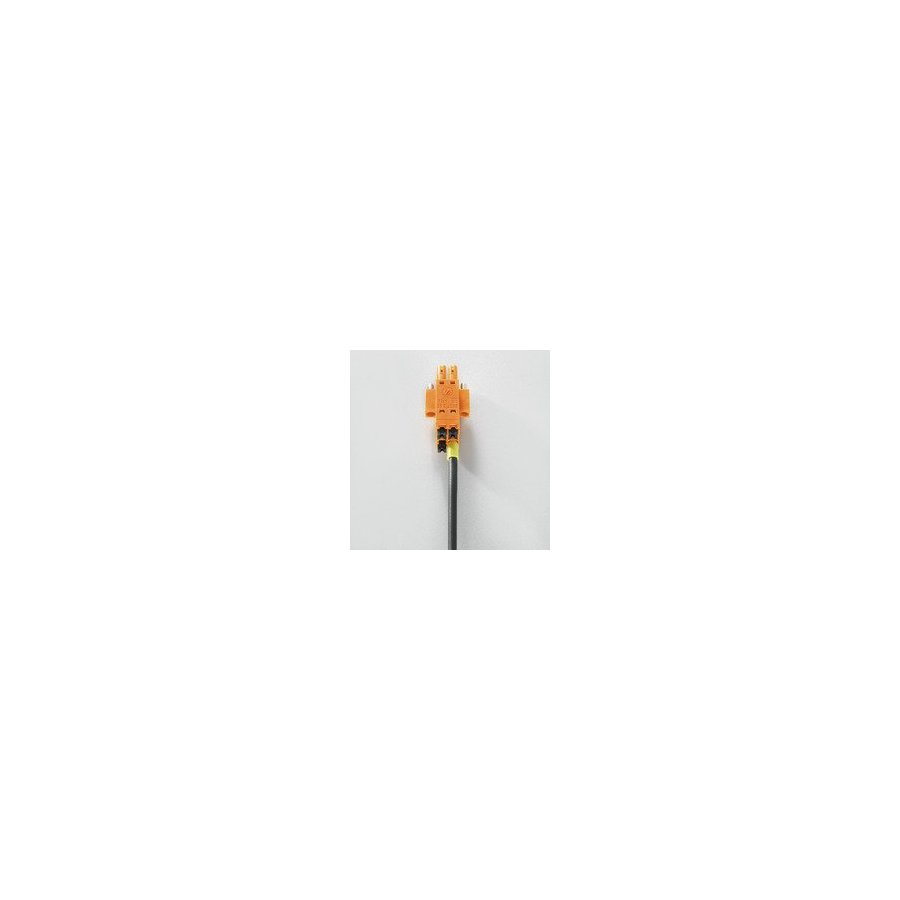

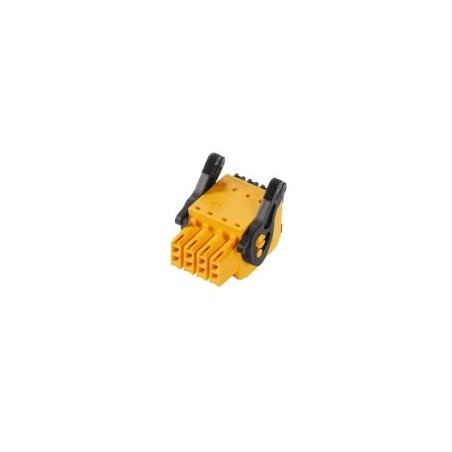

1278380000 Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 30, 180°, PUSH IN, B2CF 3.50/30/180LR SN BK BX

Referencia B2CF 3.50/30/180LR SN BK BX

Contenido: 30 pzas

Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 30, 180°, PUSH IN, Conexión por muelle, Sección de embornado, máx. : 1.5 mm², Caja

Tipo	B2CF 3.50/30/180LR SN BK BX
Código	1278380000
Versión	Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 30, 180°, PUSH IN, Conexión por muelle, Sección de embornado, máx. : 1.5 mm², Caja
GTIN (EAN)	4050118068962

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	B2CF 3.50/30/180LR SN BK BX
Código	1278380000
Versión	Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 30, 180°, PUSH IN, Conexión por muelle, Sección de embornado, máx. : 1.5 mm², Caja
GTIN (EAN)	4050118068962

Dimensiones y pesos

Anchura	59,4
Anchura (pulgadas)	2,339 inch
Altura	17,25 mm
Altura (pulgadas)	0,679 inch
Profundidad	29,9 mm
Profundidad (pulgadas)	1,177 inch
Peso neto	20,48 g

Datos del material

Materiales aislantes	PA 66 GF 30
Color	negro
Color componentes de accionamiento	naranja
Material del componente de accionamiento	PA 66/6
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	II
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 600
Resistencia de aislamiento	≥ 10⁸ Ω
Grado inflamabilidad según UL 94	V-0
GWFI	960 °C
Material de contacto	Aleación de cobre
Superficie de contacto	estañado
Estructura de capas del contacto del conector	2...5 µm Au
Temperatura de almacenamiento, min.	-25 °C
Temperatura de almacenamiento, max.	50 °C
humedad relativa máx. de almacenamiento	70 %
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C
Gama de temperatura, montaje, min.	-40 °C
Gama de temperatura, montaje, max.	120 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984

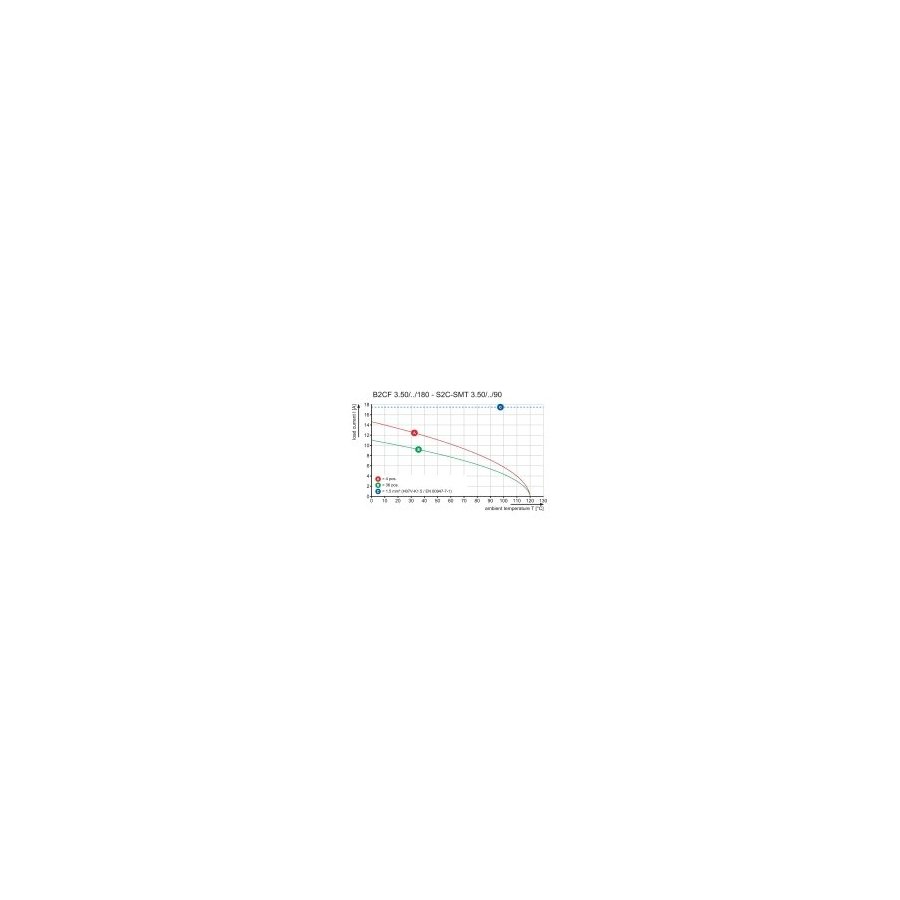

Corriente nominal, número de polos mín. (Tu=20 °C)	13,4 A
Corriente nominal, número de polos máx. (Tu=20 °C)	10 A
Corriente nominal, número de polos mín. (Tu=40 °C)	12 A
Corriente nominal, número de polos máx. (Tu=40 °C)	9 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	2,5 kV
Resistencia a corrientes de corta duración	3 x 1s mit 80 A

Clasificaciones

ETIM 6.0	EC002638
ETIM 7.0	EC002638
eClass 9.0	27-44-03-09
eClass 9.1	27-44-03-09
eClass 10.0	27-44-03-09

FICHA TÉCNICA

Descargar (2.16MB)
