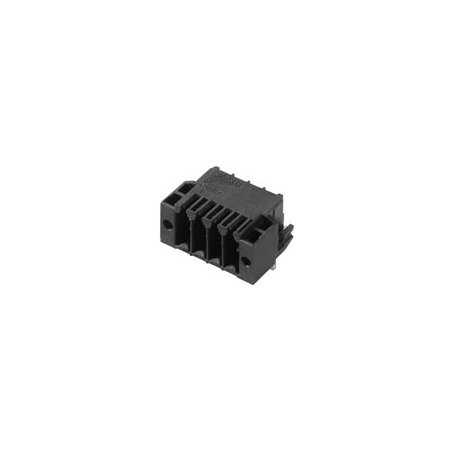

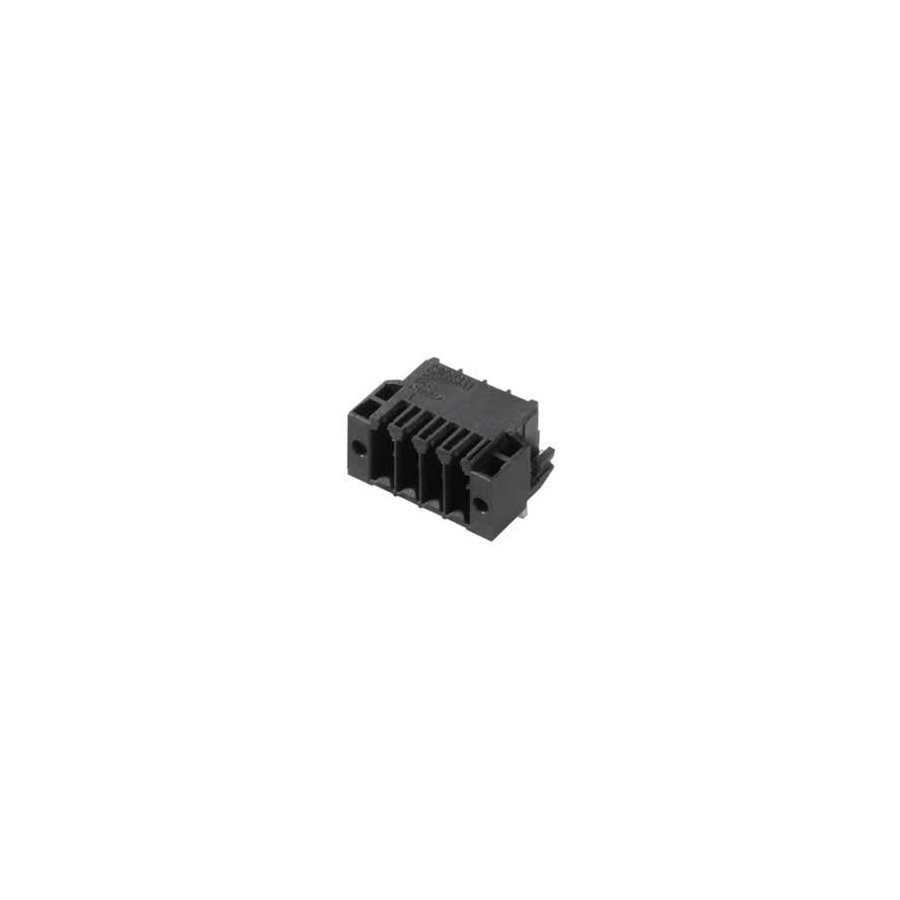

1289470000 Conector para placa, Conector macho, Brida para soldar, NEGRO, S2C-SMT 3.50/08/90LF3.2SN BKBX
S2C-SMT 3.50/08/90LF3.2SN BKBX
Contenido: 84 pzas
Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 8, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 3.32 mm², Caja
| Tipo | S2C-SMT 3.50/08/90LF 3.2SN BK BX |
| Código | 1289470000 |
| Versión | Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja |
| GTIN (EAN) | 4050118081671 |
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
Datos generales para pedido
| Tipo | S2C-SMT 3.50/08/90LF 3.2SN BK BX |
| Código | 1289470000 |
| Versión | Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja |
| GTIN (EAN) | 4050118081671 |

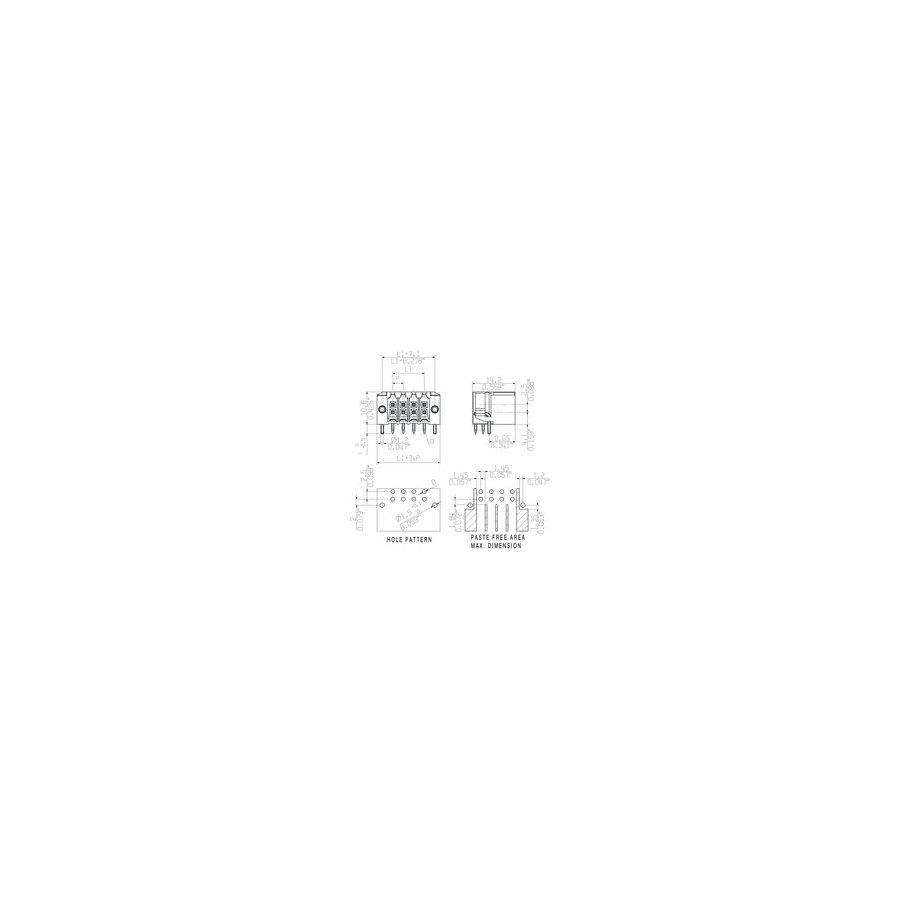

Dimensiones y pesos
| Anchura | 17,6 |
| Anchura (pulgadas) | 0,693 inch |
| Altura | 14 mm |
| Altura (pulgadas) | 0,551 inch |
| Altura construcción baja | 10,8 mm |
| Profundidad | 14,2 mm |
| Profundidad (pulgadas) | 0,559 inch |
| Peso neto | 4,39 g |
Especificaciones del sistema
| Familia del producto | OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 pisos |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT/THR |
| Paso en mm (P) | 3,5 mm |
| Paso en pulgadas (P) | 0,138 inch |
| Angulo de salida | 90° |
| Número de polos | 8 |
| Número de terminales de soldadura por polo | 1 |
| Longitud del terminal de soldadura (l) | 3,2 mm |
| Tolerancia de posición del terminal de soldadura | ± 0,1 mm |
| Dimensiones del pin de soldadura | d = 1,0 mm, octogonal |
| Diámetro de la perforación (D) | 1,3 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| Diámetro exterior del pad de soldadura | 2,1 mm |
| Diámetro del orificio de la plantilla | 1,9 mm |
| L1 en mm | 10,5 mm |
| L1 en pulgadas | 0,413 inch |
| Número de series | 1 |
| Número de filas de polos | 2 |
| Protección contra contacto según DIN VDE 57106 | touch-safe on connector face, safe to back of hand above the printed circuit board |
| Protección contra contacto según DIN VDE 0470 | IP 20 |
| Codificable | Sí |
| Ciclos de enchufado | 25 |
| Fuerza de inserción/polo, máx. | 3,5 N |
| Fuerza de extracción/polo, máx. | 2,5 N |
