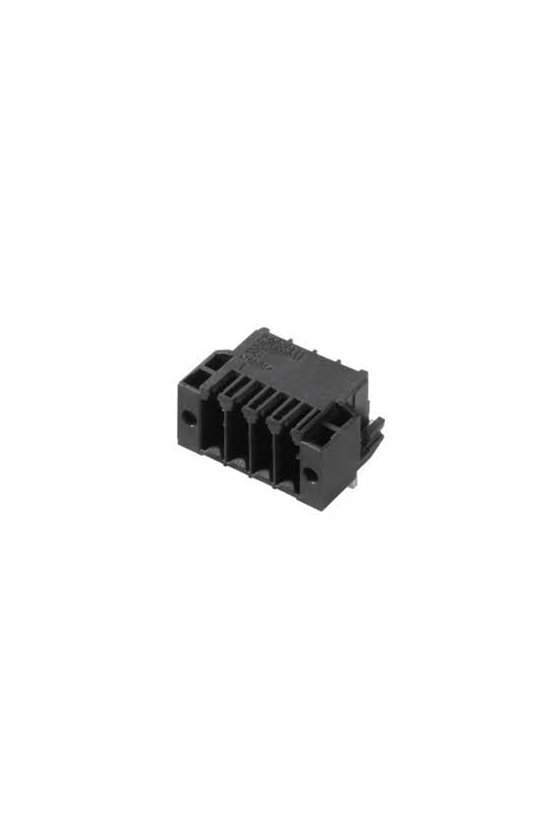

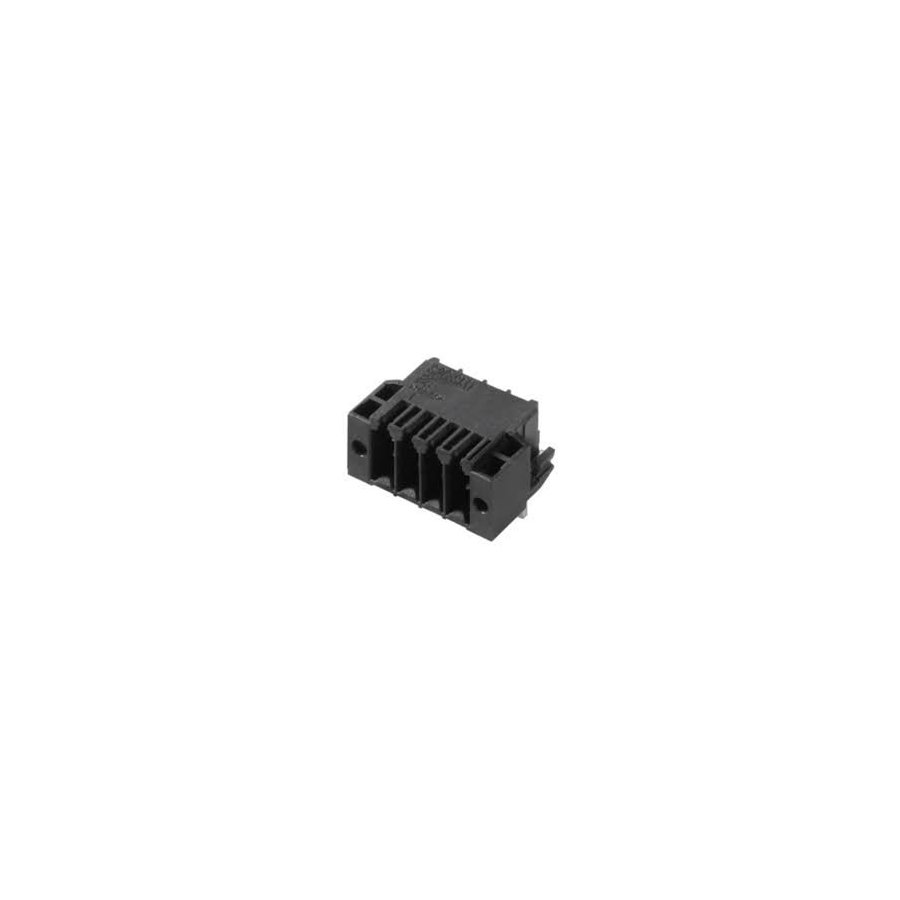

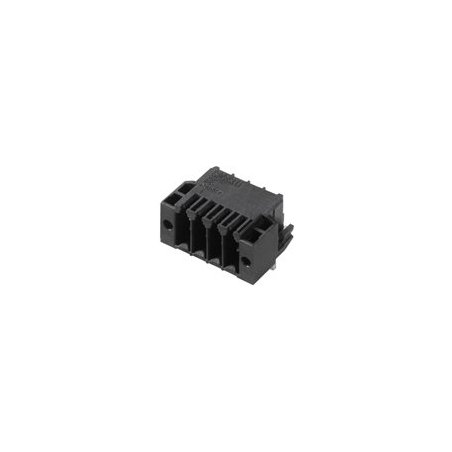

1289620000 Conector para placa, Conector macho, Brida para soldar, NEGRO, S2C-SMT 3.50/36/90LF 3.2SNBKBX

0 Reseñas(s)

Referencia S2C-SMT 3.50/36/90LF 3.2SNBKBX

Contenido: 24 pzas

Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 36, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

Datos generales para pedido

Tipo	S2C-SMT 3.50/36/90LF 3.2SN BK BX
Código	1289620000
Versión	Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 36, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
GTIN (EAN)	4050118082425

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	S2C-SMT 3.50/36/90LF 3.2SN BK BX
Código	1289620000
Versión	Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 36, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
GTIN (EAN)	4050118082425

Dimensiones y pesos

Anchura	66,6
Anchura (pulgadas)	2,622 inch
Altura	14 mm
Altura (pulgadas)	0,551 inch
Altura construcción baja	10,8 mm
Profundidad	14,2 mm
Profundidad (pulgadas)	0,559 inch
Peso neto	13,75 g

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 pisos
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT/THR
Paso en mm (P)	3,5 mm
Paso en pulgadas (P)	0,138 inch
Angulo de salida	90°
Número de polos	36
Número de terminales de soldadura por polo	1
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de posición del terminal de soldadura	± 0,20 mm
Dimensiones del pin de soldadura	d = 1,0 mm, octogonal
Diámetro de la perforación (D)	1,4 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
Diámetro exterior del pad de soldadura	2,1 mm
Diámetro del orificio de la plantilla	1,9 mm
L1 en mm	59,5 mm
L1 en pulgadas	2,343 inch
Número de series	1
Número de filas de polos	2
Protección contra contacto según DIN VDE 57106	touch-safe on connector face, safe to back of hand above the printed circuit board
Protección contra contacto según DIN VDE 0470	IP 20
Codificable	Sí
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	3,5 N
Fuerza de extracción/polo, máx.	2,5 N

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	13,4 A
Corriente nominal, número de polos mín. (Tu=40 °C)	12 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	200 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	80 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	2,5 kV
Resistencia a corrientes de corta duración	3 x 1s mit 80 A

FICHA TÉCNICA

Descargar (1.57MB)
