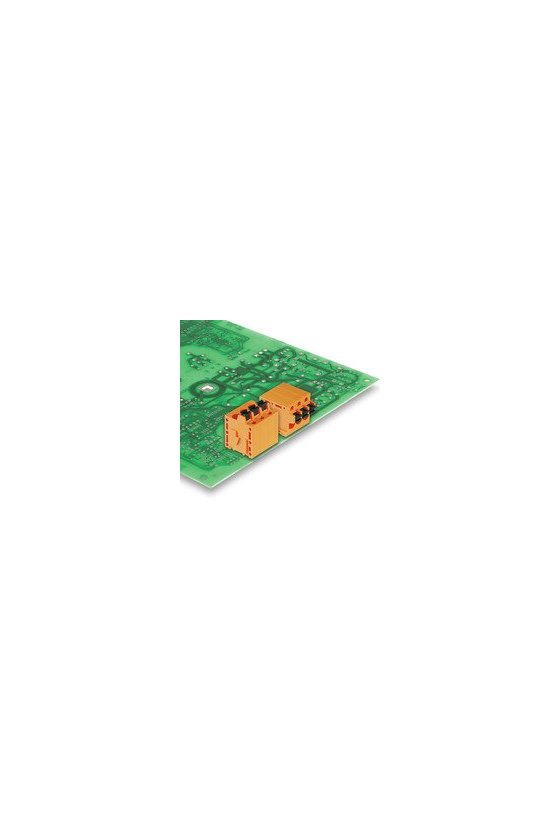

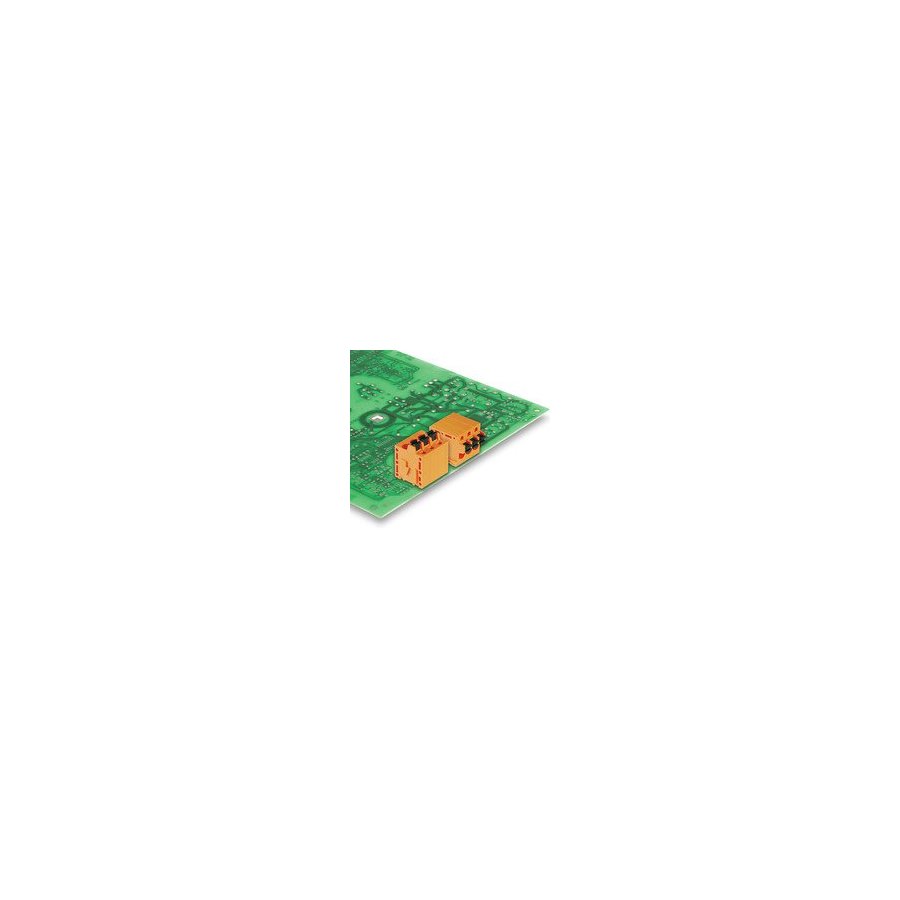

1331710000 ornes para circuito impreso, 5.00 mm, Número de polos: 3, 90°, CAJA, LMF 5.00/03/90 3.5SN OR BX

0 Reseñas(s)

Referencia LMF 5.00/03/90 3.5SN OR BX

Contenido: 90 pzas

Bornes para circuito impreso, 5.00 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, PUSH IN, Sección de embornado, máx. : 2.5 mm², Caja

Tipo	LMF 5.00/03/90 3.5SN OR BX
Código	1331710000
Versión	Bornes para circuito impreso, 5.00 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, PUSH IN, Sección de embornado, máx. : 2.5 mm², Caja
GTIN (EAN)	4050118135411

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	LMF 5.00/03/90 3.5SN OR BX
Código	1331710000
Versión	Bornes para circuito impreso, 5.00 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, PUSH IN, Sección de embornado, máx. : 2.5 mm², Caja
GTIN (EAN)	4050118135411

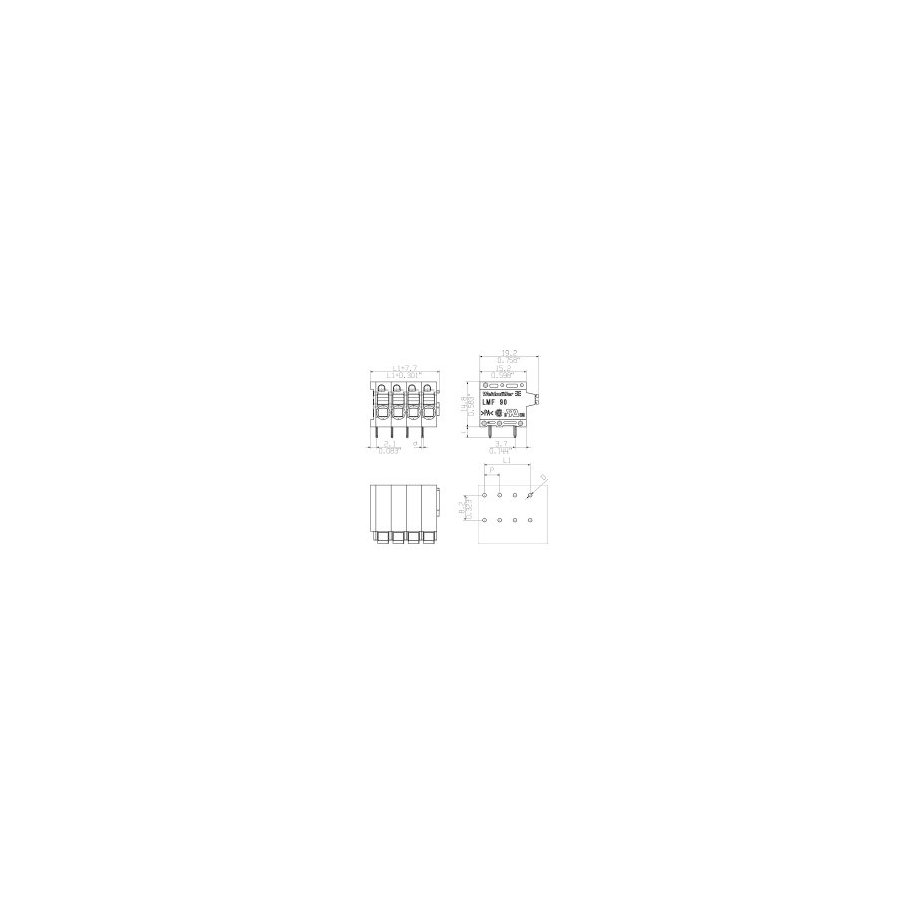

Dimensiones y pesos

Anchura	17,7
Anchura (pulgadas)	0,697 inch
Altura	18,3 mm
Altura (pulgadas)	0,72 inch
Altura construcción baja	14,8 mm
Profundidad	19,2 mm
Profundidad (pulgadas)	0,756 inch
Peso neto	5,444 g

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie LMF
Técnica de conexión de conductores	PUSH IN
Montaje sobre placas c.i.	Conexión por soldadura THT
Dirección de salida de conductor	90°
Paso en mm (P)	5 mm
Paso en pulgadas (P)	0,197 inch
Número de polos	3
disponible por parte del cliente	No
Número de series	1
Nº máximo de polos alineables por fila	24
Longitud del terminal de soldadura (l)	3,5 mm
Dimensiones del pin de soldadura	d = 0,8 mm
Diámetro de la perforación (D)	1,1 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
Número de terminales de soldadura por polo	2
Punta de destornillador	0,6 x 3,5
Punta de destornillador normativa	DIN 5264
Longitud de desaislado	10 mm
L1 en mm	10 mm
L1 en pulgadas	0,394 inch
Protección contra contacto según DIN VDE 0470	IP 20
Protección contra contacto según DIN VDE 57106	protección de dedos
Resistencia de aislamiento	≥ 10⁸ Ω

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	24 A
Corriente nominal, número de polos máx. (Tu=20 °C)	24 A
Corriente nominal, número de polos mín. (Tu=40 °C)	24 A
Corriente nominal, número de polos máx. (Tu=40 °C)	24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A

FICHA TÉCNICA

Descargar (2.17MB)
