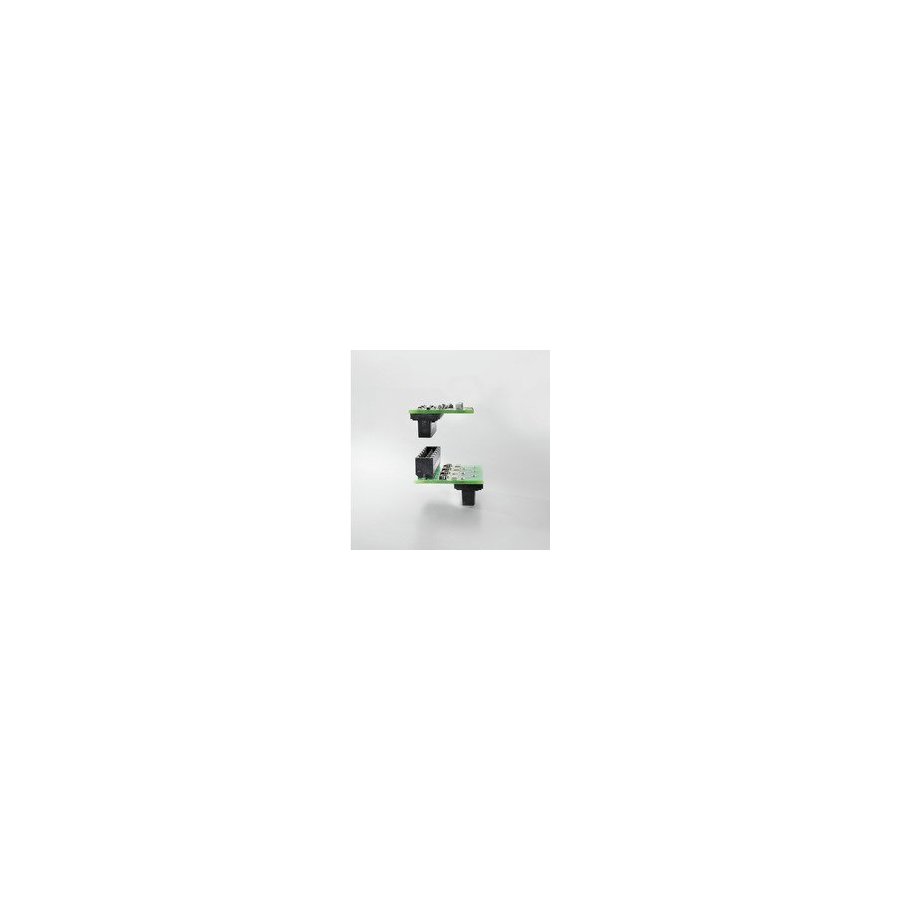

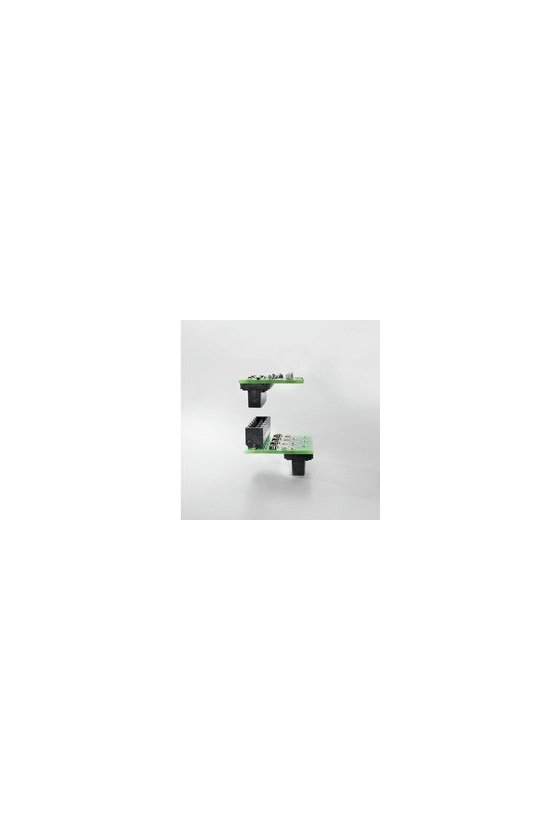

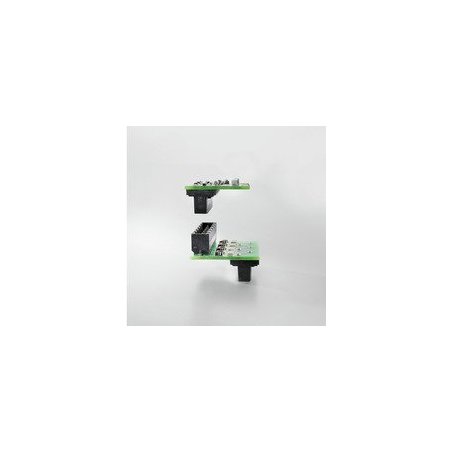

IMAGEN DE REFERENCIA

1376330000 Conector para placa c.i., Conector hembra, Número de polos: 4, estañado, naranja, Tube, BLL 3.50/04/180 3.2SN OR TU

Referencia BLL 3.50/04/180 3.2SN OR TU

Contenido: 38 pzas

Conector para placa c.i., Conector hembra, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 4, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Tube

Tipo	BLL 3.50/04/180 3.2SN OR TU
Código	1376330000
Versión	Conector para placa c.i., Conector hembra, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 4, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Tube
GTIN (EAN)	4050118177626

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	BLL 3.50/04/180 3.2SN OR TU
Código	1376330000
Versión	Conector para placa c.i., Conector hembra, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 4, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Tube
GTIN (EAN)	4050118177626

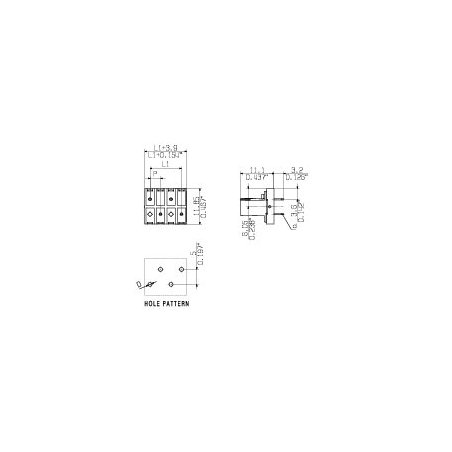

Dimensiones y pesos

Altura	14,3 mm
Altura (pulgadas)	0,563 inch
Profundidad	11,85 mm
Profundidad (pulgadas)	0,467 inch
Peso neto	1,46 g

Datos del material

Materiales aislantes	PBT
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Resistencia de aislamiento	≥ 10⁸ Ω
Grado inflamabilidad según UL 94	V-0
GWFI	960 °C
Material de contacto	CuSn
Superficie de contacto	estañado
Estructura de capas de la conexión por soldadura	4...6 µm Sn brillante
Estructura de capas del contacto del conector	4...6 µm Sn brillante
Temperatura de almacenamiento, min.	-25 °C
Temperatura de almacenamiento, max.	50 °C
humedad relativa máx. de almacenamiento	70 %
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	100 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	100 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	15,1 A
Corriente nominal, número de polos máx. (Tu=20 °C)	7,7 A
Corriente nominal, número de polos mín. (Tu=40 °C)	13 A
Corriente nominal, número de polos máx. (Tu=40 °C)	6,6 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	2,5 kV
Resistencia a corrientes de corta duración	3 x 1s mit 100 A

FICHA TÉCNICA

Descargar (1.3MB)
