1426610000 Bornes para circuito impreso, 5.08 mm, Número de polos: 5, CAJA, LMFS 5.08/05/180 3.5SN BK BX

Referencia LMFS 5.08/05/180 3.5SN BK BX

Contenido: 55 pzas

Bornes para circuito impreso, 5.08 mm, Número de polos: 5, 180°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, PUSH IN sin actuador, Sección de embornado, máx. : 2.5 mm², Caja

Tipo	LMFS 5.08/05/180 3.5SN BK BX
Código	1426610000
Versión	Bornes para circuito impreso, 5.08 mm, Número de polos: 5, 180°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, PUSH IN sin actuador, Sección de embornado, máx. : 2.5 mm², Caja
GTIN (EAN)	4050118230413

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	LMFS 5.08/05/180 3.5SN BK BX
Código	1426610000
Versión	Bornes para circuito impreso, 5.08 mm, Número de polos: 5, 180°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, PUSH IN sin actuador, Sección de embornado, máx. : 2.5 mm², Caja
GTIN (EAN)	4050118230413

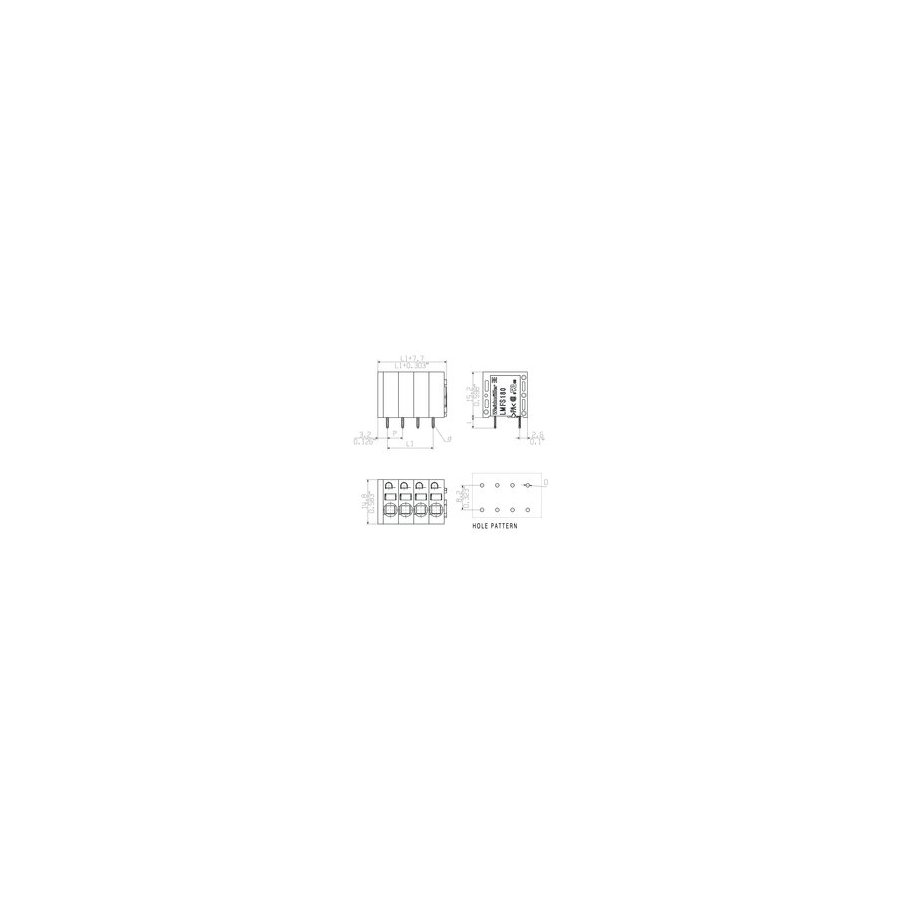

Dimensiones y pesos

Anchura	28,02
Anchura (pulgadas)	1,103 inch
Altura	18,7 mm
Altura (pulgadas)	0,736 inch
Altura construcción baja	15,2 mm
Profundidad	14,8 mm
Profundidad (pulgadas)	0,583 inch
Peso neto	7,37 g

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie LMF
Técnica de conexión de conductores	PUSH IN sin actuador
Montaje sobre placas c.i.	Conexión por soldadura THT
Dirección de salida de conductor	180°
Paso en mm (P)	5,08 mm
Paso en pulgadas (P)	0,2 inch
Número de polos	5
disponible por parte del cliente	No
Número de series	1
Nº máximo de polos alineables por fila	24
Longitud del terminal de soldadura (l)	3,5 mm
Dimensiones del pin de soldadura	d = 0,8 mm
Diámetro de la perforación (D)	1,1 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
Número de terminales de soldadura por polo	2
Punta de destornillador	0,6 x 3,5
Punta de destornillador normativa	DIN 5264
Longitud de desaislado	10 mm
L1 en mm	20,32 mm
L1 en pulgadas	0,8 inch
Protección contra contacto según DIN VDE 0470	IP 20
Protección contra contacto según DIN VDE 57106	protección de dedos
Resistencia de aislamiento	≥ 10⁸ Ω

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	24 A
Corriente nominal, número de polos máx. (Tu=20 °C)	24 A
Corriente nominal, número de polos mín. (Tu=40 °C)	24 A
Corriente nominal, número de polos máx. (Tu=40 °C)	24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A

FICHA TÉCNICA

Descargar (1.56MB)
