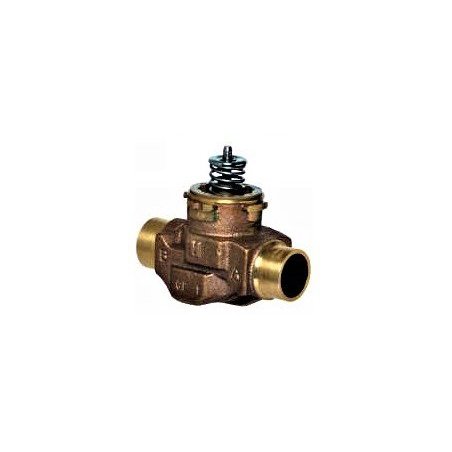

IMAGEN DE REFERENCIA

VCZAM1000/E conjunto de válvula hidrónica vc de sudor de 3/4 pulg.

VCZAM1000/E

Conjunto de válvula hidrónica VC de sudor de 3/4 pulg. De 2 vías con 5.8 Cv e igual porcentaje de flujo

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Las válvulas de jaula de cartucho de dos vías están destinadas a aplicaciones hidrónicas en un ambiente interior normal para controlar el flujo de solución de glicol de agua fría / caliente hasta una concentración del 60%. Estas válvulas están diseñadas para el control de zonas de sistemas de calefacción / refrigeración.

Caracteristicas

  • Características de apertura rápida, lineal e igual porcentaje de flujo disponibles
  • Instalación bidireccional
  • Válvulas de la serie 3000 para aplicaciones flotantes y modulantes sin fallas
  • Válvulas de la serie 1000 para control de dos posiciones
  • Alto índice de cierre independiente de Cv
  • Disponible con una variedad de accesorios de tubería norteamericanos e internacionales.
  • No se requieren herramientas para la instalación o extracción del actuador
  • La extracción del actuador no requiere sistema de drenaje
  • El servicio se realiza mediante el reemplazo del cartucho, no del cuerpo de la válvula.
  • El reemplazo del cartucho reconstruye la válvula a la condición nueva de fábrica

Especificaciones del producto

Presión de funcionamiento segura máxima (psi)
300 psi
Presión de funcionamiento segura máxima (kPa)
2068 kPa (20 bares)
Incluye
Llave de instalación de cartucho
Usado con
Actuadores VC, tipo encendido-apagado
Comentarios
Cartucho de apertura rápida para usar con un controlador SPDT o SPST de voltaje bajo o de línea
Aprobaciones, Asociación Canadiense de Normas
Certificado CSA
Sincronización
Cuando se usa con el actuador de la serie VC: modelos de encendido / apagado con 6 segundos; Flotante y modulante con 2 min.
Rango de temperatura ambiente (F)
32 F a 150 F
Rango de temperatura ambiente (C)
0 C a 65 C
Tipo de conección
Sudor
Patrón del cuerpo
Bidireccional, directo
Tamaño de tubería (pulgadas)
3/4 pulg.
Tamaño de tubería (DN)
DN20
Temperatura del fluido (C)
1 C a 95 C
Temperatura del fluido (F)
34 F a 203 F
Clasificaciones de presión diferencial máxima (cierre) (psi)
60 psi
Clasificaciones de presión diferencial máxima (cierre) (kPa)
414 kPa (4 bar)
Capacidad (Cv)
5.8 Cv
Capacidad (Kv)
5.2 kvs
Acción de la válvula
Vástago para cerrar un puerto
Tipo de válvula
Válvula de jaula de cartucho
Fluido Controlado
Agua fría o caliente con hasta 60% de glicol
Materiales (cuerpo)
Bronce
Materiales (asiento)
Juntas tóricas de EPDM en el pistón Noryl
Materiales (tallo)
Acero inoxidable
Materiales (cartucho)
Ryton ™, plástico de ingeniería Noryl ™
Característica de flujo
Apertura rápida
Actuación
Debe comprarse por separado
Recorrido del vástago (pulg.)
0.4 pulg.
Recorrido del vástago (mm)
10 mm
Materiales (embalaje)
Caucho EPDM

FICHA TÉCNICA
