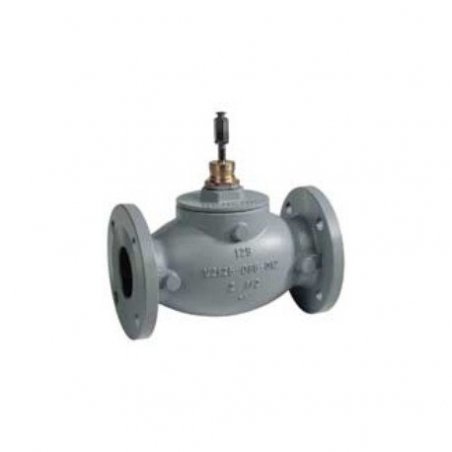

VGF21ES40 válvula de globo con brida de 2 vías

0 Reseñas(s)

Referencia VGF21ES40

Válvula de globo con brida de 2 vías, igual%

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Visión general

Las válvulas de globo con bridas VGF se utilizan para el control de modulación o de 2 posiciones y pueden ser operadas por actuadores ML6984 / 7984, ML6420 / 6425, ML6421 / 7421, actuadores neumáticos MP953, motores Modutrol ™ con varillaje de válvula Q5001 o actuadores de acoplamiento directo MN / MS .

Caracteristicas

ANSI Clase 125 y Clase 250 cuerpos de hierro fundido con conexiones finales bridadas
Porcentaje igual y características de flujo lineal
Dimensiones de la brida cara a cara según el estándar ANSI / ISA S75.03
Tamaños de 2-1 / 2 a 6 in.
Ajuste de acero inoxidable estándar para una larga vida útil
ANSI Clase III o IV fuga de asiento
Presión de entrada de vapor de hasta 125 psig y temperatura máxima de 353 F
Embalaje autoajustable
Posicionamiento preciso con igual porcentaje y características de flujo lineal para garantizar un control preciso de la temperatura.
Capó universal para actuadores eléctricos y neumáticos de acoplamiento directo para un montaje fácil, o motores Modutrol ™ acoplados a enlace y actuadores de acoplamiento directo de la serie MN / MS.
No apto para gases combustibles.

Especificaciones del producto

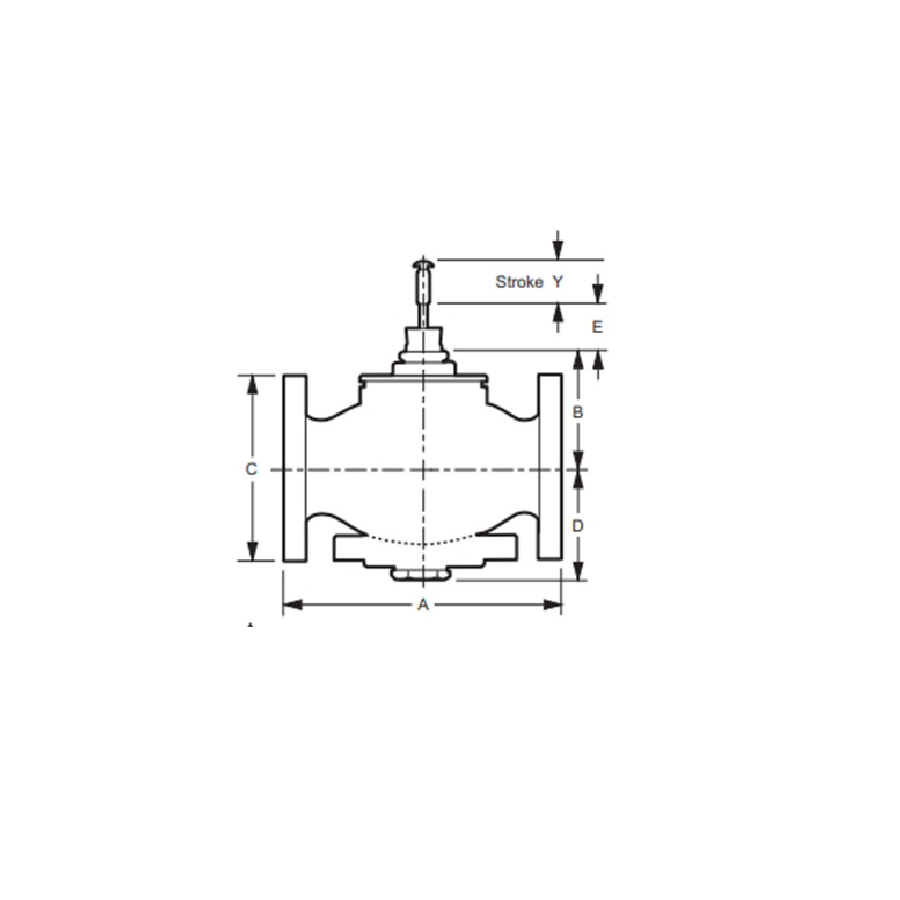

Dimensiones (pulg.): 13-7 / 8 pulg. De largo x 9 pulg. De altura x 11-3 / 4 pulg. De alto
Dimensiones (mm): 352 mm de altura x 229 mm de ancho x 300 mm de altura
Presión de funcionamiento segura máxima (psi): 175 psig
Presión de funcionamiento segura máxima (kPa): 1206 kPa
Usado con: ML6421B; ML7421B; Motor Q5001 / Modutrol IV; MP953
Comentarios: Acción directa
Tipo de conección: Bridado
Patrón del cuerpo: Bidireccional
Tamaño de tubería (pulgadas): 4 pulg.
Tamaño de tubería (DN): DN100
Temperatura del fluido (C): -7 C a +120 C, vapor 180 C
Temperatura del fluido (F): 20 F a 250 F, vapor 353 F
Tamaño del capó (pulg.): 1-7 / 8 pulg.
Clasificaciones de presión diferencial máxima (cierre) (psi): 34 psi
Clasificaciones de presión diferencial máxima (cierre) (kPa): 234 kPa
Capacidad (Cv): 155 Cv
Capacidad (Kv): 133 kvs
Acción de la válvula: Tallo hacia abajo para cerrar
Tipo de válvula: Válvula de globo
Fluido Controlado: Agua fría o caliente con hasta 50% de glicol o vapor. No debe usarse con combustibles.
Materiales (cuerpo): Hierro fundido ASTM A126 Clase B
Materiales (asiento): Acero inoxidable
Materiales (tallo): Acero inoxidable
Materiales (cartucho): Acero inoxidable
Característica de flujo: Porcentaje igual
Actuación: Debe comprarse por separado
Clasificación de presión estática (psi): Cumple con el estándar ANSI 125
Clasificación de presión estática (kPa): Cumple con el estándar ANSI 125
Clasificación ANSI / ASME: 125
Recorrido del vástago (pulg.): 1 1/2 pulg.
Recorrido del vástago (mm): 38 mm
Tamaño del capó (mm): 47,6 mm
Materiales (enchufe / bola / disco): Acero inoxidable
Materiales (embalaje): Anillos de cono de PTFE con resorte
Fuga: 0.05% de Cv
