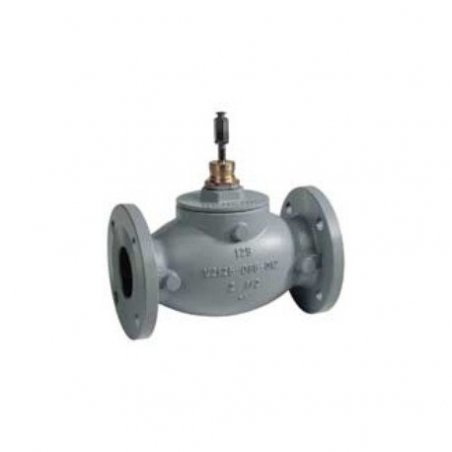

VGF21ES50 válvula de globo con brida de 2 vías

VGF21ES50

Válvula de globo con brida de 2 vías, igual%

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Las válvulas de globo con bridas VGF se utilizan para el control de modulación o de 2 posiciones y pueden ser operadas por actuadores ML6984 / 7984, ML6420 / 6425, ML6421 / 7421, actuadores neumáticos MP953, motores Modutrol ™ con varillaje de válvula Q5001 o actuadores de acoplamiento directo MN / MS .

Caracteristicas

  • ANSI Clase 125 y Clase 250 cuerpos de hierro fundido con conexiones finales bridadas
  • Porcentaje igual y características de flujo lineal
  • Dimensiones de la brida cara a cara según el estándar ANSI / ISA S75.03
  • Tamaños de 2-1 / 2 a 6 in.
  • Ajuste de acero inoxidable estándar para una larga vida útil
  • ANSI Clase III o IV fuga de asiento
  • Presión de entrada de vapor de hasta 125 psig y temperatura máxima de 353 F
  • Embalaje autoajustable
  • Posicionamiento preciso con igual porcentaje y características de flujo lineal para garantizar un control preciso de la temperatura.
  • Capó universal para actuadores eléctricos y neumáticos de acoplamiento directo para un montaje fácil, o motores Modutrol ™ acoplados a enlace y actuadores de acoplamiento directo de la serie MN / MS.
  • No apto para gases combustibles.

Especificaciones del producto

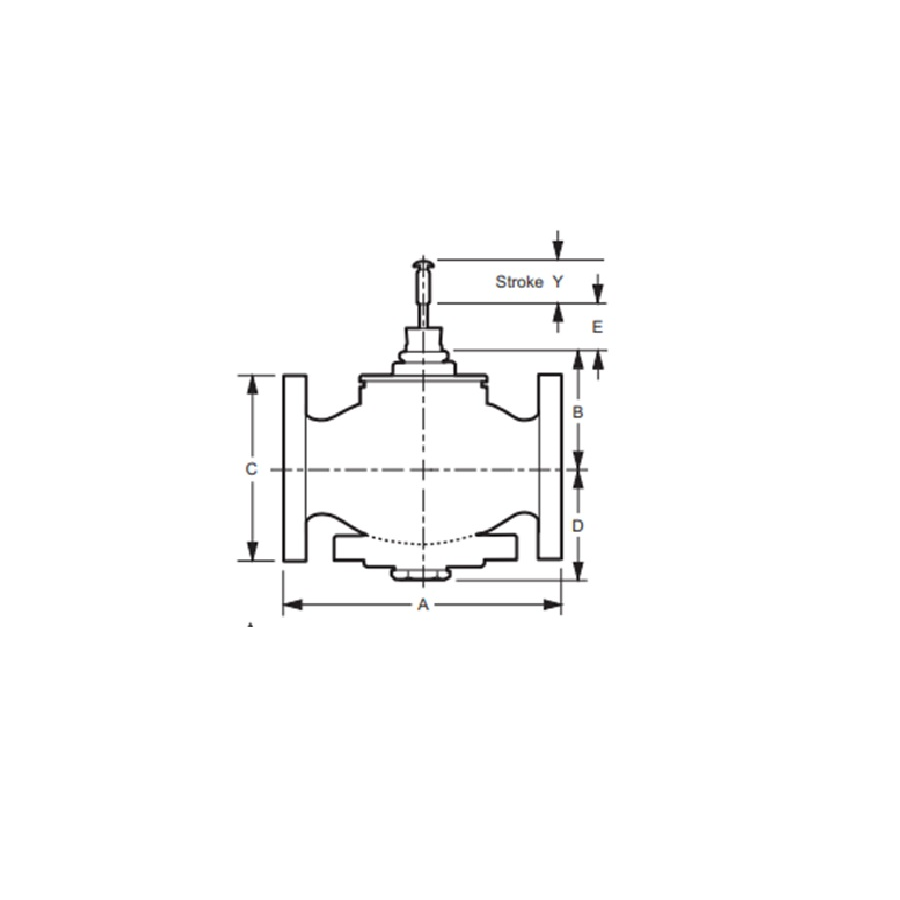

Dimensiones (pulg.)
15-3 / 4 pulg. De largo x 10 pulg. De ancho x 12-3 / 8 pulg. De alto
Dimensiones (mm)
400 mm de longitud x 254 mm de ancho x 314 mm de altura
Presión de funcionamiento segura máxima (psi)
175 psig
Presión de funcionamiento segura máxima (kPa)
1206 kPa
Usado con
ML6421B; ML7421B; Motor Q5001 / Modutrol IV; MP953
Comentarios
Acción directa
Tipo de conección
Bridado
Patrón del cuerpo
Bidireccional
Tamaño de tubería (pulgadas)
5 pulg.
Tamaño de tubería (DN)
DN125
Temperatura del fluido (C)
-7 C a +120 C, vapor 180 C
Temperatura del fluido (F)
20 F a 250 F, vapor 353 F
Tamaño del capó (pulg.)
1-7 / 8 pulg.
Clasificaciones de presión diferencial máxima (cierre) (psi)
13 psi
Clasificaciones de presión diferencial máxima (cierre) (kPa)
90 kPa
Capacidad (Cv)
320 Cv
Capacidad (Kv)
275 kvs
Acción de la válvula
Tallo hacia abajo para cerrar
Tipo de válvula
Válvula de globo
Fluido Controlado
Agua fría o caliente con hasta 50% de glicol o vapor. No debe usarse con combustibles.
Materiales (cuerpo)
Hierro fundido ASTM A126 Clase B
Materiales (asiento)
Acero inoxidable
Materiales (tallo)
Acero inoxidable
Materiales (cartucho)
Acero inoxidable
Característica de flujo
Porcentaje igual
Actuación
Debe comprarse por separado
Clasificación de presión estática (psi)
Cumple con el estándar ANSI 125
Clasificación de presión estática (kPa)
Cumple con el estándar ANSI 125
Clasificación ANSI / ASME
125
Recorrido del vástago (pulg.)
1 1/2 pulg.
Recorrido del vástago (mm)
38 mm
Tamaño del capó (mm)
47,6 mm
Materiales (enchufe / bola / disco)
Acero inoxidable
Materiales (embalaje)
Anillos de cono de PTFE con resorte
Fuga
0.05% de Cv
