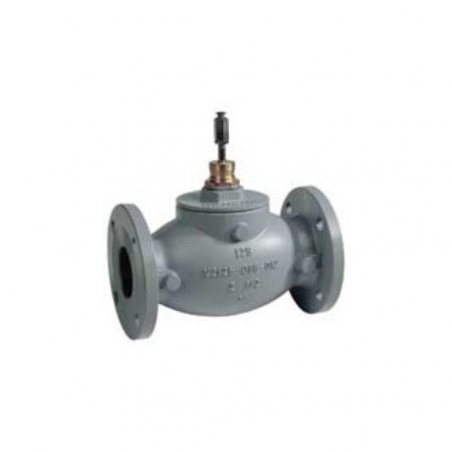

Caracteristicas

• ANSI Clase 125 y Clase 250 cuerpos de hierro fundido con conexiones finales bridadas
• Porcentaje igual y características de flujo lineal
• Dimensiones de la brida cara a cara según el estándar ANSI / ISA S75.03
• Tamaños de 2-1 / 2 a 6 in.
• Ajuste de acero inoxidable estándar para una larga vida útil
• ANSI Clase III o IV fuga de asiento
• Presión de entrada de vapor de hasta 125 psig y temperatura máxima de 353 F
• Embalaje autoajustable
• Posicionamiento preciso con igual porcentaje y características de flujo lineal para garantizar un control preciso de la temperatura.
• Capó universal para actuadores eléctricos y neumáticos de acoplamiento directo para un montaje fácil, o motores Modutrol ™ acoplados a enlace y actuadores de acoplamiento directo de la serie MN / MS.
• No apto para gases combustibles.

Especificaciones del producto

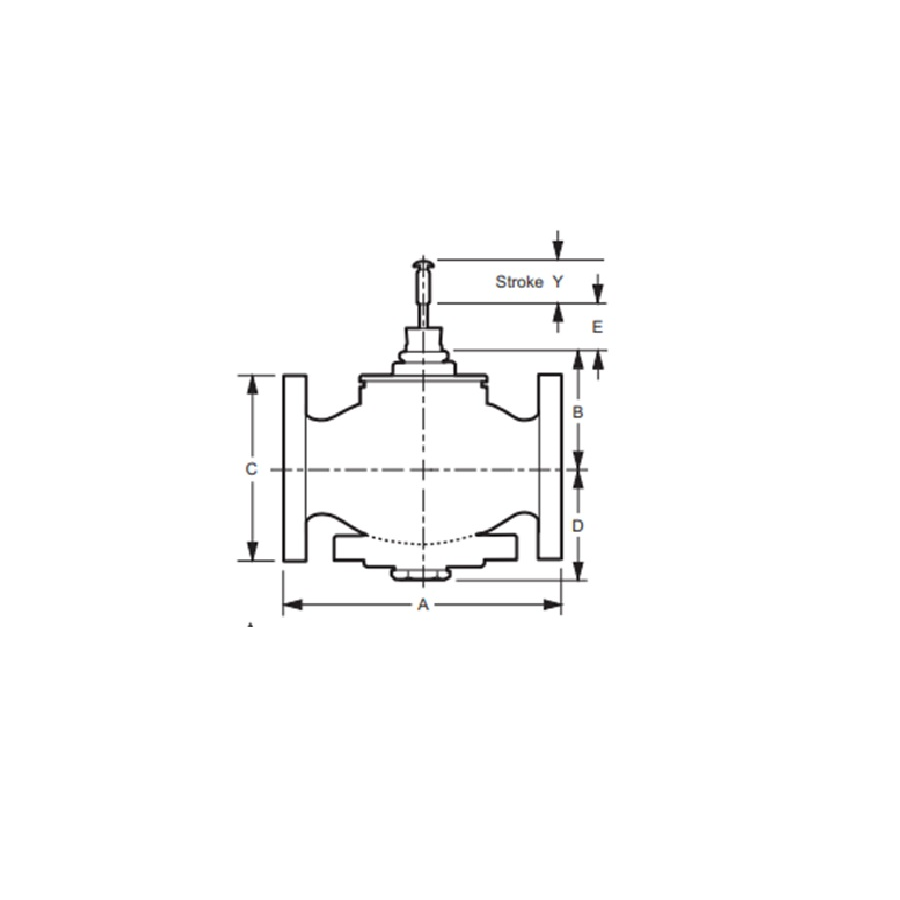

Dimensiones (pulg.)

10 7/8 pulg. De alto x 7 1/2 pulg. De ancho x 9 3/8 pulg. De profundidad

Dimensiones (mm)

277 mm de alto x 177 mm de ancho x 241 mm de profundidad

Presión de funcionamiento segura máxima (psi)

175 psig

Presión de funcionamiento segura máxima (kPa)

1206 kPa

Usado con

ML6420 / 21A / 25; ML7420 / 21A / 25; Q5020 / DCA; Motor Q5001 / Modutrol IV; MP953

Comentarios

Acción directa

Tipo de conección

Bridado

Patrón del cuerpo

Bidireccional

Tamaño de tubería (pulgadas)

2 1/2 pulg.

Tamaño de tubería (DN)

DN65

Temperatura del fluido (C)

-7 C a +120 C, vapor 180 C

Temperatura del fluido (F)

20 F a 250 F, vapor 353 F

Tamaño del capó (pulg.)

1-3 / 8 pulg.

Clasificaciones de presión diferencial máxima (cierre) (psi)

69 psi

Clasificaciones de presión diferencial máxima (cierre) (kPa)

475 kPa

Capacidad (Cv)

70 Cv

Capacidad (Kv)

60 kvs

Acción de la válvula

Tallo hacia abajo para cerrar

Tipo de válvula

Válvula de globo

Fluido Controlado

Agua fría o caliente con hasta 50% de glicol o vapor. No debe usarse con combustibles.

Materiales (cuerpo)

Hierro fundido ASTM A126 Clase B

Materiales (asiento)

Acero inoxidable

Materiales (tallo)

Acero inoxidable

Materiales (cartucho)

Acero inoxidable

Característica de flujo

Lineal

Actuación

Debe comprarse por separado

Clasificación de presión estática (psi)

Cumple con el estándar ANSI 125

Clasificación de presión estática (kPa)

Cumple con el estándar ANSI 125

Clasificación ANSI / ASME

125

Recorrido del vástago (pulg.)

3/4 pulg.

Recorrido del vástago (mm)

20 mm

Tamaño del capó (mm)

35 mm

Materiales (enchufe / bola / disco)

Acero inoxidable

Materiales (embalaje)

Anillos de cono de PTFE con resorte

Fuga

0.05% de Cv

FICHA TÉCNICA
