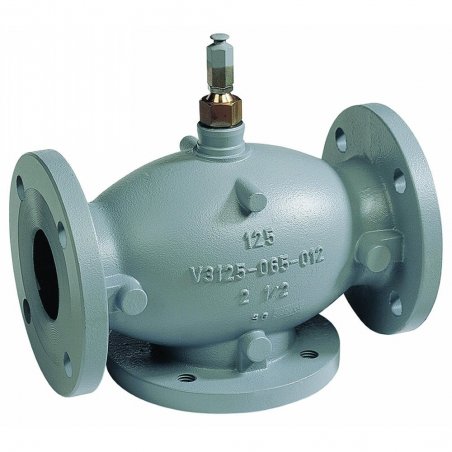

IMAGEN DE REFERENCIA

VGF31EM25 válvula de globo de brida de mezcla de 3 vías

VGF31EM25

Válvula de globo de brida de mezcla de 3 vías, igual%

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Las válvulas de globo con bridas VGF se utilizan para el control de modulación o de 2 posiciones y pueden ser operadas por actuadores ML6984 / 7984, ML6420 / 6425, ML6421 / 7421, actuadores neumáticos MP953, motores Modutrol ™ con varillaje de válvula Q5001 o actuadores de acoplamiento directo MN / MS .

Caracteristicas

  • ANSI Clase 125 y Clase 250 cuerpos de hierro fundido con conexiones finales bridadas.
  • Dimensiones de la brida cara a cara según el estándar ANSI / ISA S75.03.
  • Tamaños de 2-1 / 2 a 6 pulgadas.
  • Ajuste de acero inoxidable estándar para una larga vida útil.
  • Embalaje autoajustable.
  • Posicionamiento preciso con igual porcentaje y características de flujo lineal para garantizar un control preciso de la temperatura.
  • Capó universal para actuadores eléctricos y neumáticos de acoplamiento directo para un montaje fácil, o motores Modutrol ™ acoplados a enlace y actuadores de acoplamiento directo de la serie MN / MS.
  • Flujo total constante durante todo el recorrido del tapón (modelos de desviación de 3 vías).
  • No apto para gases combustibles.

Especificaciones del producto

Dimensiones (pulg.)
10 7/8 pulg. De alto x 7 1/2 pulg. De ancho x 9 3/8 pulg. De profundidad
Dimensiones (mm)
277 mm de alto x 177 mm de ancho x 241 mm de profundidad
Presión de funcionamiento segura máxima (psi)
175 psig a 130 F (66 C)
Presión de funcionamiento segura máxima (kPa)
1206 kPa a 66 C (130 F)
Usado con
ML6984 / ML7984; ML6420 / 21A / 25; ML7420 / 21A / 25; Q5020 / DCA; Motor Q5001 / Modutrol IV; MP953
Comentarios
Vástago para cerrar A-AB
Tipo de conección
Bridado
Patrón del cuerpo
De tres vías
Tamaño de tubería (pulgadas)
2 1/2 pulg.
Tamaño de tubería (DN)
DN65
Temperatura del fluido (C)
-7 C a +120 C
Temperatura del fluido (F)
20 F a 250 F
Tamaño del capó (pulg.)
1-3 / 8 pulg.
Clasificaciones de presión diferencial máxima (cierre) (psi)
87 psi
Clasificaciones de presión diferencial máxima (cierre) (kPa)
599 kPa
Capacidad (Cv)
70 Cv
Capacidad (Kv)
60 kvs
Acción de la válvula
Mezclando, levante para cerrar A-AB
Tipo de válvula
Válvula de globo
Fluido Controlado
Agua fría o caliente con hasta 50% de glicol. No debe usarse con vapor o combustibles.
Materiales (cuerpo)
Hierro fundido ASTM A126 Clase B
Materiales (asiento)
Acero inoxidable
Materiales (tallo)
Acero inoxidable
Materiales (cartucho)
Acero inoxidable
Característica de flujo
Porcentaje igual (A-AB)
Actuación
Debe comprarse por separado
Clasificación de presión estática (psi)
Cumple con el estándar ANSI 125
Clasificación de presión estática (kPa)
Cumple con el estándar ANSI 125
Clasificación ANSI / ASME
125
Recorrido del vástago (pulg.)
3/4 pulg.
Recorrido del vástago (mm)
20 mm
Tamaño del capó (mm)
35 mm
Materiales (enchufe / bola / disco)
Acero inoxidable
Materiales (embalaje)
Anillos de cono de PTFE con resorte
Fuga
Puerto A fuga del asiento: 0.5%; Puerto B fuga del asiento 1.0%; Para control de mezcla de suministro; use el valor de desvío para la derivación de caldera / enfriador
