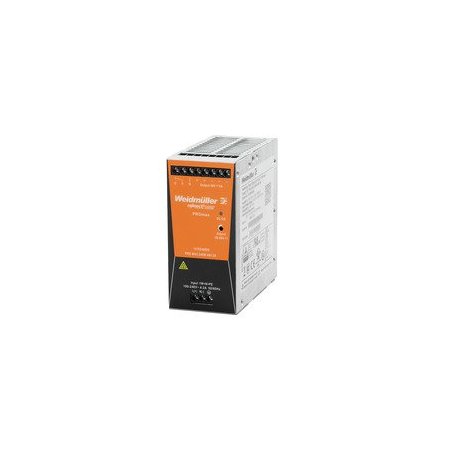

IMAGEN DE REFERENCIA

1478130000 Alimentación de corriente, fuente de alimentación conmutada, 24 V, PRO MAX 240W 24V 10A

0 Reseñas(s)
PRO MAX 240W 24V 10A
Contenido: 1 pzas

Alimentación de corriente, fuente de alimentación conmutada, 24 V

Tipo PRO MAX 240W 24V 10A
Código 1478130000
Versión Alimentación de corriente, fuente de alimentación conmutada, 24 V
GTIN (EAN) 4050118286052
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido


Tipo PRO MAX 240W 24V 10A
Código 1478130000
Versión Alimentación de corriente, fuente de alimentación conmutada, 24 V
GTIN (EAN) 4050118286052

Dimensiones y pesos

Anchura 60 mm
Anchura (pulgadas) 2,362 inch
Altura 130 mm
Altura (pulgadas) 5,118 inch
Profundidad 125 mm
Profundidad (pulgadas) 4,921 inch
Peso neto 1.050 g

Entrada

Consumo de corriente AC 1 A @ 230 V AC / 2 A @ 115 V AC
Consumo de corriente DC 1A @ 370 VDC / 2A @ 120 VDC
Consumo de corriente en reposo, máx. 1 W
Fusible de entrada (interno) Sí
Fusible previo recomendado 10 A, car. B, fusible automático, 6-8 A, car. C, fusible automático
Gama de tensión de entrada DC 80...370 V DC
Intensidad de conexión máx. 15A
Protectores de sobretensión, entrada Varistor
Rango de tensión de entrada AC 85…277 V AC
Sistema de conexión Conexión brida-tornillo
Tensión nominal de entrada 100...240 V AC (amplio rango de entrada)
Zona de frecuencia AC 45…65 Hz

Salida

Capacidad actual (pulso) @ UNominal 22,5 A (2ms)
Capacidad de reserva @ UNominal 9 A (1 min), 11,25 A (4 s)
Conmutado paralelo sí, máx. 5
Corriente de salida continua @ UNominal 9 A @ 45°C, 5,6 A @ 70°C
Corriente de salida nominal para Unominal 7,5 A @ 60 °C
Potencia de salida 180 W
Protección contra tensión inversa Sí
Rizado residual, picos de tensión de desconexión < 50 mVss @ UNenn, Full Load
Sistema de conexión Conexión brida-tornillo
Tensión de salida 24 V
Tensión de salida 22.5...29.5 V (ajustable con potenciómetro)
Tensión nominal de salida 24 V DC ± 1 %

Datos generales

Arranque ≥ -40 °C
Categoría de sobretensión III
Corriente de descarga a tierra, máx. 3,5 mA
Deriva térmica > 60°C / 75% @ 70°C
Factor de potencia (aprox.) > 0,95 @ 230 V AC
Grado de eficiencia 91.5%
Indicador de servicio LED rojo/verde y relé (≥21,6 V DC LED verde, relé on / ≤20,6 LED rojo, relé off)
Limitación de intensidad > 120 % IN
MTBF >500.000h (25°C, IEC 61709 (SN29500))
Posición de montaje, instrucciones de montaje Horizontal en un carril TS35. 50 mm de espacio en parte superior e inferior para circ. de aire. Se pueden montar en línea sin espacio intermedio.
Potencia de conmutación serie Sí
Protección contra cortocircuito Sí
Protección contra tensión inversa de la carga 30…35 V DC
Pérdida de potencia, carga nominal 16,7 W
Pérdida de potencia, sin carga 1,8 W
Temperatura de servicio -25 °C...70 °C
Tiempo de puenteado de fallo de CA @ Inominal mín. 20 ms
Tipo de protección IP20
Versión especial de la capota Metal, resistente a la corrosión
