1581320000 Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 2, CAJA, SL 5.00/2/180

Referencia SL 5.00/2/180

Contenido: 100 pzas

Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	SL 5.00/02/180 3.2SN OR BX
Código	1581320000
Versión	Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	SL 5.00/02/180 3.2SN OR BX
Código	1581320000
Versión	Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

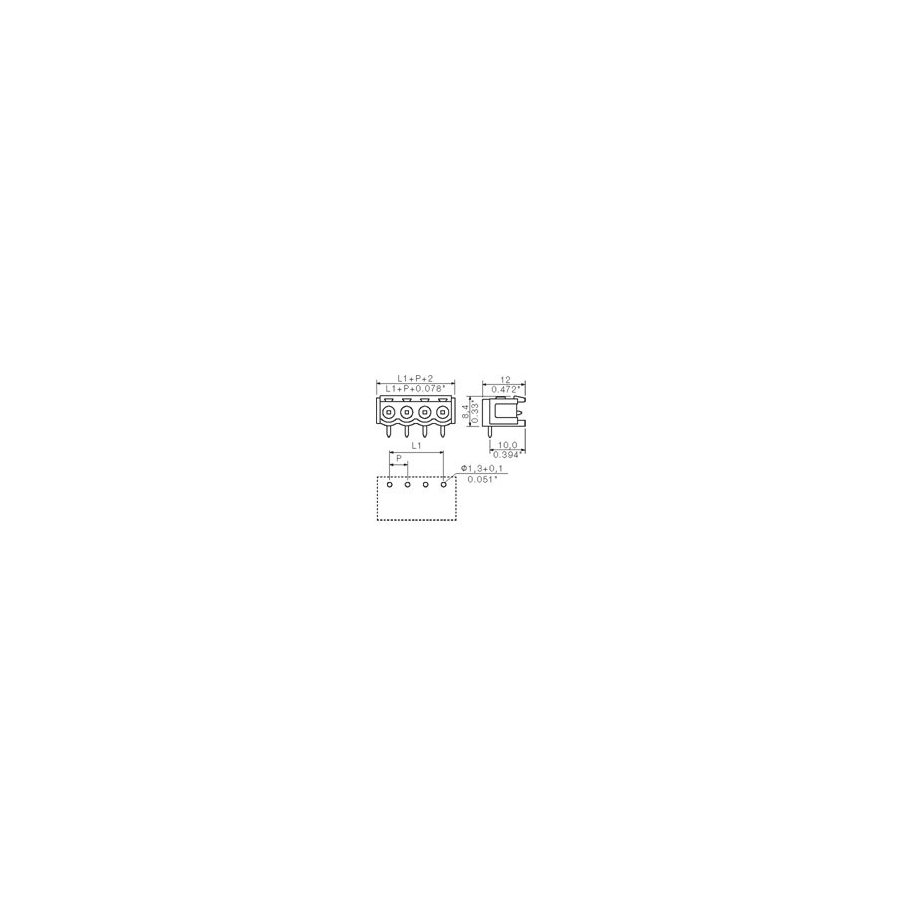

Dimensiones y pesos

Anchura	10
Anchura (pulgadas)	0,394 inch
Altura	15,2 mm
Altura (pulgadas)	0,598 inch
Altura construcción baja	12 mm
Profundidad	8,4 mm
Profundidad (pulgadas)	0,331 inch
Peso neto	0,61 g

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie BL/SL 5.00
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	5 mm
Paso en pulgadas (P)	0,197 inch
Angulo de salida	180°
Número de polos	2
Número de terminales de soldadura por polo	1
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,2 mm
Tolerancia de posición del terminal de soldadura	± 0,1 mm
Dimensiones del pin de soldadura	d = 1,2 mm, octogonal
Dimensiones del pin de soldadura = d tolerancia	0 / -0,03 mm
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	5 mm
L1 en pulgadas	0,197 inch
Número de series	1
Número de filas de polos	1
Protección contra contacto según DIN VDE 57106	insertado con protección para dedos
Protección contra contacto según DIN VDE 0470	IP 20 insertado
Resistencia de paso	≤ 5mΩ
Codificable	Sí
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	10 N
Fuerza de extracción/polo, máx.	8 N

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984

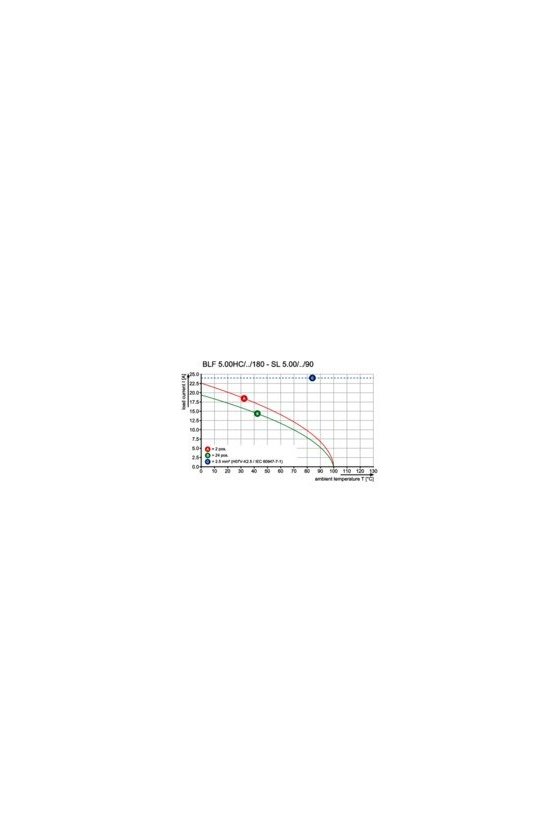

Corriente nominal, número de polos mín. (Tu=20 °C)	18 A
Corriente nominal, número de polos máx. (Tu=20 °C)	14,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)	15 A
Corriente nominal, número de polos máx. (Tu=40 °C)	12 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A
