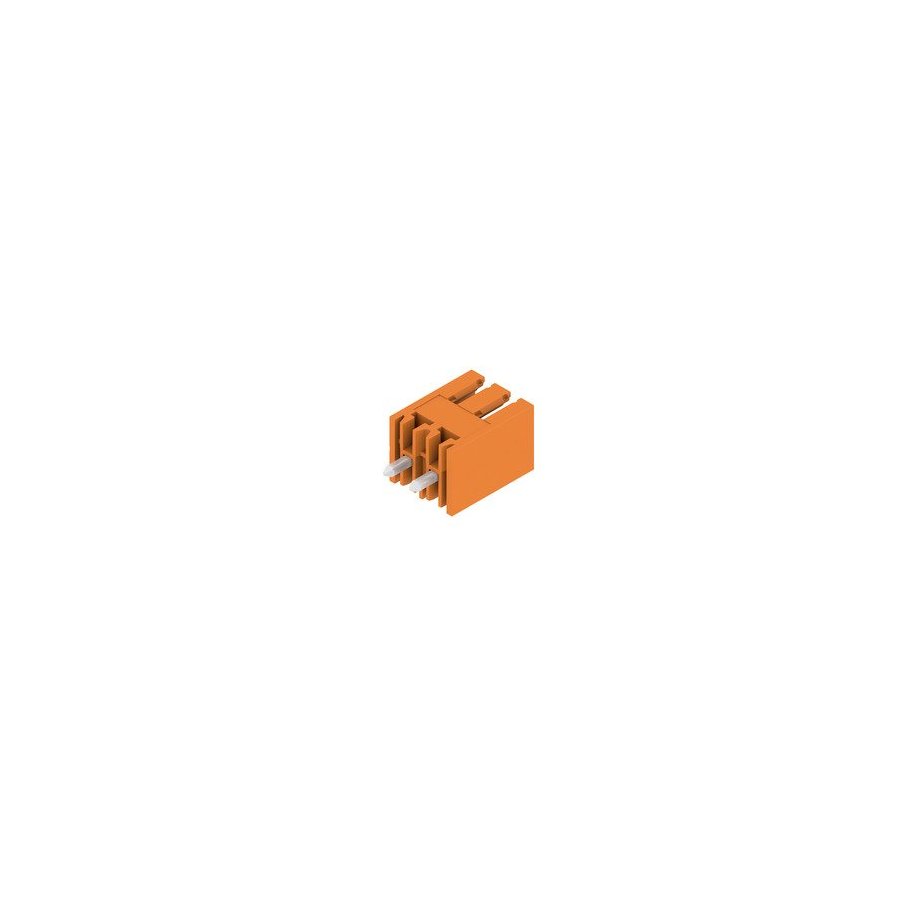

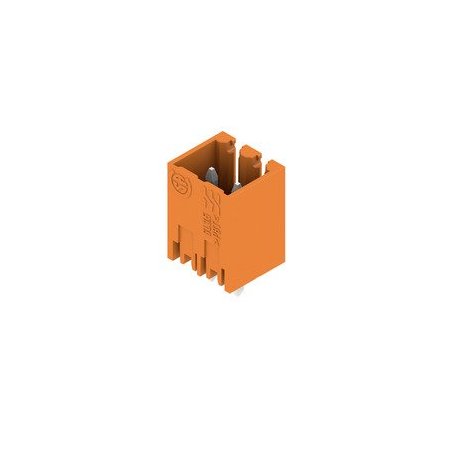

1604470000 Conector macho, Conexión por soldadura THT, 3.50 mm, Número de polos: 2, 180°, SL 3.50/02/180G 3.2SN OR BX

Referencia SL 3.50/02/180G 3.2SN OR BX

Contenido: 100 pzas

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	SL 3.50/02/180G 3.2SN OR BX
Código	1604470000
Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	SL 3.50/02/180G 3.2SN OR BX
Código	1604470000
Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190137526

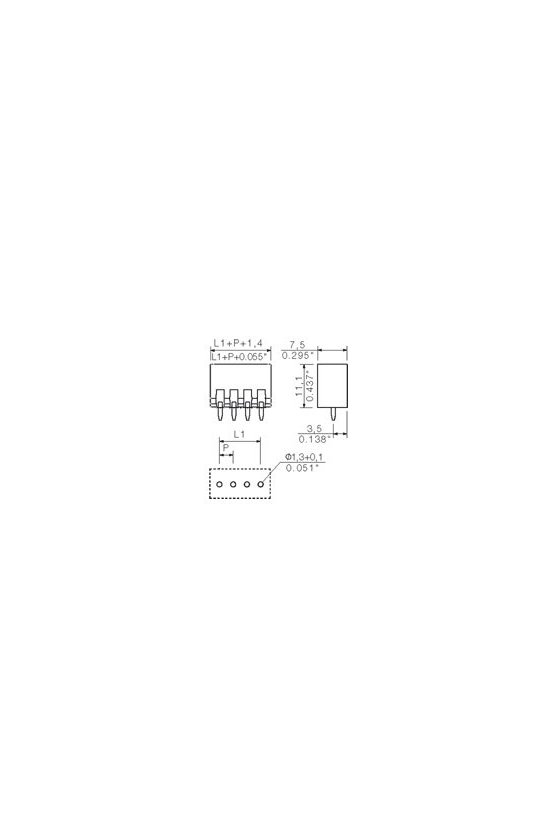

Dimensiones y pesos

Anchura	8,4
Anchura (pulgadas)	0,331 inch
Altura	14,3 mm
Altura (pulgadas)	0,563 inch
Altura construcción baja	11,1 mm
Profundidad	7,5 mm
Profundidad (pulgadas)	0,295 inch
Peso neto	0,58 g

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie BL/SL 3.50
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	3,5 mm
Paso en pulgadas (P)	0,138 inch
Angulo de salida	180°
Número de polos	2
Número de terminales de soldadura por polo	1
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,3 mm
Tolerancia de posición del terminal de soldadura	± 0,1 mm
Dimensiones del pin de soldadura	d = 1,2 mm, octogonal
Dimensiones del pin de soldadura = d tolerancia	0 / -0,03 mm
Diámetro de la perforación (D)	1,4 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	3,5 mm
L1 en pulgadas	0,138 inch
Número de series	1
Número de filas de polos	1
Protección contra contacto según DIN VDE 57106	Protección frente a contactos con el dorso de la mano
Protección contra contacto según DIN VDE 0470	IP 10
Resistencia de paso	≤ 5mΩ
Codificable	Sí
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	10 N
Fuerza de extracción/polo, máx.	10 N

FICHA TÉCNICA

Descargar (1.23MB)
