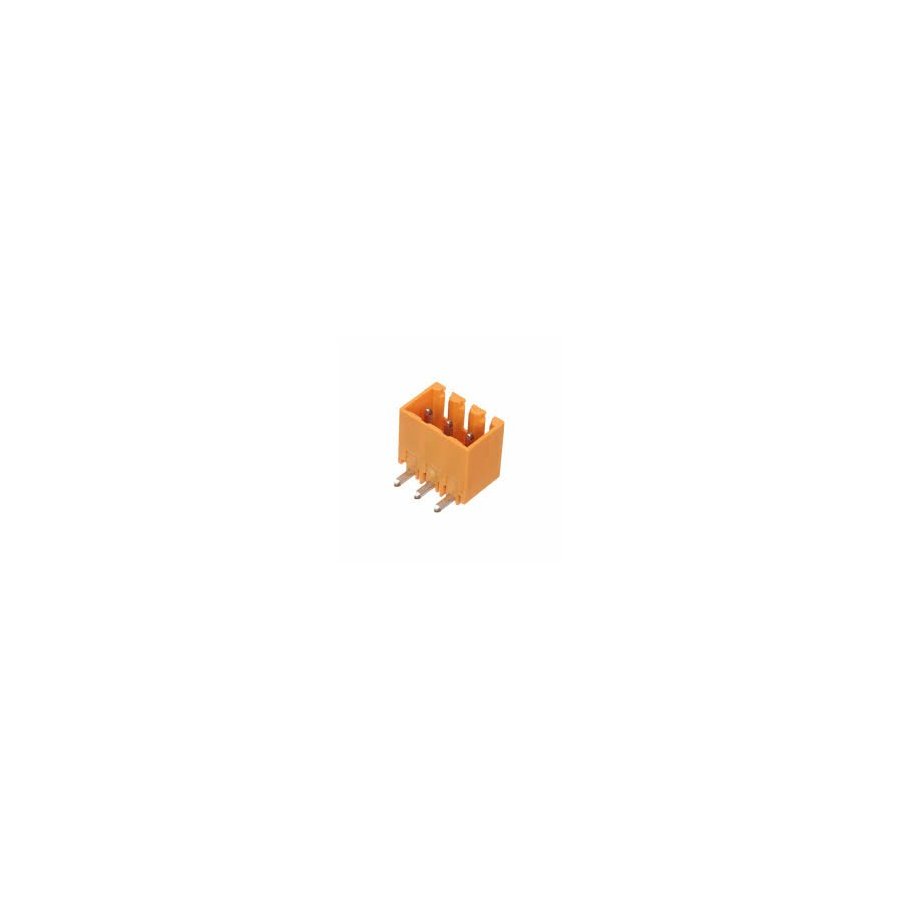

1605080000 Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, polos: 3, SL3.5/3/90G3.2SN

Referencia SL3.5/3/90G3.2SN

Contenido: 100 pzas

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	SL 3.50/03/90G 3.2SN OR BX
Código	1605080000
Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190088538

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	SL 3.50/03/90G 3.2SN OR BX
Código	1605080000
Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190088538

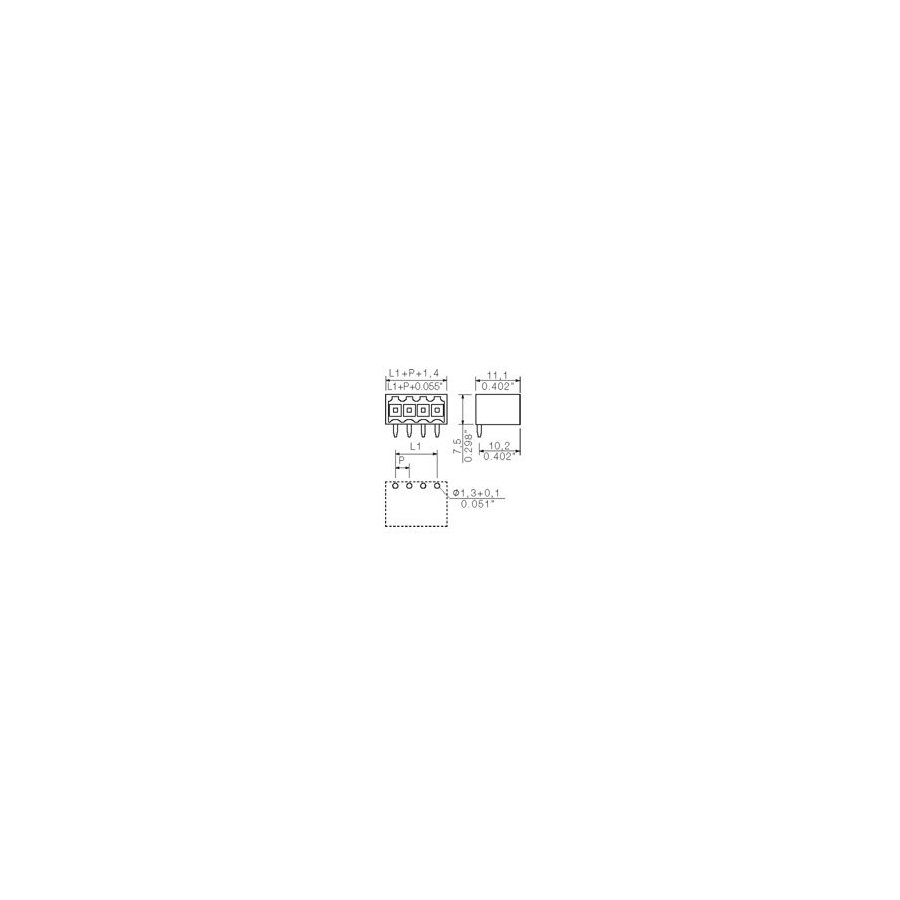

Dimensiones y pesos

Anchura	11,9
Anchura (pulgadas)	0,469 inch
Altura	10,7 mm
Altura (pulgadas)	0,421 inch
Altura construcción baja	7,5 mm
Profundidad	11,1 mm
Profundidad (pulgadas)	0,437 inch
Peso neto	0,877 g

Datos del material

Materiales aislantes	PBT
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Resistencia de aislamiento	≥ 10⁸ Ω
Grado inflamabilidad según UL 94	V-0
GWFI	960 °C
Material de contacto	CuSn
Superficie de contacto	estañado
Estructura de capas de la conexión por soldadura	5...7 µm Sn brillante
Estructura de capas del contacto del conector	5...7 undefined Sn brillante
Temperatura de almacenamiento, min.	-25 °C
Temperatura de almacenamiento, max.	50 °C
humedad relativa máx. de almacenamiento	70 %
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	100 °C
Gama de temperatura, montaje, min.	-30 °C
Gama de temperatura, montaje, max.	100 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	17 A
Corriente nominal, número de polos máx. (Tu=20 °C)	12 A
Corriente nominal, número de polos mín. (Tu=40 °C)	14,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	10 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	2,5 kV
Resistencia a corrientes de corta duración	3 x 1s mit 100 A

FICHA TÉCNICA

Descargar (1.13MB)
