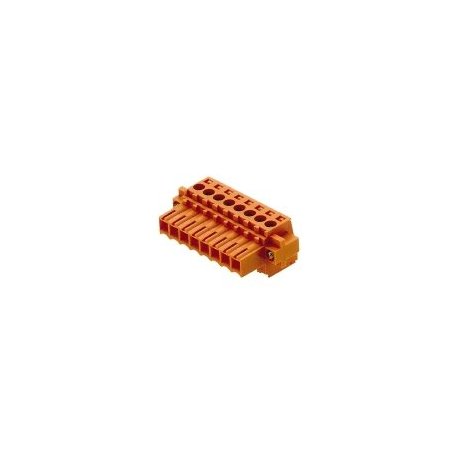

IMAGEN DE REFERENCIA

1615880000 Conector para placa c.i., enchufe hembra, 3.50 mm, polos: 12, 180°, BL 3.50/12/180F SN BK BX

BL 3.50/12/180F SN BK BX
Contenido: 36 pzas

Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 12, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja

Tipo BL 3.50/12/180F SN BK BX
Código 1615880000
Versión Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 12, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja
GTIN (EAN) 4008190063924
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Datos generales para pedido

Tipo BL 3.50/12/180F SN BK BX
Código 1615880000
Versión Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 12, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja
GTIN (EAN) 4008190063924

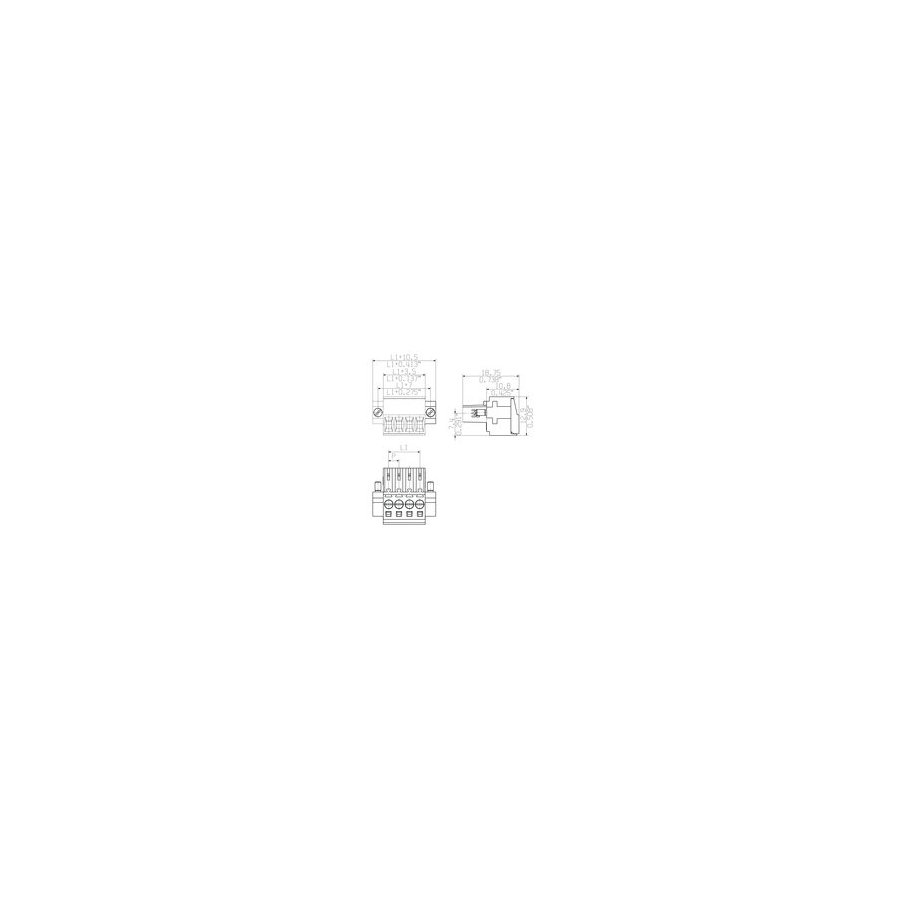

Dimensiones y pesos

Anchura 49
Anchura (pulgadas) 1,929 inch
Altura 13 mm
Altura (pulgadas) 0,512 inch
Profundidad 18,5 mm
Profundidad (pulgadas) 0,728 inch
Peso neto 11,8 g

Parámetros del sistema

Familia del producto OMNIMATE Signal - Serie BL/SL 3.50
Tipo de conexión Conexión de campo
Técnica de conexión de conductores Conexión brida-tornillo
Paso en mm (P) 3,5 mm
Paso en pulgadas (P) 0,138 inch
Dirección de salida de conductor 180°
Número de polos 12
L1 en mm 38,5 mm
L1 en pulgadas 1,516 inch
Número de series 1
Número de filas de polos
Sección nominal 1,5 mm²
Protección contra contacto según DIN VDE 57106 protección de dedos
Protección contra contacto según DIN VDE 0470 IP 20
Resistencia de paso ≤ 5mΩ
Codificable
Longitud de desaislado 6 mm
Par de apriete para sujeción por tornillo, mín. 0,15 Nm
Par de apriete para sujeción por tornillo, máx. 0,2 Nm
Par de apriete, min. 0,2 Nm
Par de apriete, max. 0,25 Nm
Tornillo de apriete M 2
Punta de destornillador 0,4 x 2,5
Punta de destornillador normativa DIN 5264
Ciclos de enchufado 25
Fuerza de inserción/polo, máx. 7 N
Fuerza de extracción/polo, máx. 5 N

Datos del material

Materiales aislantes PBT
Color negro
Carta de colores (similar) RAL 9011
Grupo de materiales aislantes IIIa
Índice de resistencia al encaminamiento eléctrico (CTI) ≥ 200
Resistencia de aislamiento ≥ 108 Ω
Grado inflamabilidad según UL 94 V-0
GWFI 960 °C
Material de contacto Aleación de cobre
Superficie de contacto estañado
Estructura de capas del contacto del conector 4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min. -25 °C
Temperatura de almacenamiento, max. 50 °C
humedad relativa máx. de almacenamiento 70 %
Temperatura de servicio, min. -50 °C
Temperatura de servicio, max. 100 °C
Gama de temperatura, montaje, min. -30 °C
Gama de temperatura, montaje, max. 100 °C
